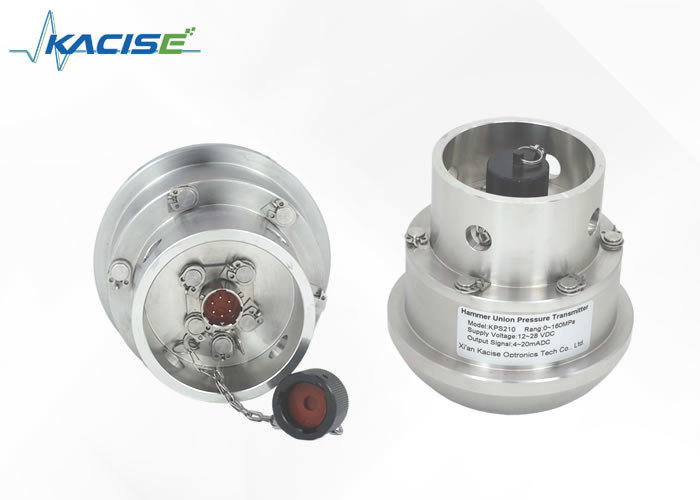

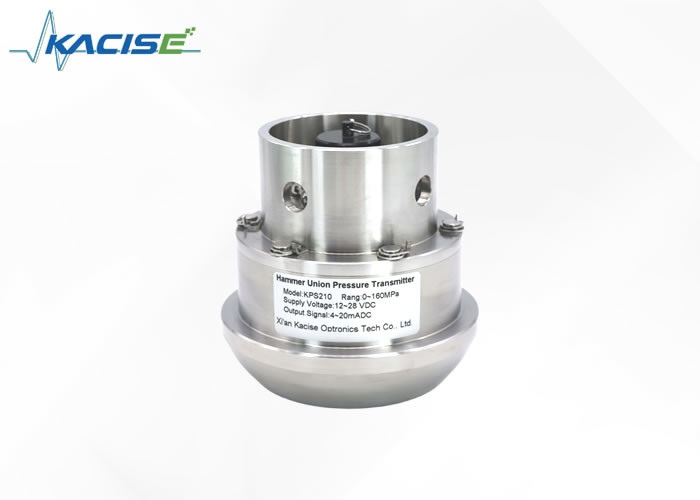

Ошибка полного диапазона ± 1% FS KPS210 Стабильность крыльев Союзный передатчик давления 4-20mA Выход

KPS210 Датчики давления Hammer Union

1.Введение

Передатчик высокого давления KPS210 - это новый продукт, который объединяет зарубежные передовые технологии и отечественную технологию производства датчиков.Это еще одна кристаллизация внедрения нашей компании и усвоения технологии иностранных продуктовДатчик использует импортный высокоточный, большой резистентный стенометр и отечественную уникальную технологию диафрагмы.и он имеет характеристики высокой реакции, высокая точность, прочная структура, коррозионная стойкость, вибрационная стойкость, высокая производительность и высокая стоимость.

Продукт широко используется в буровом оборудовании в нефтяной промышленности, особенно для измерения высокого давления в импортируемых машинах для разрыва и цементирования.Это предпочтительный передатчик для замены импортных продуктов.

Этот взрывостойкий тип соответствует требованиям стандартов GB3836.1-2010 и GB3836.4-2010 и получил сертификат взрывостойкости.

Взрывобезопасный продукт подходит для случаев, когда могут появиться взрывоопасные газы. Соответствующие взрывобезопасные зоны - зона 1 и зона 2, а его типичным представительным газом является пропан.

2Размер

3Технические параметры

4Транспорт, упаковка и хранение

4.1 Транспорт

Проверьте, не поврежден ли прибор во время транспортировки.

4.2 Упаковка и хранение

Не снимайте упаковку перед установкой.

4.3 Допустимые условия хранения:

Температура хранения: -40 ~ + 70 °C

Влажность хранилища: 45% ~ 75% относительная влажность (без конденсации)

5Установка

Элемент, чувствительный к давлению, используемый в этом продукте, передает давление через чувствительную к давлению диафрагму.

▶ Ни в коем случае не прикасайтесь к внутренней части интерфейса давления.

5.1 Подготовка к установке

Проверить, что изображение передатчика хорошее;

Площадь уплотнения интерфейса давления передатчика чистая и не повреждена;

Рассмотреть применимость измеряемой среды;

Температура окружающей среды и средняя температура должны соответствовать техническим спецификациям продукта;

Здесь достаточно места для безопасной электроустановки.

5.2 Метод установки и уплотнения передатчика: Союз 2 ′′# 1502

5.3 Электрическая система передатчика

Чтобы обеспечить уровень защиты продукта, не забудьте заблокировать разъем во время подключения электроэнергии.

Источник питания: подробности см. на этикетке продукта (источник питания должен соответствовать требованиям соответствующих стандартов, а система питания должна быть надежной.) Внутренне безопасный взрывозащищенный передатчик питается от защитного барьера.

Требования к электрическому соединению: выберите кабель диаметром, соответствующим железе кабеля, и железа кабеля и розетка должны быть нетронуты.

Требования к электрическому соединению: см. на этикетке продукта определение проводки

Определение фиксатора продукта:

A (красный): питание V+

B (черный): выходный сигнал OUT (двухпроводная система)

С: пустой

D: пустой

E (желтый): перезагрузка + (калибровка)

F (белый): перезагрузка - (калибровка)

5.4 Предупреждения по использованию передатчика внутренней безопасности в условиях взрывоопасных газов

При использовании по своей сути безопасных взрывозащитных передатчиков для электрического соединения в среде с взрывоопасными газами,Они должны быть объединены с защитными барьерами, чтобы сформировать безопасную взрывозащитную систему. Безопасный барьер и источник питания помещены в безопасную зону, а внутренне безопасный передатчик помещен в опасную зону.

5.5 Предупреждения по использованию передатчика внутренней безопасности в условиях взрывоопасных газов

При использовании по своей сути безопасных взрывозащитных передатчиков для электрического соединения в среде с взрывоопасными газами,Они должны быть объединены с защитными барьерами, чтобы сформировать безопасную взрывозащитную системуБезопасные барьеры и источники питания должны быть размещены в безопасной зоне, а безопасные передатчики должны быть размещены в опасной зоне.

Система с двумя проводами 4~20mADC с внутренней безопасностью выхода показана следующим образом:

Максимально допустимая распределенная емкость Cc=Co-Ci, максимально допустимая распределенная индуктивность Lc=Lo-Li кабеля подключения системы между передатчиком и преградой безопасности.

Максимально допустимая распределенная емкость Cc=Co-Ci,

Максимально допустимая распределенная индуктивность Lc=Lo-Li.

Co≥Ci+Cc Lo≥Li+Lc

Уо≤и Ио≤и По≤и

Безопасный барьер может быть свободно выбран пользователем при условии, что параметры соответствуют вышеуказанным требованиям и имеют сертификат взрывостойкости.Установка и использование защитного барьера должны осуществляться в соответствии с руководством по эксплуатации защитного барьера..

6Поддержка и услуги:

Наш продукт с высокоточным датчиком давления поставляется с всеобъемлющей технической поддержкой и услугами, чтобы гарантировать, что у вас будет лучший опыт работы с нашим продуктом.Наши услуги поддержки включают руководство по установкеНаша цель заключается в том, чтобы гарантировать, что вы получите максимальную отдачу от нашего продукта датчиков давления и достигнете желаемых результатов.

7.Опаковка и перевозка:

Упаковка продукта:

• 1 Точный датчик давления
• Руководство пользователя
• Защитная пенопокрышка

Перевозка:

• Перевозка обычной сухопутной перевозкой
• Ожидаемое время доставки: 5-7 рабочих дней
• Отслеживание будет предоставлено по электронной почте
