| Модель |

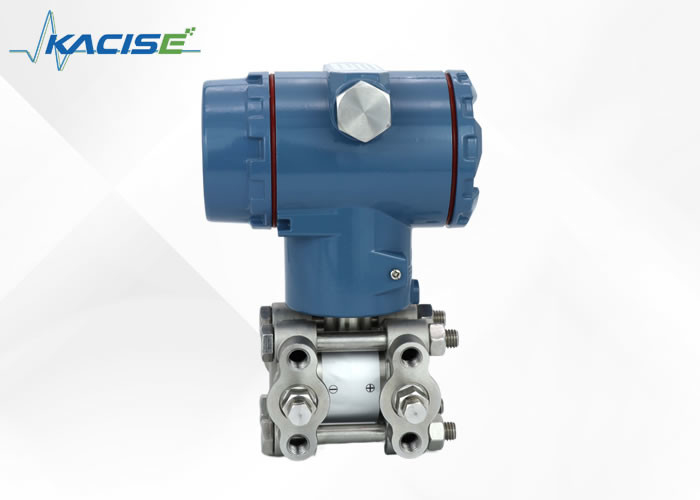

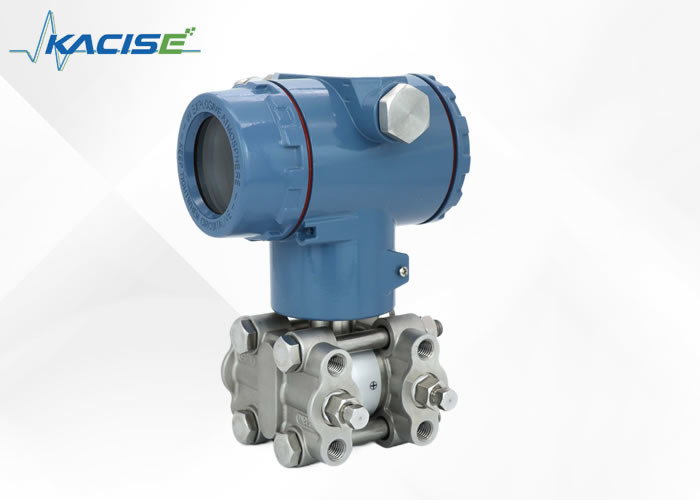

Высокоточный дифференциальный передатчик давления KPT1000-DP |
| Средство измерения |
Измеряет давление жидкости, газа или пара |
| Тип измерения |
Измерение дифференциального давления, измерение абсолютного давления |
| Выходной сигнал |
Цифровой сигнал протокола 4~20mA+HART
Сигнал серийного порта RS485
|
| Диапазон измерений |
Код диапазона |
0B |
0C |
0E |
0F |
0G |
| Диапазон |
(0 ~ 0,6) КПа ~ 6 КПа |
(0~2) КПа~40 КПа |
(0 ~ 2,5) КПа ~ 250 КПа |
(0~10) KPa~1MPa |
(0 ~ 30) КПа ~ 3 МПа |
| Рекомендуемое соотношение сжатия |
10:1 |
20:1 |
100:1 |
100:1 |
100:1 |
| Точность отсчета |
± 0,05% |
Если TD>10 (TD=максимальный диапазон/диапазон регулировки), то: |
± 0,005*TD) % |
Если диапазон равен произведению 0B, TD> 6, то: |
/ |
| ± 0,075% |
± 0,0075*TD) % |
± 0,125*TD) % |
| ± 0,1% |
± 0,01*TD) % |
± 0,166*TD) % |
| Влияние температуры окружающей среды |
Общее воздействие при (-25 ~ + 65) °C:
±(0,15*TD+0,05) %*Продолжительность
Общее воздействие при (-40~-25) °C и (+65~+85) °C:
±(0,2*TD+0,05) %*Продолжительность
|
| Эффект перенапряжения |
± 0,1%*Протяженность |
| Эффект статического давления |
± ((0,05%URL+0,075%Span)/10MPa |
| Долгосрочная стабильность |
±0,15%URL/10 лет |
| Эффект питания |
± 0,001%/10V ((12~36) ВДС, незначительное |
| Ограничение дальности |
Для оптимизации характеристик производительности рекомендуется выбрать код диапазона с наименьшим возможным соотношением диапазона. |
| Настройка нуля |
Диапазон калибровки ≥ Минимальный диапазон |
| Эффект положения установки |
Изменение положения установки параллельно поверхности диафрагмы не будет вызывать влияния нулевой точки.может быть устранено путем калибровкиНе влияет на диапазон |
| Текущий сигнал тревоги |
Вне сети |
30,6 мА |
| Онлайн |
21 мА |
| Сопротивление изоляции |
100MΩ или более к земле (DC 500V) |
| Прочность изоляции |
К заземлению AC 500V 50/60Hz, 1 минута |
| Время ответа |
Постоянная амортизации компонента усилителя составляет 0,1 С, а постоянная времени датчика составляет: (0,1 ~ 1,6) С, в зависимости от диапазона и соотношения диапазона. Дополнительная регулируемая постоянная времени составляет: (0,1 ~ 60 С).Влияние на нелинейный выход (например, функция квадратного корня) зависит от этой функции и может быть рассчитано соответственно. |
| Температура окружающей среды |
-40~+85°C С дисплеем: -20~+65°C |
| Температура хранения |
-40 ~ +125°C |
| температура хранения |
-40~+85°C С дисплеем: -20~+65°C |
| Рабочее давление (силиконовое масло) |
16MPa 25MPa 42MPa три уровня |
| Предел статического давления |
От абсолютного давления 3,5 КПа до номинального давления, защитное давление может быть больше чем в 1,5 раза от номинального давления и применяется на обе стороны передатчика одновременно |
| Изоляционная диафрагма |
Нержавеющая сталь 316L,Хэстеллой С-276,тантал,золоченный |
| Материал соединения процесса |
Нержавеющая сталь 304, 316 необязательно |
| Орехи и болты |
Нержавеющая сталь (A2-70), оцинкованная углеродистая сталь (12.8) |
| корпус передатчика |
Алюминиевый сплав + эпоксидная смола (поверхностное распыление)
Нержавеющая сталь
|
| Печатный кольцо |
Нитрил-бутадиеновая резина ((NBR),фторированная резина ((FKM),политетрафторэтилен (PTFE) |
| Наполнение |
Силиконовое масло, пищевое масло, FL масло |
| Соединение процесса |
Оба конца фланца процесса соединения имеют внутренние нитки NPT1/4 и UNF7/16 |
| Уровень защиты |
IP65, IP67 (взрывостойкость) |
| Вес |
2.6кг (без крепления, аксессуаров для подключения процесса) |
