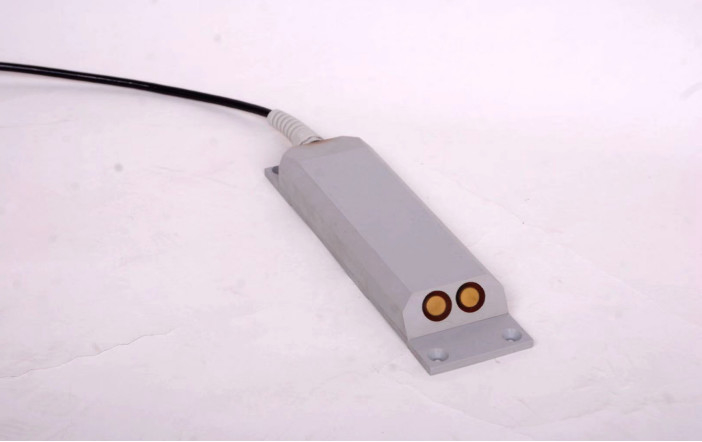

KDF1200 портативный допплеровский потокомер 1 мм/с Разрешение 7.2В15В Диапазон потока 0.02м/с5.00м/с

1.Введение

Принцип доплеровского потокомера: когда ультразвуковой источник звука и наблюдатель движутся относительно друг друга,частота, получаемая наблюдателем, будет отличаться от частоты ультразвукового источника звука.Поэтому небольшие частицы и мелкие пузыри, движущиеся с водой относительно ультразвукового преобразователя, также изменят частоту приема преобразователя,и увеличивается с увеличением скорости движения в водеТаким образом измеряется доплеровское смещение частоты, а также измеряется скорость потока воды в точке, где расположен доплеровский токомер.Умножьте его на площадь поперечного сечения канала, чтобы получить информацию о потоке.

В основном используется для орошения открытых каналов, муниципальных канализационных труб, гидрологических бассейнов и других случаев.Он особенно подходит для случаев низкого уровня воды и может работать при уровне воды более 15 смВ обычных трубах и каналах глубина воды измеряется датчиком давления на потокометре, а скорость потока измеряется ультразвуковым датчиком для расчета скорости потока.

Поскольку измерение скорости потока Допплера требует скорости распространения звука в воде, а скорость распространения звука в воде тесно связана с температурой воды,встроен датчик температуры для измерения температуры, и затем скорость звука корректируется.

Измерение глубины уровня жидкости использует датчик давления для измерения расстояния от датчика потока до поверхности жидкости.

В портативном устройстве хранятся трапециальные, прямоугольные, круговые и другие модели профилей каналов, которые могут легко рассчитывать скорость потока общих каналов.

2.Особенность

• Принят протокол связи Modbus, и для связи с портативным устройством используется шина RS485.
• Подводное сенсорное оборудование легко устанавливается.
• Оборудование полностью разработано в электронном виде, с широким напряжением питания, низким энергопотреблением и отсутствием механических частей.высокая надежность, и сильное анти-помешательство.
• Широкий спектр применений. Он может использоваться в различных водных средах от водопроводной воды до воды Желтой реки.
• Оболочка изготовлена из ПВХ пластика, который может эффективно водонепроницаемость и уплотнение
• Внутреннее питание от перезаряжаемой батареи 12 В

3.Технические спецификации

4.Введение в функции прибора и кнопки

4.1 Местонахождение и введение функций разъема хост-коры

Ручное устройство имеет два розетки, один из которых имеет три ядра для питания внутренней аккумуляторной батареи.

Разъем RS232: стандартный разъем серийного порта DB9 в нижней части порта используется для связи с компьютером.

Дисплей хоста: прямоугольная коробка в верхней половине портативного устройства является дисплеем, на котором отображаются данные и интерфейсы работы.

Панель управления хостом: Нижняя половина хоста является панелью управления для пользователей для управления и управления прибором.

4.2 Ключевое введение

Этот инструмент имеет в общей сложности шесть типов функциональных клавиш, как показано ниже:

1. Ключ включения/выключения I/O: когда включен ключ включения/выключения, нажмите и удерживайте в течение 3 секунд, отпустите, и он включится.

При выключении вы должны вернуться к исходному главному интерфейсу, нажать и удержать в течение 3 секунд, отпустить, ЖК-экран выключается и подтвердить выключение.

2.▲ и ▼: могут использоваться для рабочего времени отбора проб, рабочего интервала времени, ввода параметров, движения вверх и вниз и т.д.;

3Ключ возвращения ESC: может вернуться к предыдущему интерфейсу системы.

4. Ключ подтверждения ENTER: подтвердить или сохранить вводные параметры.

5. Числовые клавиши: существует десять номерных входных клавиш 0, 1, 2, 4, 5, 6, 7, 8, 9, которые используются для различных цифровых настроек.

6. Удалить ключ DEL ключ: удалить определенные данные.

5Подключение прибора

1. Использование переменного тока (первое использование): пожалуйста, выведите дополнительное зарядное устройство для батарей

Вставьте прямую розетку в разъем для зарядки (трехконечный разъем) на портативном устройстве, а разъем для переменного тока на другом конце в разъем для переменного тока 220 В. Во время процесса зарядкирекомендуется выключить ручное устройство.. Посмотрите на светодиодный индикатор на зарядке, чтобы убедиться, что он полностью заряжен.

Примечание: рекомендуется использовать его после первого полного заряда.

2. Перед использованием прибора датчик потока должен быть подключен к ручной воде, чтобы сформировать полную систему.Пятиядерная розетка на одном конце кабеля вставляется в пятиядерную розетку ручного устройстваИнструмент может работать только после того, как он вставлен и затянут.

6.Инструкции по эксплуатации

6.1 Включение и выключение

При включенном питании клавиша ввода/вывода является клавишей включения/выключения питания. Нажмите и удерживайте клавишу ввода/вывода в течение 5 секунд и отпустите ее для включения.Вы должны вернуться к первоначальному главному интерфейсу, нажмите и удерживайте клавишу I/O в течение 5 секунд, отпустите ее, ЖК-экран выключается, и отключение подтверждается.

После включения отображается логотип компании и модель продукта.

В главном меню интерфейса, разделенном на три типа функций: настройка, сбор, запрос.

6.2 Операция настройки параметров

В главном меню выберите 1 для ввода параметров настройки для ввода параметров настройки интерфейса.

1. Настройка времени

Вы можете установить время, вводя год, месяц, день, час, минуту и секунду. Устройство поставляется с специальной батареей кнопки для часов в реальном времени.месяц, день, час, минута и секунда продолжают работать.

2Назначьте нулевую точку.

Заказчик может установить исходную точку нулевой скорости потока, например, фактические измеренные данные измерительного прибора составляют 0,02 см/с. Если пользователь хочет использовать эту скорость потока как нулевую скорость потока,Он может войти в 0В этом интерфейсе скорость потока может рассчитываться от 0,02 см/с. Как правило, она может быть установлена на 0.

3Компенсация уровня жидкости

В фактическом использовании установка допплеровского потокомера не обязательно находится на дне канала, но в положении, которое может представлять собой общую скорость потока канала.если он установлен в 30 см от дна канала, глубина воды, измеряемая на доплеровском потокометре, на самом деле является расстоянием от поверхности воды до места установки.необходимо ввести значение компенсации на уровне жидкостиЕсли точка установки находится на расстоянии 30 см от дна канала, то при компенсации уровня жидкости необходимо ввести 0,3 метра.он добавляет значение глубины воды, измеренное доплеровским потокометром, к значению компенсации уровня жидкости, чтобы получить истинную глубину канала.

4.Выбор канала

Вы можете ввести соответствующий интерфейс, чтобы установить соответствующие параметры.

5. Настройка адреса

При измерении скорости потока в разных местах пользователи могут устанавливать соответствующие номера для разных мест.номера хранятся вместе с данными для последующей идентификации и наблюдения;.

6. Интервал отбора проб

Рабочий интервал между каждыми двумя измерениями потокомера может быть установлен (эта настройка предназначена для снижения потребления энергии устройства)

6.3 Операция измерения и отображения данных

В главном меню выберите 3 для входа в интерфейс настройки параметров.

Для хранения, нажмите клавишу Enter для хранения текущего времени, станции, скорости потока, уровня жидкости, мгновенного потока,и накопительный поток в памяти.

6.4 Запись операции запроса

В главном меню выберите 3 для входа в интерфейс настройки параметров.

1. Выберите 1 интерфейс запроса, введите данные запроса, вы можете просмотреть исторические сохраненные данные, включая номер сайта, время хранения, скорость потока, уровень жидкости, второй поток, совокупный поток,Нажмите ESC для выхода..

2. Выберите 2 запрос интерфейс данных чистых для входа в интерфейс чистых данных, нажмите Enter для удаления всех исторических данных и не может быть восстановлена, нажмите ESC, чтобы выйти.

При удалении данных, из-за большого количества 32M байтов данных, это занимает несколько минут. Не отключайте в это время. Интерфейс будет просить следующее:

При удалении данных интерфейс удаляется

3. Введите ПК передачи данных. Когда портативное устройство подключено к компьютеру через серийный порт DB9 (бауд-скорость 115200, бит данных 8, остановка равна 1),все исторические данные могут быть отправлены на помощника серийного порта для просмотра пользователем.

6.5 Пример операции

Предположение: если профиль канала трапециевидный, то доплеровский токомер размещается на расстоянии 0,15 метра от русла реки.

1. При работе в первый раз, сначала введите интерфейс настройки параметров.

Вы можете установить текущее время.

Настройка параметра нулевой точки по умолчанию равна 0, если нет особых требований, изменения не требуется. Компенсация уровня жидкости устанавливается на 0,15 метра.

Затем введите выбор канала, выберите трапециальный, и нажмите клавишу Enter, чтобы войти в интерфейс параметров настройки, установить соответствующую длину дна и угол,и нажмите ESC, чтобы выйти после завершения настройки.

Введите интерфейс настройки адреса, установите номер адреса на 01, и нажмите клавишу ESC, чтобы выйти после завершения настройки.Введите интерфейс интервала отбора проб и установите интервал отбора проб на 15SПосле завершения настройки нажмите клавишу ESC для выхода.

После завершения настройки параметров, нажмите ESC, чтобы вернуться к основному интерфейсу, введите интерфейс сбора данных, чтобы просмотреть скорость потока в реальном времени, уровень жидкости,вторая частота потока и совокупная частота потока.

В этом интерфейсе, если вам нужно сохранить текущие данные, пожалуйста, нажмите клавишу Enter вручную, и сохранить его один раз каждый раз, когда вы нажимаете на него.Нажмите клавишу DEL, чтобы очистить текущие параметры интерфейса и перезапустить измерение.

7Требования к установке

1Газовый кабель содержит газовую трубу, поэтому его нельзя слишком сильно согнуть, чтобы предотвратить его разрыв; не используйте газовый кабель в качестве веревки для потокомера,и использовать газовый кабель, чтобы перетащить допплеровский приток;

2. Круговой ультразвуковой преобразователь перед зондом не может быть поражен или царапаны;

3. Приборочный зонд не должен подвергаться длительному воздействию солнца, чтобы предотвратить слишком высокую температуру и вызвать сбои в работе;

4При использовании акустического доплеровского потокомера в местах с высокой концентрацией осадковГрязь на ультразвуковом преобразователе и датчике давления должна регулярно очищаться, чтобы предотвратить засорение датчика давления..

8Ежедневное обслуживание и ремонт прибора

1После каждого использования подводный датчик следует немедленно очищать свежей водой и вытирать насухо тканью, класть обратно в первоначальный чемодан и все детали класть обратно на место.

2Кабель прибора должен быть защищен от царапин или пробоев острыми приборами.

3Прибор и оборудование должны быть помещены в проветриваемое и сухое место и должны храниться подальше от коррозионных веществ.

4Аккумулятор должен быть заряжен при первом использовании или при длительном отсутствии (он должен быть заряжен зарядником, поставленным с этим прибором).

5При использовании в дождливые дни обязательно избегайте непосредственного дождя.

9Список упаковки приборов

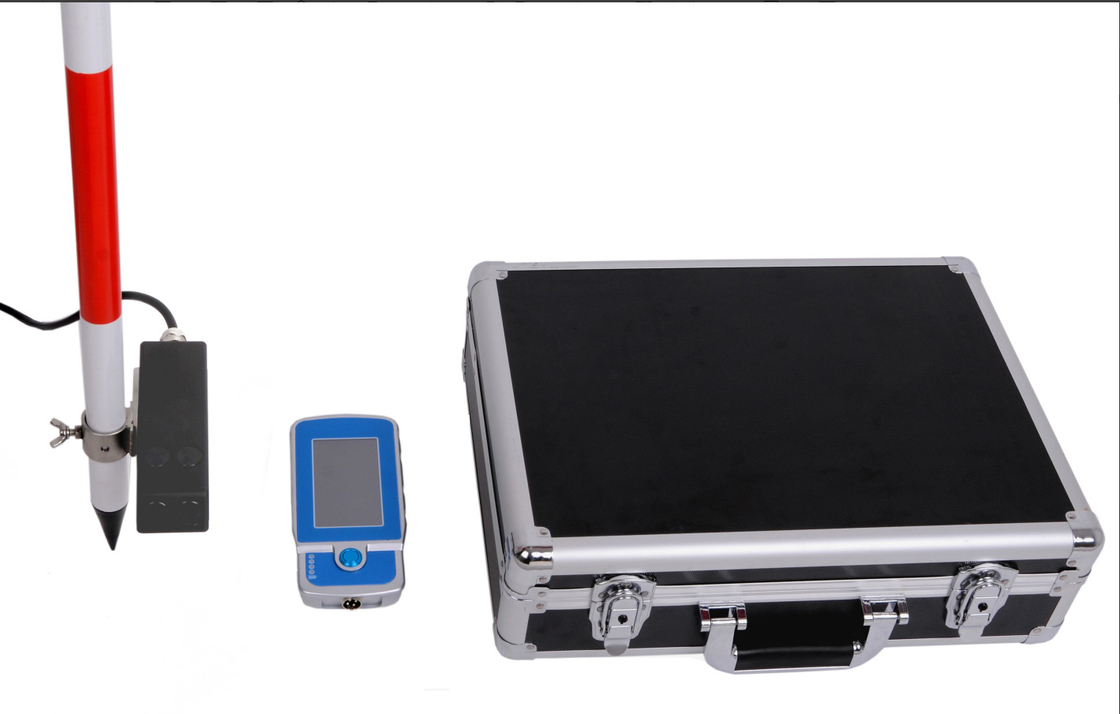

Весь набор портативных потокометров включает:

Чемодан, содержащий:

1Допплеровский потокомер 1;

2. ручное устройство 1;

3. зарядное устройство для батареи 1;

4Серийный кабель передачи данных 1;

5. Измерительная стержня 1 набор;

6. Руководство пользователя 1 экземпляр;

7Гарантийная карточка продукта 1 экземпляр
