1Введение.
1.1 Принцип измерения
Ультразвуковой Допплеровский потокомер - это хост, который собирает скорость потока, уровень воды и температуру ультразвукового Допплеровского потокомера через RS485,и вводит различные параметры канала в соответствии с фактической ситуацией на местеПлощадь потока воды S (m2) рассчитывается с использованием параметров канала и уровня воды H (m),и мгновенная скорость потока (Q=V*S) рассчитывается путем умножения площади потока воды и скорости потока V (m/s), а совокупный поток рассчитывается путем умножения поток на совокупное время.
Из этого мы можем узнать: Q=V*S
Мгновенная скорость потока * разница во времени = совокупная скорость потока
1.2 Состав
Протокомер серии KDF1000 - это продукт, который измеряет скорость и поток воды в естественных водах, каналах или трубопроводах.
Протокомер делится на две части: датчик и хост, которые соединены кабелем.
Он может измерять скорость и поток воды в каналах и реках, а уровень воды более чем на 20 см выше верхней части датчика.
Он может измерять скорость и поток воды в трубах и канализациях. уровень воды должен быть более чем на 20 см выше верхней части датчика, а внутренний диаметр трубы должен быть ≥ 500 мм.
2Технические характеристики
| Электрическое питание |
Диапазон питания: 10,8VDC ∼ 26,4VDC;
Расход энергии RS485 12В: 88mA±1mA (около 1,06 W)
Расход энергии RS485 24В: 52mA±1mA (около 1,25 W)
Расход энергии RS485+4 ¢ 20mA 12V: 110 mA±1mA (около 1,32 W)
Расход энергии RS485+4?? 20mA 24V: питание 24V без выхода mA
|
| Характеристики выпуска |
Стандартный протокол RS485/ModBus; 4 ~ 20mA (фабричный по умолчанию) |
| Производительность измерений |
Диапазон потока: 1L/s~99999.99m3/h;
Диапазон глубины воды: 0,02 ~ 3 м, 0,02 ~ 10 м (пожалуйста, подтвердите максимальную глубину воды перед заказом);
Интерфейс отображения 1: уровень воды, мгновенный поток, совокупный поток;
Дисплейный интерфейс 2: уровень воды, скорость потока, площадь поперечного сечения, температура;
Разрешение потока: 0,0001 л/с.
|
| Физические свойства |
Материал расколотой оболочки: ABS, материал датчика: POM;
Уровень защиты датчиков: IP68;
Уровень защиты передатчика: IP65;
Кабель между датчиками: 4-ядерный экранированный кабель с воздушным каналом, заводская длина по умолчанию 10 метров, диаметр провода 8 мм (другие длины провода необходимо настроить).
|
| Рабочая среда |
Рабочая температура: 0°60°C (незамерзающее состояние);
Температура хранения: -20°80°C;
|
3Размеры
3.1 Изображение продукта

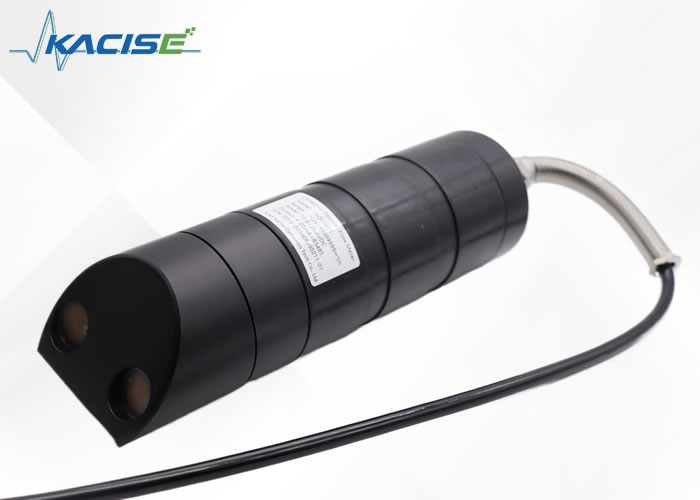

Физическое изображение датчика (включая все принадлежности)
Ультразвуковой доплеровский потокомер (хозяин) физическая картина

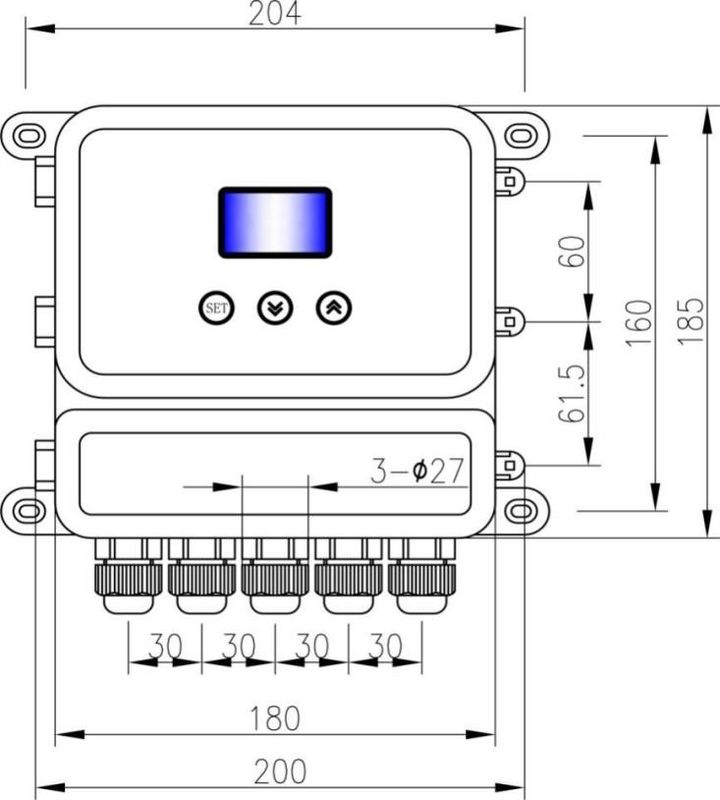

3.2 Размер конструкции
4Инструкция по установке
4.1 Схема сборки
В заводских аксессуарах есть четыре крепления. Посмотрите на рисунок. После крепления его можно установить на приборную коробку или деревянную доску.
| Ультразвуковой Допплеровский потокомер заводские принадлежности список |
| Нет, нет, нет. |
Имя |
Модель/Спецификация |
сумма |
| 1 |
Ультразвуковой Допплеровский потокомер |
|
1 |
| 2 |
Ультразвуковой датчик доплеровского потокомера |
|
1 |
| 3 |
(включая заводские принадлежности для датчиков) |
|
1 |
| 4 |
Установка основной пластины |
M6*16 |
4 |
| 5 |
Машинные винты с плоской головой |
|
2 |
| 6 |
Сцепки |
|
4 |
| 7 |
Установка прокладок |
M4*12 |
4 |
| 8 |
Скрещенные круглоголовые самонажатые винты |
M4*25 |
4 |

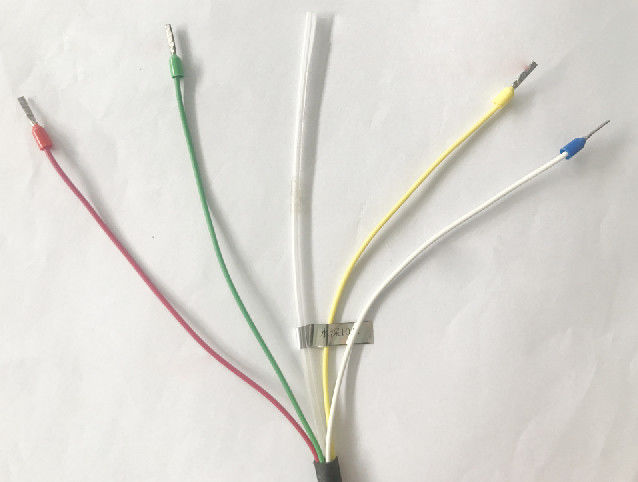

4.2 Проводка
Ультразвуковой доплеровский потокомер и схема соединения хоста
5Применение
