Ультразвуковой допплеровник KDF1000 с выходом RS485/ModBus Диапазон глубины воды 0,02-10 м

1.Введение

1.1 Принцип измерения

Ультразвуковой Допплеровский потокомер - это хост, который собирает скорость потока, уровень воды и температуру ультразвукового Допплеровского потокомера через RS485,и вводит различные параметры канала в соответствии с фактической ситуацией на местеПлощадь потока воды S (m2) рассчитывается с использованием параметров канала и уровня воды H (m),и мгновенная скорость потока (Q=V*S) рассчитывается путем умножения площади потока воды и скорости потока V (m/s), а совокупный поток рассчитывается путем умножения поток на совокупное время.

Из этого мы можем узнать: Q=V*S

Мгновенная скорость потока * разница во времени = совокупная скорость потока

1.2 Состав

Протокомер серии KDF1000 - это продукт, который измеряет скорость и поток воды в естественных водах, каналах или трубопроводах.

Протокомер делится на две части: датчик и хост, которые соединены кабелем.

Он может измерять скорость и поток воды в каналах и реках, а уровень воды более чем на 20 см выше верхней части датчика.

Он может измерять скорость и поток воды в трубах и канализациях. уровень воды должен быть более чем на 20 см выше верхней части датчика, а внутренний диаметр трубы должен быть ≥ 500 мм.

2Технические характеристики

3Размеры

3.1 Изображение продукта

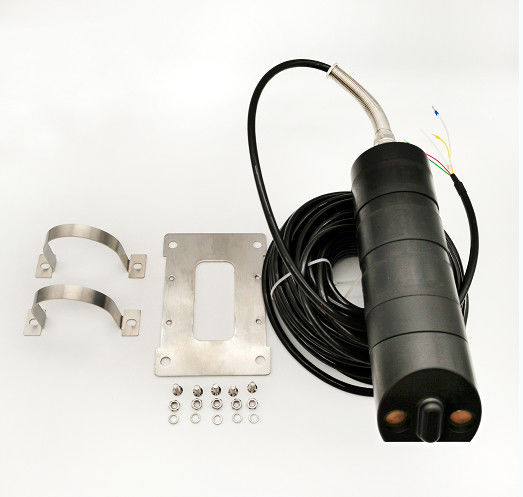

Физическое изображение датчика (включая все принадлежности)

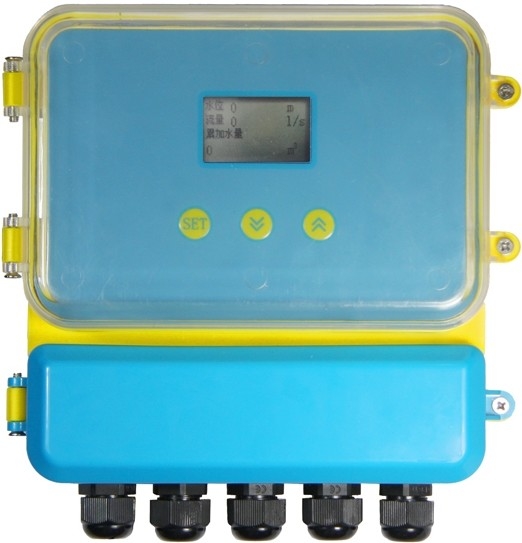

Ультразвуковой доплеровский потокомер (хозяин) физическая картина

3.2 Размер конструкции

4Инструкция по установке

4.1 Схема сборки

В заводских аксессуарах есть четыре крепления. Посмотрите на рисунок. После крепления его можно установить на приборную коробку или деревянную доску.

4.2 Проводка

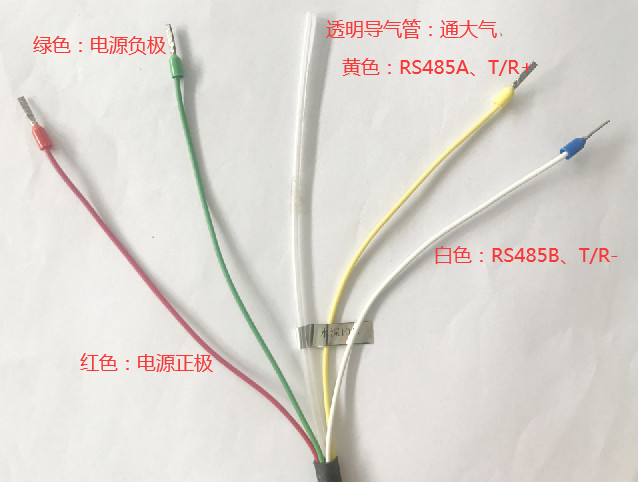

Ультразвуковой доплеровский потокомер и схема соединения хоста
