ОсжиганиеМГодовой уровень радара "Сплит"Датчик
1Введение.
1.1 Обзор продукции

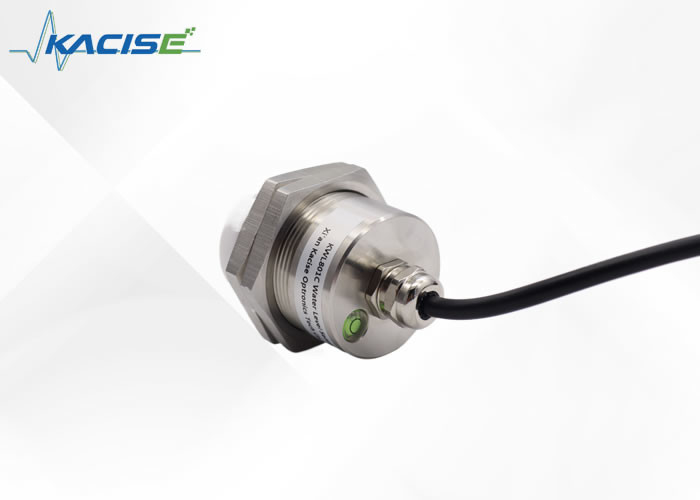

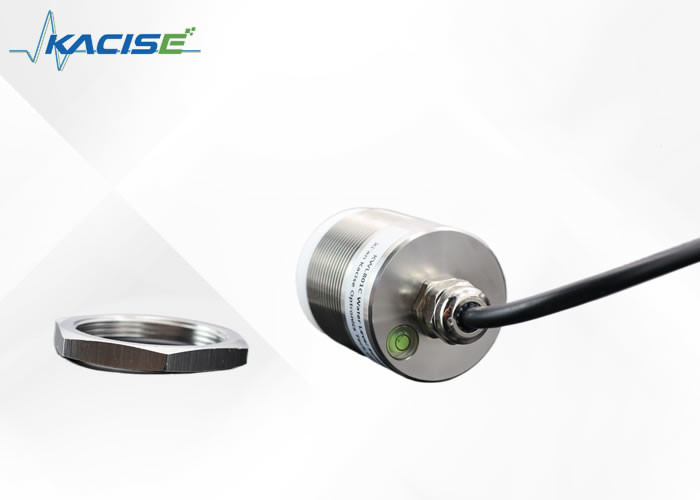

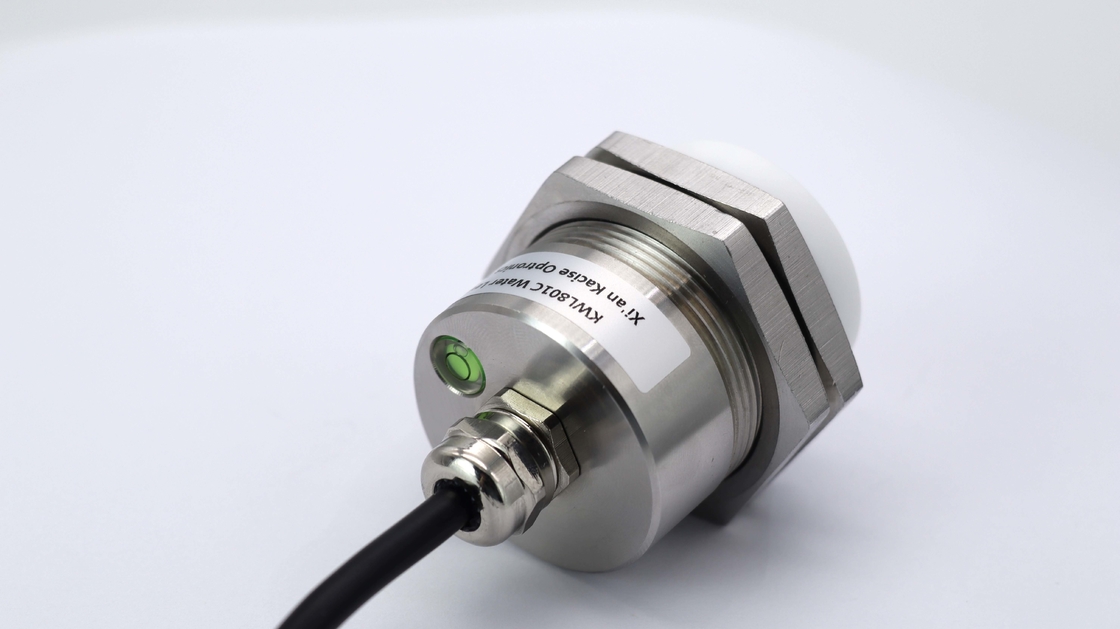

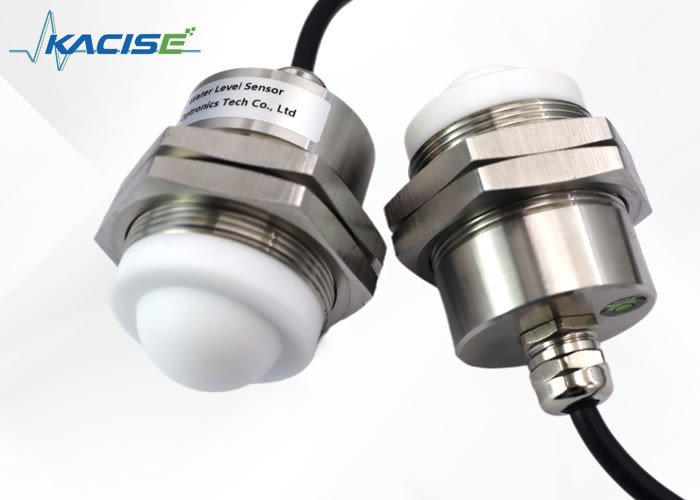

Радарный датчик уровня KWL801C соответствует стандартным спецификациям, изложенным в национальном стандарте DB50/T 826-2017 для уровневых счетчиков.Его основной компонент спроектирован с полностью герметичной водонепроницаемостью IP68.
Максимальный диапазон измерений продукта составляет до 40 метров, при этом минимальное слепое пятно составляет менее 6 см.
Благодаря более высокой частоте и более широкой полосе пропускания, он достигает превосходной точности.
1.2 Принцип обнаружения
Радарный датчик уровня основан на принципе отражения временного домена (TDR).Когда она встречается с поверхностью измеряемой среды, часть импульса радиолокационного уровнемера отражается, образуя эхо, возвращающееся к импульсному передатчику по тому же пути,и расстояние между передатчиком и поверхностью измеряемой среды прямо пропорционально времени распространения импульса, поэтому вычисляется высота уровня.
2.Особенность
- На основе самостоятельно разработанного микросхемы CMOS с миллиметровой волной
- Более компактная архитектура RF
- Более высокое соотношение сигнала к шуму
- Меньшая мертвая зона
- Рабочая полоса 5 ГГц
- Более высокое разрешение измерений и точность измерений
- Меньшее влияние помех в среде установки
- Удобнее установки и
- Современный дизайн интегрированной плоской антенны
3Технические характеристики
| Модель |
KWL801C-RS485 |
KWL801C-RJ45 |
KWL801C-RS232 |
KWL801C-TTL |
| Частота измерений |
80 ГГц |
| Коммуникация |
RS485 |
| Частота приобретения |
≥200 мс/конфигурируемый |
| Ток работы |
12В/14мА |
| Точность измерения расстояния |
±2 мм |
| Протокол связи |
Модбус/Текстовый протокол |
| Ширина луча антенны |
± 2,75° |
| Напряжение питания |
9 ~ 24 В |
| Диапазон измерений |
0.2 ~ 40 м
0.18-30 м
0.1 ~ 15/20 м
0.06~3/5/10м
|
| Импульсный ток |
100mA/20ms |
| Рабочая влажность |
0~95% |
| Тип нитки |
Г нить / на заказ |
| Рабочая температура |
-40~75°C |
| Степень водонепроницаемости |
IP68 |
| Чистая масса |
00,6 кг |

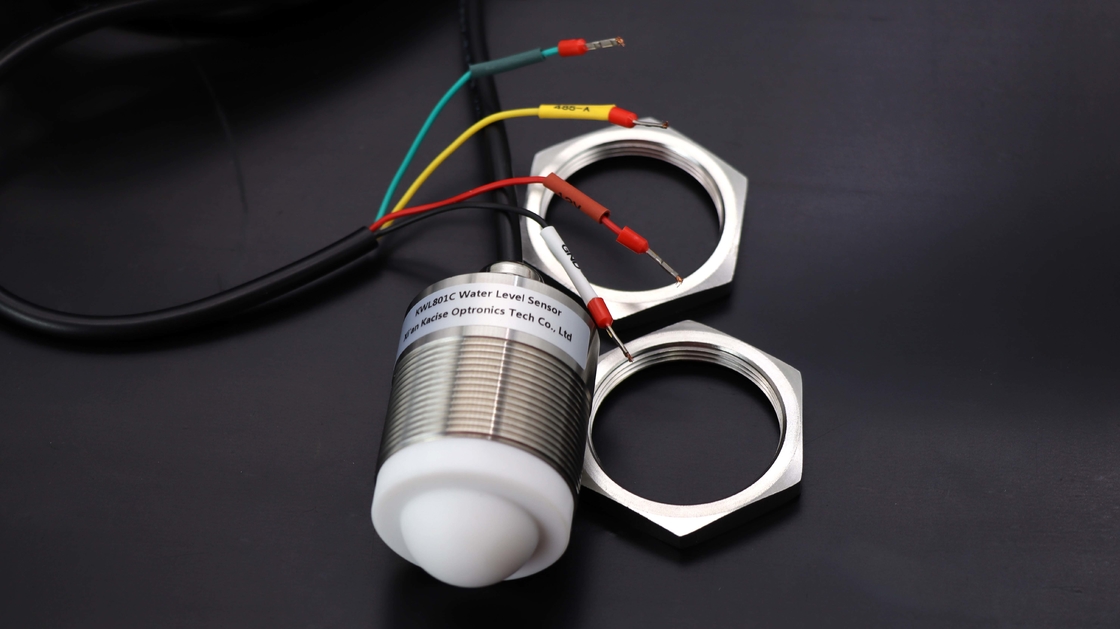

4Инструкция по проводке
4.1 [версия RS485] Инструкции по проводке
| Красная линия |
VCC (9 ~ 24V источник питания) |
| Черная линия |
ГНД |
| Желтая линия |
485-А |
| Зеленая линия |
485-В |
4.2 [версия сетевого порта RJ45] Инструкции по проводке
4.3 [версия RS232] Инструкции по проводке
| Красная линия |
12 (6 ~ 28 В) |
| Черная линия |
ГНД |
| Желтая линия |
TX |
| Зеленая линия |
RX |
4.4 [версия TTL] Инструкции по проводке
| Красная линия |
ВКК |
| Черная линия |
ГНД |
| Желтая линия |
TX |
| Зеленая линия |
RX |
5Размер
6. часто задаваемые вопросы
1Вопрос: Могу ли я разместить свой собственный логотип на продукте?
О: Конечно, на корпусе можно напечатать логотип, а на табличке - название компании.
2Вопрос: Как насчет контроля качества?
Ответ: Все продукты будут проверены 3 раза перед упаковкой.
3Вопрос: Могу ли я выпустить пробный заказ, например, на 1 штуку?
О: Конечно, пробный заказ приемлем. В целом у нас есть общие модели на складе. Образец будет отправлен в течение 1 недели после получения оплаты.
4.Q: Вы можете разработать в соответствии с моими требованиями?
О: Конечно, наша команда будет проектировать для вас, чтобы наш счетчик потока молока работал идеально.
7.Информация о компании
Xi'an Kacise сертифицирована по стандартам ISO 9001-2008, GJB 9001B-2009, CE, взрывостойкость внутренней безопасности и взрывостойкость изолированной безопасности и т. Д.которые гарантируют соответствие нашей продукции международным стандартам.
Мы специализируемся на производстве приборов измерения давления, уровня и потока и связанных с ними продуктов в течение 10 лет.благодаря усилиям всего нашего персонала, мы стали профессиональным производителем измерительных приборов и поставщиком решений.
В настоящее время датчик Kacise уже экспортируется в Америку, Испанию, Австралию, Чили и 20 других стран и регионов, и получил много благоприятных отзывов.Наши зарубежные дистрибьюторы также растут.Мы рассматриваем "разумные цены, эффективное время производства и хорошее послепродажное обслуживание" как наш принцип и надеемся на сотрудничество с большим количеством клиентов для взаимного развития.
