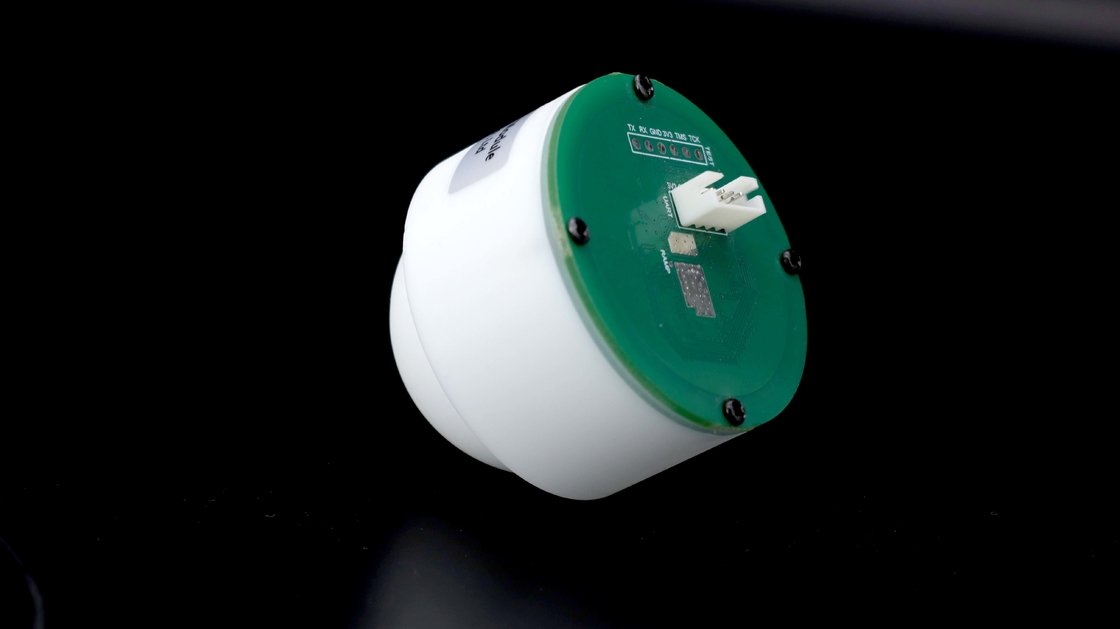

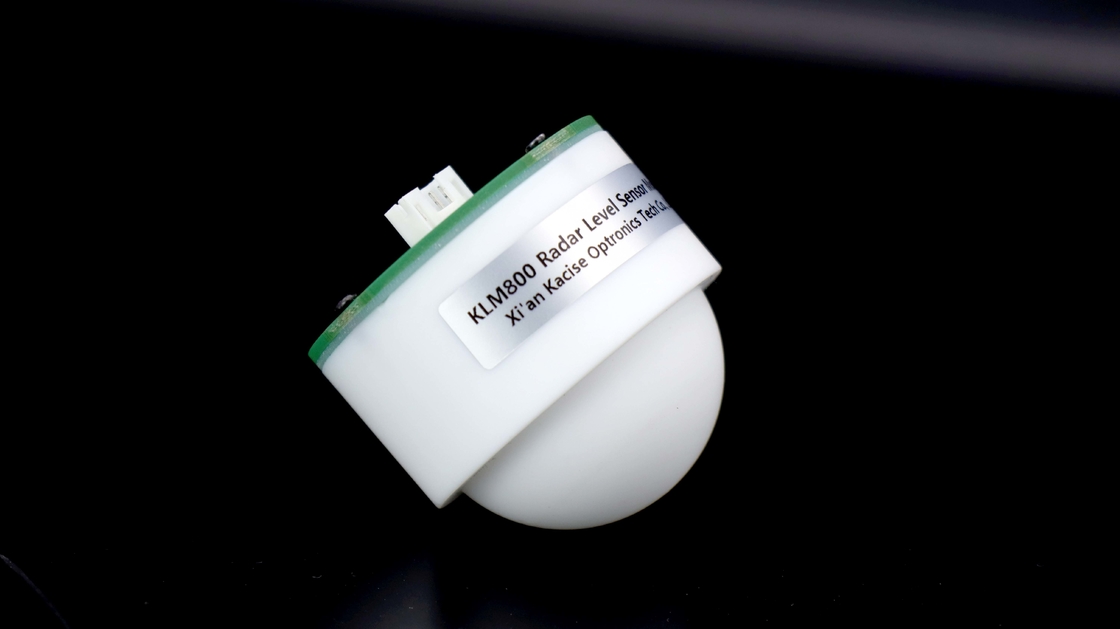

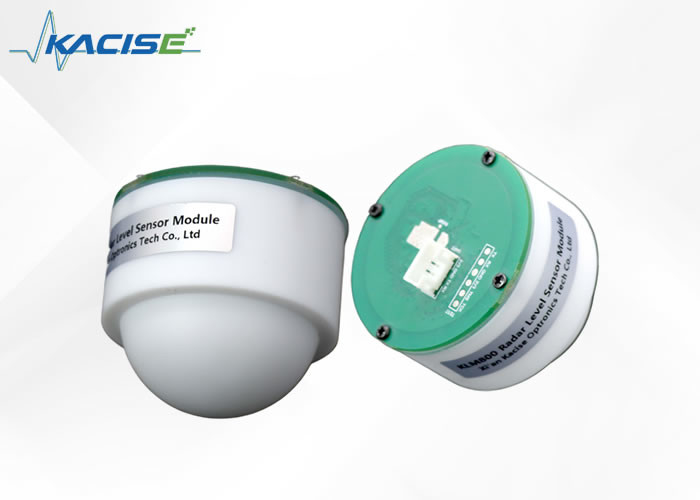

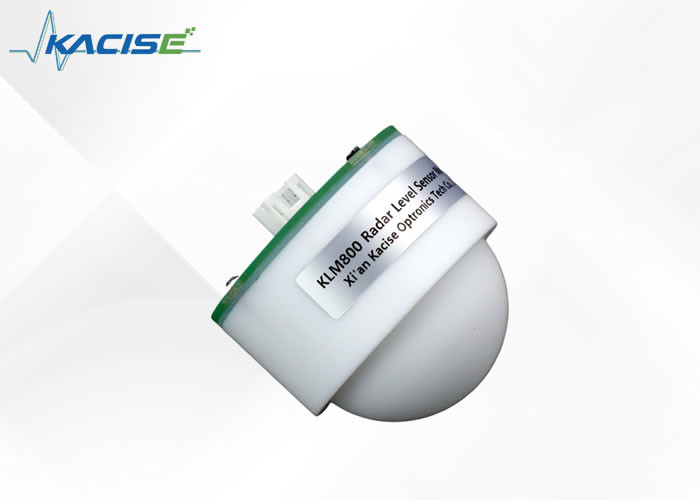

RS485 Модуль датчика уровня радиолокации связи KLM800 для окружающей среды -20~70°C

Описание продукта:

Компонент миллиметрового радара является важной технологией, поскольку он состоит из различных блоков, таких как радиочастотный блок, процессорный блок и печатная антенна. Это позволяет миллиметровому радару обнаруживать цели без каких-либо помех со стороны препятствий на его пути, таких как дождь, туман, пыль, иней и свет. Миллиметровый радар представляет собой небольшой датчик, который является высокоинтегрированным, гибким и эффективным, что делает его отличным выбором для различных применений.

Этот продукт, называемый радаром-измерителем уровня, является усовершенствованной версией радара миллиметрового диапазона. Он измеряет высоту антенны радара от уровня жидкости. Он широко используется для измерения водных ресурсов рек, водохранилищ, резервуаров и уровней воды. Продукт имеет много преимуществ по сравнению с другими технологиями, такими как его небольшой размер, высокая степень интеграции и гибкий интерфейс. Это датчик, который может работать 24 часа в сутки, что делает его идеальным выбором в различных отраслях промышленности и областях применения.

Модули, используемые в этом продукте, могут быть получены из следующих устройств. Модуль радарного измерения использует высокочастотный чип 80G, который способен поддерживать измерение дальности в твердых телах и жидкостях. Продукт также разработан с антенной с конфигурацией линзы, которая помогает адаптироваться к различным средам.

Радар-уровнемер часто используется в различных отраслях, таких как водохозяйственная инженерия, очистные сооружения и нефтехимические заводы. Его высокая степень интеграции, небольшой размер и гибкий интерфейс делают его популярным во многих отраслях.

Приложения:

● Обследование рек, водохранилищ и других водоохранных территорий

● Измерение уровня в резервуаре и уровня воды

● Проект по охране водных ресурсов

● План очистки сточных вод

● Нефтехимический завод

3. выбирайте наименее изменчивое место установки модуля (старайтесь не устанавливать в порте впрыска и на выходе, где волнистость большая, чем больше волнистость, тем хуже точность измерения).

4. Схема установки

Гарантия в пределах действия луча без отвлекающих факторов, таких как берега реки.

Что следует отметить

Установку модуля следует поддерживать постоянной, насколько это возможно, избегать дрожания модуля, окружающую среду следует максимально открывать.

1. Расстояние между модулем и поверхностью воды должно быть более 30 см, чтобы передняя поверхность модуля (поверхность антенны) была параллельна уровню измеряемой жидкости.

2. Расстояние между модулем и краем резервуара, краем бассейна, краем речной плотины и краем бассейна превышает 0,5 метра;

3. выбирайте наименее изменчивое место установки модуля (старайтесь не устанавливать в порте впрыска и на выходе, волнистость большая, чем больше волнистость, тем хуже точность измерения))

Протокол связи через последовательный порт

Например, отправленные данные имеют вид FF 2A 4B 90 42 47, где FF — заголовок кадра, средние 4 байта «2A 4B 90 42» — информация о расстоянии, а размер end устанавливает свою истинную информацию как 42 90 4B 2A (шестнадцатеричный тип с плавающей точкой), который преобразуется в десятичное 72,1468 см.

47 — контрольная сумма, ее расчет следующий:

Сначала преобразуем расстояние с плавающей точкой 72.1468 uint32_t целое число (4 байта) в 72, на нижнем уровне в двух байтах 0 (HEX 0), младшее из 72 (HEX 48) в качестве контрольной суммы в качестве младшего заголовка кадра, старшее + + целое целое число, чтобы взять младшие 8 бит, (FF + 0 x00 + 0 x48) & 0 x47 x00ff = 0.

Добавить: тестовый режим SScom

Можно протестировать с помощью последовательного порта (ручной SScom):

1. Используйте модуль последовательного порта USB, подключенный к интерфейсу USB компьютера, откройте программное обеспечение для последовательной отладки SSCOM, выберите

Правильный порт;

2.Отправьте AT + TLVS = 1 n, чтобы преобразовать выходную строку в соответствии с отправленной командой

"AT + START n";

3.Выходная строка

Примечание: скорость передачи данных по умолчанию — 9600. Если вы открываете строку без правой части SSCOM, щелкните расширение справа от «Сохранить параметры», чтобы отобразить его.

Примечания:

В рабочем состоянии микроконтроллера для настройки сначала отправьте команду сброса (прервите работу), настройте команду ввода, затем отправьте команду сброса (введите конфигурацию в действие) и отправьте команду запуска.

Протокол связи MODBUS RTU

1.Инструкции по настройке: код функции 0 x10

(1)Рвосстановить заводские настройки

Запросить команду:

Определение данных: 0 — восстановление заводских настроек, 1 — перезапуск программы.

Данные ответа:

Примеры:

Запрос: 7 ф 10 10 00 00 02 00 00 9 е 33 01

Ответ: 7 ф 10 10 00 00 0 ф 17 01

Где часть данных 00 00 означает восстановление заводских настроек.

(2)Из адреса машины

Запросить команду:

Определение данных: диапазон значений 1–247.

Данные ответа:

Примеры:

Запрос: 7F 10 20 01 00 01 02 00 01 6E 21

Ответ: 7 ф 10 20 01 00 01 51 Д7

Часть данных 00 01 указывает, что адрес подчиненного устройства установлен на 1.

(3)Диапазон измерения

Запросить команду:

Определение данных: значение данных — данные с плавающей точкой, единица измерения — метры, длина данных — 4 байта, формат данных — младшие 16 бит данных в начале, старшие 16 бит данных в конце.

Данные ответа:

Примеры:

Запрос: 7 46 00 02 04 ф 10 20 00 00 41 30 до 40 19

Re: 7F 10 20 46 00 02 A1 C3

00 00 41 30, в котором содержится часть данных с плавающей точкой, составляющая 11 метров.

(4)Измерьте временной интервал

Запросить команду:

Определение данных: Установите временной интервал сбора данных измерителя уровня воды, единица измерения мс, минимальное значение — 100 мс.

Данные ответа:

Примеры:

Запрос: 7 2 эф 10 20 00 02 03 01 E8 A8 C0

Ответ: 7F 10 20 2E 00 01 60 1E

Среди них часть данных 03 E8 преобразуется в десятичное число 1000, то есть интервал сбора данных устанавливается на 1000 мс.

(5)Скорость передачи данных

Запросить команду:

Определение данных: Скорость передачи данных: 4800,9600,19200.

Данные ответа:

Примеры:

Запрос: 7 ф 10 20 00 02 01, 02, 25 80 B4 E2

Ответ: 7F 10 20 02 00 01 A1 D7

Часть данных 28 80 означает, что скорость передачи данных установлена ​​на 9600 бод.

2.Инструкция запроса: Код функции 0x03

(1)С адреса машины

Запросить команду:

Данные ответа:

Определение данных: диапазон значений 1–247.

Примеры:

Запрос: 7 ф 03 01 00 20 01 Д4 14

Ответ: 7 ф 03 02 0 01 51 8 е

Часть данных 00 01 означает, что адрес подчиненного устройства равен 1.

(2)Диапазон возможностей

Запросить команду:

Данные ответа:

Определение данных: значение данных — данные с плавающей точкой, единица измерения — метры, длина данных — 4 байта, формат данных — младшие 16 бит данных в начале, старшие 16 бит данных в конце.

Примеры:

Запрос: 7 46 ф 03 20 00 00 02 24

Ответ: 7 ф 03 04 00 00 41 30 54, 70

Часть данных 00 00 41 30 преобразуется в данные с плавающей точкой, что составляет 11 метров.

(3) Скорость передачи данных

Запросить команду:

Данные ответа:

Примеры:

Запрос: 7 ф 20 00 02 03 01 24 14

Re: 7F 03 02 25 80 8B 7E

Часть данных 28 80 означает, что скорость передачи данных составляет 9600 бод.

(4)Измерьте временной интервал

Запросить команду:

Данные ответа:

Определение данных: Установите временной интервал сбора данных измерителя уровня воды, единица измерения мс, минимальное значение — 100 мс.

Примеры:

Запрос: 7F 03 20 2E 00 01 EF C3

Ответ: 7 ф 03 02 90 Ф0 03 Э8

Среди них часть данных 03 E8 была преобразована в десятичное число 1000, что указывает на то, что интервал сбора данных составлял 1000 мс.

(5) Запросить результаты измерений

Запросить команду:

Данные ответа:

Определение данных: Значение данных — данные типа Float, единица измерения — метры. Длина значения данных — 4 байта, формат данных для нижних 16 бит данных в первом, верхних 16 бит данных — в последнем. Значение результата измерения связано с типом измерения, а значением по умолчанию является уровень воды.

Примеры:

Запрос: 7 4 0 фа 48 0 0 ф 00 02 е

Ответ: 7 ф 04 04 04 19 3 ф 9 д 25 2 в

Часть данных 04 19 3F 9E преобразуется в данные с плавающей точкой, составляющие 1,2345 метра.

19049 e3f, в одном месте, с правой высокой позицией.

(6)Версия запроса

Запросить команду:

Данные ответа:

Определение данных: данные представлены в формате кодировки BCD, 0x20 0x23 0x05 0x12, что означает данные 20230512.

(7) Устройства запроса широковещательного адреса

Запросить команду:

Данные ответа:

Определение данных: 0x7F в данных — это 485-й адрес устройства.
