Описание продукта:

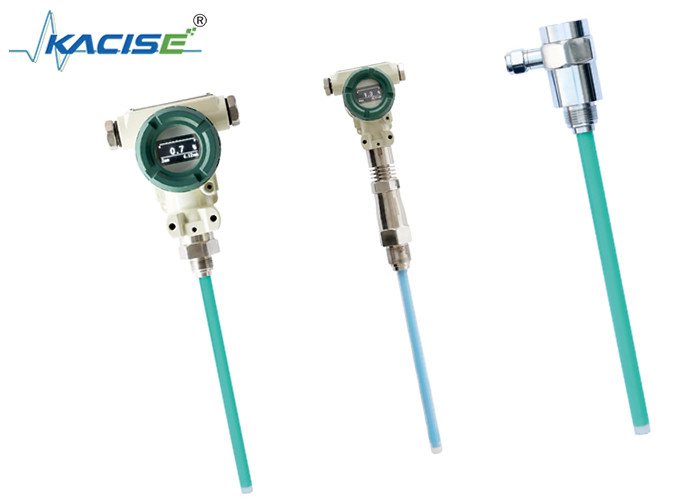

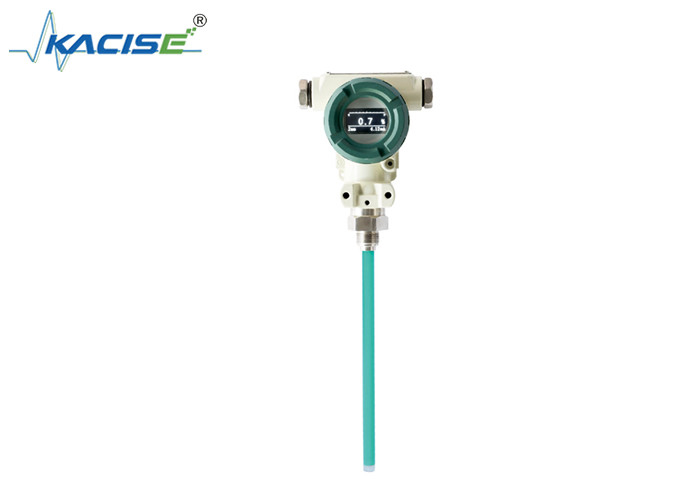

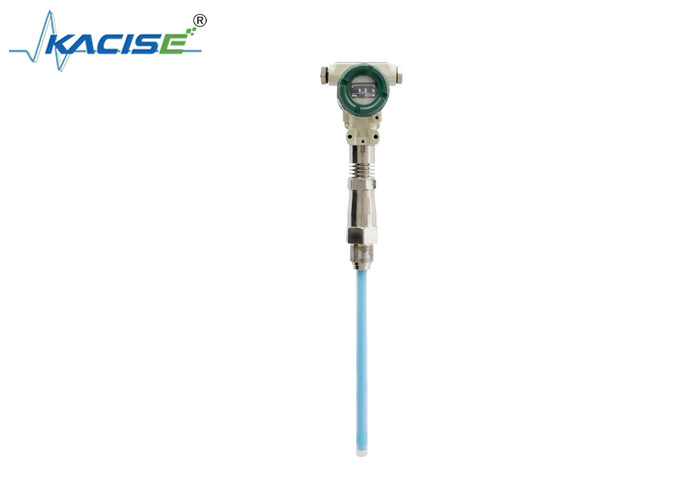

Капацитивный датчик уровня жидкости KCF6052 является идеальным решением для сложных сценариев измерений, таких как сточные воды, жидкости с высокой вязкостью, материалы, которые легко кристаллизуются,и другие переменные средыОн также обладает высокой устойчивостью к влиянию пены и аэрозолей и способен измерять среды с проблемами сцепления.
Этот датчик является надежным вариантом для таких экстремальных условий, потому что он не содержит движущихся или эластичных частей, очень устойчив к ударам и легко устанавливается.Он имеет высокую точность и хорошее соотношение производительности и затрат, что делает его отличной альтернативой другим датчикам уровня, таким как датчики допуска радиочастот, радар, ультразвук и магнитостриктивные датчики.
Основной компонент датчика состоит из передовой схемы обнаружения радиочастотного емкости, которая преобразуется в стандартный электрический сигнал.Он оснащен точной компенсацией температуры и линейной коррекцией внутренним процессором для повышения точностиЭтот продукт также использует технологию томографического сканирования для автоматического обнаружения диэлектрической постоянной и температурных изменений среды,позволяет калибровывать и адаптироваться к измеряемой среде без необходимости повторной калибровкиДатчик также обладает такими качествами, как превосходный анти-висячий, антиконденсационный, анти-пузырь и другие супер адаптивные возможности для преодоления любых проблем, с которыми он может столкнуться.
Наконец, продукт имеет уровень защиты IP68, что позволяет использовать его для долгосрочных и стабильных измерений в суровых условиях.
Особенности:
- Автоматическая адаптация, автоматическая калибровка, долгосрочная стабильная выходная величина реальной высоты.
- Анти-висячие, анти-конденсация, анти-пузырьки и другие анти-погрязнение способность очень сильна.
- Простая конструкция, без движущихся частей, высокая надежность, меньшее обслуживание.
- Для легкого доступа к различным системам доступны различные выходные сигналы.
- Он не зависит от температуры, удельной тяжести, давления и других факторов измеряемой жидкости.
- Наибольшее сопротивление при температуре ≤ 250°C, наибольшее сопротивление при давлении ≤ 4 МПа, а срок службы длинный.
- Хорошая герметичность, степень защиты IP68 (кроме 6052).
- Совершенные меры защиты от перенапряжения, перенапряжения и полярности мощности.
- Цикл измерения: 0,5 секунды
- Долгосрочная стабильность: ≤ 0,1% FS/год
- Тепловой дрейф: ≤ 0,02%FS/°C (в диапазоне -40°C+80°C)
- Точность измерения:
Если диапазон измерений не превышает 300 мм, абсолютная ошибка составляет не более ± 3 мм (включая 3 мм);
При диапазоне измерений 300-700 мм уровень точности равен 1.0;
При диапазоне измерений 700-2000 мм уровень точности равен 0.5;
Технические параметры:
● Дальность обнаружения: 0,01 ~ 30 м
● Точность: уровень 0.2Уровень 0.5
●В диапазоне давления: -0,1MPa~32MPa
●Температура зонды: -50 ~ 250 °C
● Температура окружающей среды: -20~60 °C
●Температура хранения: -55°C+125°C
●Выходный сигнал: 4 ‰ 20mA, 4 ~ 20mA с HART связи/485 / CAN шины связи
●Напряжение питания: 12 ≈ 28 ВДС (должно быть подано через защитный барьер)
●Фиксация: Шрубовая установка M20×1.5М27 на 2,
Установка фланца DN25,DN40,DN50.Особые спецификации могут быть настроены на заказ
●Увлажненный материал: 316 нержавеющая сталь,1Gr18Ni19Tior или PTFE
●Долгосрочная стабильность: ≤ 0,2% FS/год,
●Температурный дрейф:≤0,02%FS/°C (диапазон 0~70°C)
●Уровни взрывов: безопасность ExiraIIC T6, огнестойкость Ext II C T5
●Защита:IP67
● Внутренне безопасные параметры:Ui:28VDC,Ii:93mA, Pi: 0.65W, Ci: 0.042uf, Li: 0mH
Установка
Перед установкой вы должны проверить модель продукта, технические параметры, порт установки,и среды применения в деталях, чтобы гарантировать, что датчик на месте соответствует среде установкиЕсли вы обнаружите какие-либо проблемы, свяжитесь с сотрудниками продаж как можно скорее для подтверждения последующих вопросов установки или вопросов возврата и обмена, чтобы избежать ущерба, вызванного неправильным использованием.Неточные измерения или повреждение продукта.
Предупреждение: запрещено устанавливать живые, демонтировать, столкнуться, бросить или сильно ударить
Датчик уровня жидкости имеет различные методы установки и фиксации для адаптации к различным условиям на месте.
1. датчик устанавливается на запечатанном металлическом контейнере, который может быть соединен фланцем или нитью.может быть установлена в плагин-типе, как показано на рисунке ниже: установка типа подключения
2Датчик устанавливается на емкости, где происходит перемешивание, воздействие жидкости, сильное колебание и т.д. в средстве измерения.Датчик может быть установлен с подключенной трубой за пределами контейнера через фланцевый или натяжной соединения, как показано на рисунке: внешняя установка
3Измерительная среда подвержена перемешиванию, воздействию жидкости, сильным колебаниям и т.д., а контейнер не имеет условий для установки внешних соединительных труб.Когда должна использоваться установка подключения, датчик должен быть оборудован защитной трубкой. диапазон измерений превышает 1000 мм, и емкость должна быть зарезервирована.Или установить фиксированную скобку, чтобы убедиться, что датчик поврежден из-за сильного воздействия жидкости.
4Датчик может быть соединен фланцем или нитью, когда неметаллический контейнер или монтажная поверхность изолированы от внутреннего края контейнера.Опция датчика должна использовать вспомогательный электрод или защитную структуру рукаваЕсли требуемая структура не принята, нормальная работа датчика не может быть гарантирована.Вам нужно установить вспомогательный электрод самостоятельно (используйте один конец металлического провода для подключения сенсорной оболочки / фланца, и добавить противовес к дну емкости на другом конце, и оставить определенную длину для провода, чтобы избежать повреждения провода), как показано на рисунке ниже:На неметаллическом контейнере., с натяжкой или с фланцем
5Датчик может быть подключен к креплению фланцем или нитью на открытом контейнере.Если требуемая структура не принятаЭлектроды (соедините один конец металлического провода с оболочкой/фланцем датчика,добавить противовесный предмет на дно емкости в одном конце, оставьте определенную длину для провода, чтобы избежать повреждения провода), как показано на рисунке ниже: на открытом контейнере,установить скобку (положение установки находится на расстоянии от расстояния от стены бассейна должно быть больше 10 см, иначе измерение будет неточным.
Применение:
Известно, что этот емкостный датчик уровня имеет температурный дрейф ≤ 0,02% FS/°C (диапазон 0 ≈ 70°C), что делает его очень точным при мониторинге уровня жидкости.Увлажненные материалы изготовлены из нержавеющей стали 3161Gr18Ni19Tior или PTFE, что обеспечивает его долговечность и долговечность в различных условиях.
Измеритель уровня жидкости Kacise имеет диапазон 0,01 ~ 30 М, что делает его подходящим для использования в резервуарах и контейнерах разных размеров.приспособленный для использования в системах под давлениемТемпература зонда для этого емкостного датчика уровня может варьироваться от -50 ~ 250 °C, что дает ему широкий спектр применений.
Инструмент Kacise Capacitive Liquid Level Sensing идеально подходит для использования в таких отраслях промышленности, как нефть и газ, химикаты, продукты питания и напитки, а также очистка воды.Он также может быть использован в таких приложениях, как резервуары для храненияТочность и надежность кациномера уровня жидкости делают его важным инструментом для мониторинга уровня жидкости в любой отрасли.
Поддержка и услуги:
Упаковка и перевозка:
Упаковка продукта:
- 1 x Счетчик уровня жидкости
- 1 x Руководство пользователя
- 1 x Сертификат калибровки
- 1 x защитное чехло
Перевозка:
- Способ перевозки: стандартный
- Время доставки: 5-7 рабочих дней
- Стоимость доставки: бесплатно
