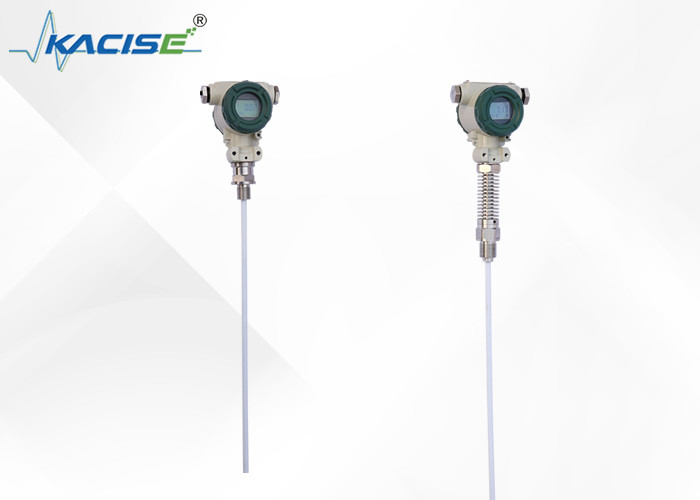

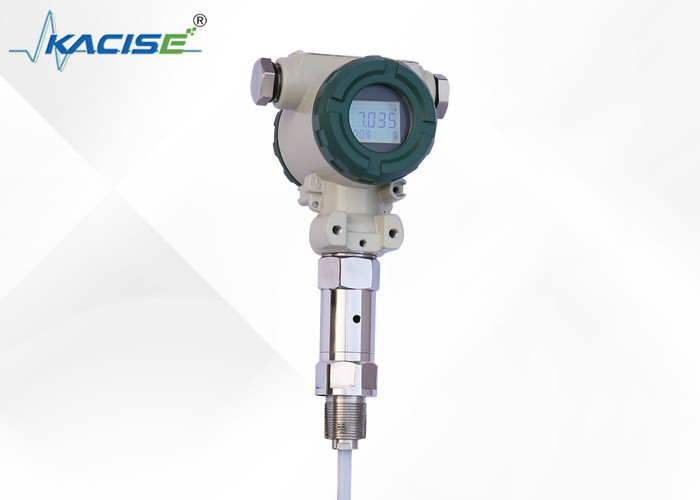

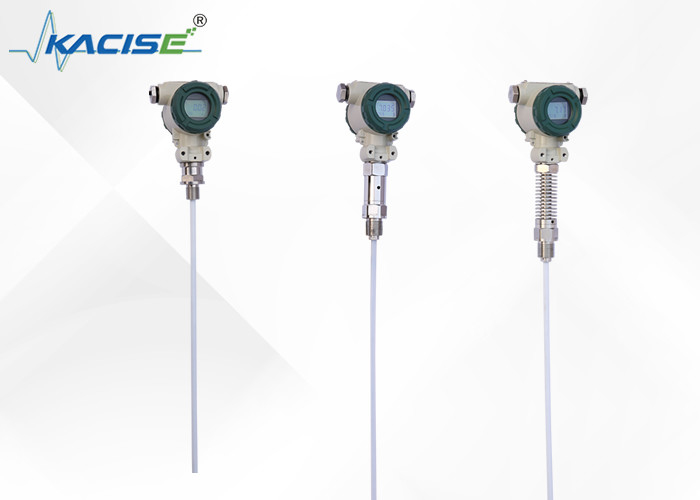

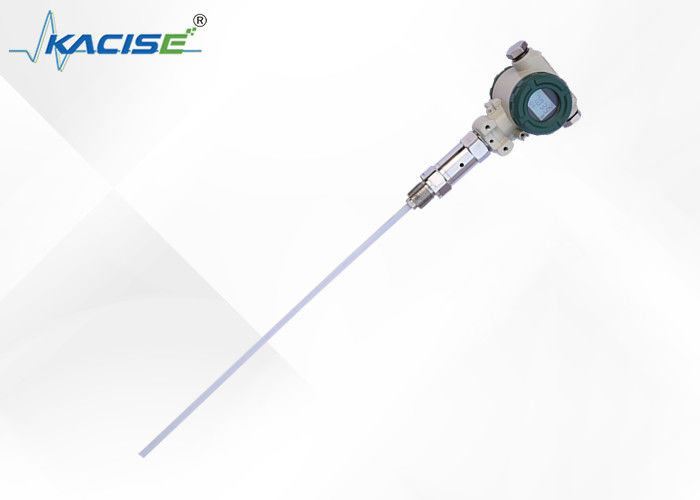

KCF6021-1-230mm 32MPa IP67 водонепроницаемый емкостный датчик уровня топлива с температурой зонды -50 ~ 250 °C

Описание продукта:

Капацитивный передатчик уровня серии KCF600 является идеальным решением для непрерывного обнаружения различных жидкостей в суровых условиях, таких как высокая температура и давление, высокая коррозия,склонность к кристаллизацииЭто устройство особенно подходит для измерения уровня воды, кислотных и щелочных растворов, а также уровня воды в котлах.предлагает высокую надежностьКроме того, он может заменить традиционный плавучий, входный,и дифференциальные передатчики уровня на основе давления в различных ситуациях.

Ключевые компоненты передатчика используют расширенное радиочастотное емкостное зондирование, которое точно компенсируется температурой и корректируется по линейности.Эти компоненты затем преобразуются в стандартный электрический сигнал, обычно в диапазоне 4-20 мА. Система конфигурируется с такими протоколами связи, как HART, CANBUS и 485. Передатчик имеет функцию самокалибровки в полном диапазоне,который позволяет автоматически калибровать "нуль" и "диапазон" всего двумя нажатиями клавиш, предлагая адаптивность к различным сложным ситуациям.

Особенности:

Технические параметры:

●Увлажненный материал: 316 нержавеющая сталь,1Gr18Ni19Tior или PTFE

●Долгосрочная стабильность: ≤ 0,2% FS/год,

●Температурный дрейф:≤0,02%FS/°C (диапазон 0~70°C)

●Уровни взрывов: безопасность ExiraIIC T6, огнестойкость Ext II C T5

●Защита:IP67

● Внутренне безопасные параметры:Ui:28VDC,Ii:93mA, Pi: 0.65W, Ci: 0.042uf, Li: 0mH

ВыборtrнаС. ЯnteРФАce а)nd сЯгнкак defвиon

Передатчик - это стандартный инструмент второго уровня или трех проводов. Терминалы питания (сигнала), расположенные в стороне проводки инструмента внутри корпуса,Сигнальная линия должна быть экранированным кабелем или скрученной парой., старайтесь не выстраиваться вместе с другой трубкой кабеля питания или следующим кормом, а также через близлежащее оборудование высокой мощности.

ПЯcture1: Stа)nДАРД Я...evЭль tвыкупЯТтЭр wЯrвг гЯа)грамм

1 Пустой пин

24-20mA+

34-20 мА-

4Пустая булавка

Двухпроводное соединение

1Выходный сигнал

224В источник питания

3Общие основания

4Пустая булавка

Трехпроводное соединение

ПЯcture2: HА.NT1 ссылкаmУНикаt- Да.ntвыкупЯТтЭр wЯrЯг диа)грамм

ПЯcture3:Я...НтrЯnЯcaЯ...Я...y са)fe wЯrЯг диа)grа)m

Установка

Передатчик на уровне кабеля и стержня имеет различные фиксированные способы адаптации к различным условиям работы.5 женских нитей или фланцев, вы можете выбрать три способа установки (настенный, горизонтальный трубный стойка и вертикальный трубный стойка, которые сделают вас удобным в установке на месте.(С картинками)

При измерении средств более высокой подвижности пользователь может выбрать прикрепление веса, чтобы предотвратить формирование сильного колебания датчика, которое может играть роль стабильности датчика.При добавлении веса тяжелые предметы должны быть помещены в дно емкости., чтобы не сломать провода датчика.

При плохих условиях работы пользователь должен использовать защитный щит датчика для защиты датчика, чтобы избежать повреждения инородного тела или влияния на точность измерения.

Если контейнеры не из металла, мы должны поставить корпус передатчика с проводом доступа к нижней части контейнера при использовании KCF600 передатчика уровня стержня;В противном случае измерение неточно.

Этот продукт калиброван на заводе; необходимость регулирования поля может быть выполнена следующими способами:

А.: Умный. цирcВыходи. dЭбугgСравнениеhот:

Место-нуль----- Когда уровень жидкости находится в самом низком месте, удерживая вниз клавишу "Z" и клавишу "S" в течение 8 секунд после того же времени выпуска, а затем кликнуть на клавишу "Z",Выходной ток автоматически регулируется до 4mA.

Когда уровень жидкости на самом высоком месте, удерживая клавишу "Z" и клавишу "S" в течение 8 секунд после того же времени освобождения, а затем кликнуть клавишу "S",Выходной ток автоматически регулируется до 20mA.

В: А.Официальный адресcВыходи. деbСмелость встретилаhod:

Когда уровень жидкости в следующем пределе, используйте отвертку медленно вращающийся "Z" потенциометр, наблюдать амперметр показания близки к 4mA

Когда уровень жидкости в верхнем пределе, используйте отвертку медленно вращающийся "S" потенциометр и наблюдать амперметр показания близки к 20mA

И работать с ним еще 2-3 раза, пока нуль и протяженность не были точными 4mA и 20mA. После настройки, затяните крышку передатчика.

Нет, нет.Т:

1Продукты поставляются с сертификацией продукта и руководством, в котором есть номер продукта, технические параметры, схема проводки и дата изготовления, пожалуйста, проверьте, чтобы избежать ошибки.

2. Установка должна основываться на типах подключения продукта и нитей, проверьте, соответствует ли интерфейс сайта интерфейсу продукта или нет.Будьте внимательны к уплотнению., крутящий момент не может быть напрямую добавлен к корпусу передатчика и может быть добавлен только к шестистороннему интерфейсу передатчика.

3Проводка должна быть строго в соответствии с инструкциями компании.

4Этот продукт является точным инструментом преобразования энергии, запрещает разборку, столкновение, падение и жесткое отторжение.

5Передатчик работает сразу после включения, но выход может быть стабильным после нагрева в течение 30 минут.

6- Необычное использование, отключение питания, проверка или контакт с нашим техническим отделом напрямую.

7Перевозка, хранение должны быть восстановлены в оригинальной упаковке и храниться в прохладном, сухом, проветриваемом складе.

8В процессе установки следует обратить внимание на то, чтобы избежать разрыва оболочки сенсорного провода.

9При установке сенсорного провода расстояние от стены бассейна должно быть не менее 10 см выше, иначе измерение будет неточным.

10Линия заземления всей конструкции из ПТФЕ и уровень стержня должны быть проведены с

измеряемые среды; в противном случае измерение было бы неточным.

11На месте установки должны быть приняты эффективные меры защиты от молнии.

12Оборудование любого передатчика этой серии должно быть заземлено; сопротивление заземлению должно быть меньше 4Ω.

13Запрет безопасности должен быть сертифицирован как взрывостойкий; требования к его установке должны соответствовать требованиям инструкций.

14. Когда передатчик используется в зоне "0" для преграды питания силовых трансформаторов должны соответствовать требованиям GB3836.4-2000 NO. 8.1.

Применение:

Измеритель уровня жидкости Kacise подходит для широкого спектра применений, включая мониторинг уровня топлива в решениях GPS-отслеживания.Он питается напряжением питания 2 ≈ 28 ВДС и должен питаться от защитного барьера для обеспечения безопасной и надежной работы.Температурный диапазон зонда составляет -50 ~ 250 °C, а диапазон давления составляет -0,1MPa ~ 32MPa, что делает его идеальным для использования в различных промышленных условиях.

Кацизный жидкостной уровниметр имеет выходный сигнал 4 ‰ 20mA,4 ~ 20mA с HART коммуникации/485 / CAN Bus коммуникации, что делает его совместимым с широким спектром промышленных систем управления.Он легко устанавливается и имеет минимальное количество заказов в 2 единицыПродукт упакован в картонную коробку и срок доставки составляет 5 рабочих дней.

Kacise Fluid Level Meter является очень универсальным продуктом, который может использоваться в различных сценариях.обеспечение того, чтобы резервуары никогда не были пустыми и предотвращение дорогостоящих простоевОн также используется в решениях GPS для отслеживания расхода топлива и обеспечения того, чтобы транспортные средства работали с оптимальной эффективностью.

Подводя итог, счетчик уровня жидкости Kacise - это высококачественный продукт, подходящий для широкого спектра промышленных применений.точноеНезависимо от того, нужно ли вам контролировать уровень топлива в грузовике или промышленном баке или вы ищете детектор уровня емкости для использования в решениях GPS-отслеживания,Кацизный жидкостной счетчик является отличным выбором..
