Описание продукта:
Радарный датчик уровня KWL801B-RS485 соответствует стандартным спецификациям, изложенным в национальном стандарте DB50/T 826-2017 для измерения уровня.Его основной компонент сконструирован с полностью герметизированной IP68 водонепроницаемость, обеспечивая надежность в суровых условиях.
Продукт имеет максимальный диапазон измерений 40 метров, оставляя минимальное слепое пятно менее 6 сантиметров.датчик уровня радиолокации способен достигать отличной точности измерений уровня.
Радарный датчик уровня KWL801B-RS485 оснащен фиксированной скобкой, предназначенной для простой установки.

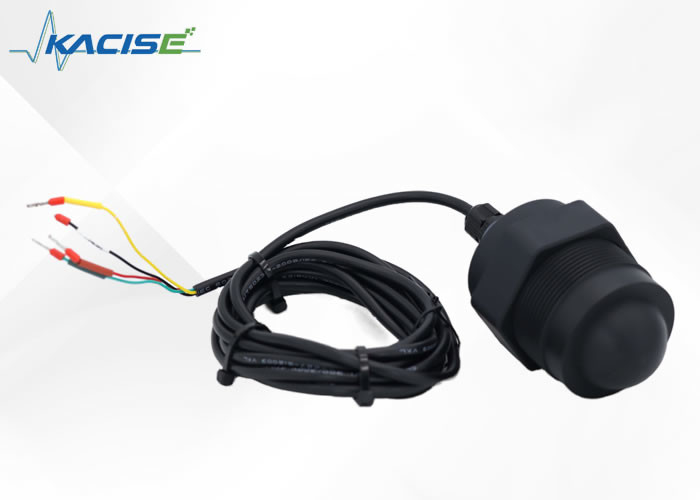

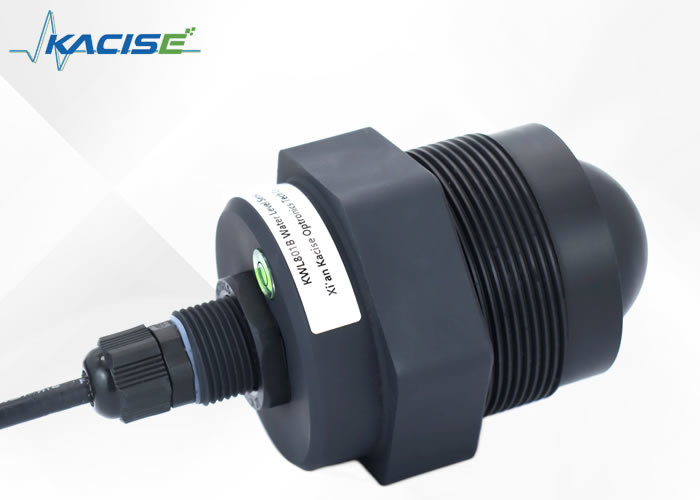

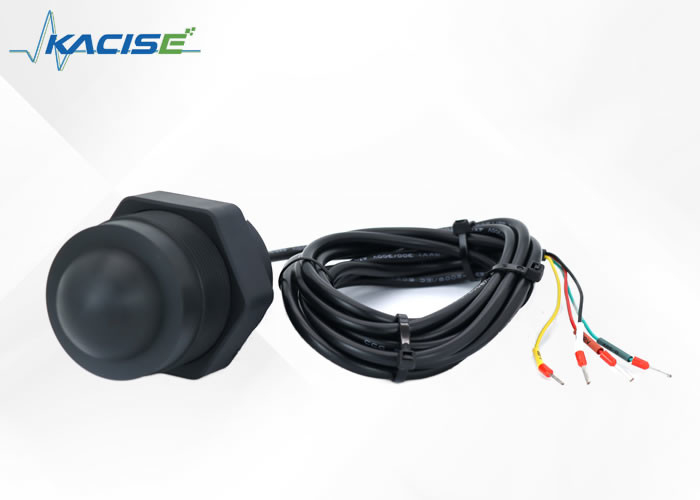

KWL801B-RS485 Радарный датчик уровня
- Соответствует национальному стандарту DB50/T 826-2017 для уровневых счетчиков
- Полностью герметизированная IP68 водонепроницаемость для надежности
- Максимальный диапазон измерений 40 метров и < 6 см минимальное слепое пятно
- Более высокая частота и более широкая полоса передачи для более высокой точности
- Фиксированная стойка для легкой установки
Технические характеристики:
| Модель |
KWL801B-RS485 |
| Частота измерений |
80 ГГц |
| Коммуникация |
RS485 |
| Частота приобретения |
≥200 мс/конфигурируемый |
| Ток работы |
12В/14мА |
| Точность измерения расстояния |
±2 мм |
| Протокол связи |
Модбус/Текстовый протокол |
| Ширина луча антенны |
± 2,75° |
| Напряжение питания |
9 ~ 24 В |
| Диапазон измерений |
0.2 ~ 40 м
0.18-30 м
0.1 ~ 15/20 м
0.06~3/5/10м
|
| Импульсный ток |
100mA/20ms |
| Рабочая влажность |
0~95% |
| Тип нитки |
Г нить / на заказ |
| Рабочая температура |
-40~75°C |
| Степень водонепроницаемости |
IP68 |
| Чистая масса |
00,6 кг |
Инструкции по проводке
| Красная линия |
VCC (9 ~ 24V источник питания) |
| Черная линия |
ГНД |
| Желтая линия |
485-А |
| Зеленая линия |
485-В |
Размер:
Установка:
(1) Убедитесь, что датчик перпендикулярно средней поверхности.
(2) Избегайте того, чтобы передающий луч облучивал предметы с помехами и создавал ложные эхо.

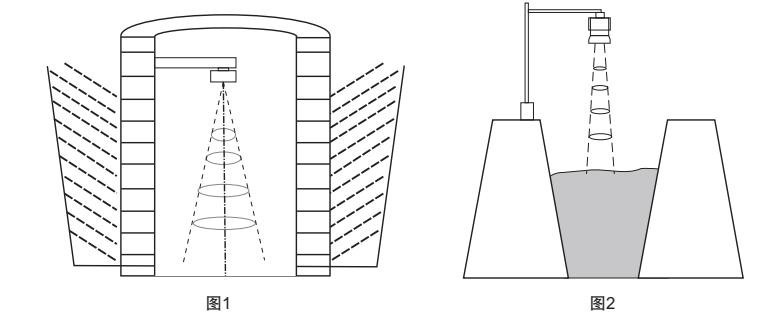

См. ниже для типичных условий труда:
Применение:
Радарные датчики уровня - это инструменты, которые используются для измерения уровня различных сред в резервуарах и контейнерах.
Эти датчики работают по принципу отражения временной области, которое часто сокращается до TDR.Основной принцип работы TDR заключается в том, что электромагнитный импульс посылается по кабелю или зонду со скоростью света.
Когда электромагнитный импульс попадает на поверхность измеряемой среды, часть его отражается, создавая эхо, которое возвращается к импульсному передатчику по тому же пути.Время, необходимое импульсу, чтобы вернуться к передатчику, пропорционально расстоянию между передатчиком и поверхностью измеряемой среды.
Высота или уровень измеряемой среды можно легко рассчитать, используя этот принцип.датчик уровня радиолокации может точно измерить уровень поверхности измеряемой среды.
Поддержка и услуги:
Наш продукт Радарного уровня передатчика поддерживается всеобъемлющей технической поддержкой и услугами для обеспечения оптимальной производительности и надежности.Наша команда экспертов может помочь с установкой, конфигурации, устранения неполадок и обслуживания продукта.мы предлагаем услуги по обучению, чтобы пользователи обладали знаниями и навыками, необходимыми для эффективной эксплуатации продуктаНаша приверженность удовлетворению клиентов означает, что мы всегда готовы помочь с любыми проблемами или проблемами, которые могут возникнуть.
Упаковка и перевозка:
Упаковка продукта:
- Радарный передатчик будет упакован в прочную картонную коробку.
- Продукт будет закреплен пеной, чтобы предотвратить повреждение во время транспортировки.
- Все необходимые руководства, кабели и аксессуары будут включены в упаковку.
Перевозка:
- Мы предлагаем бесплатную доставку в любое место в США.
- Для международных заказов стоимость доставки будет рассчитываться на основе пункта назначения и веса пакета.
- Все заказы будут отправлены в течение 1-2 рабочих дней после получения оплаты.
- Номер отслеживания будет предоставлен покупателю после отправки продукта.
