Домой > продукты > Беспроводной передатчик давления >

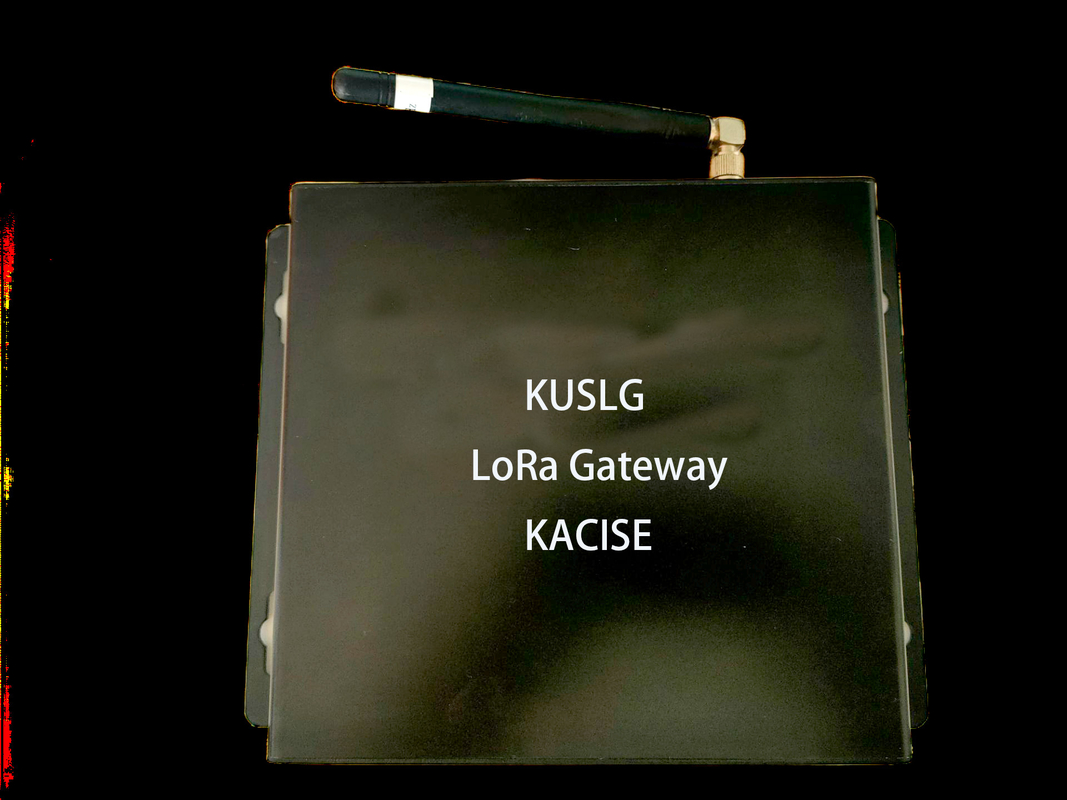

LoRa Gateway поддерживает ADR Более высокая скорость, более низкое потребление энергии Напряжение питания 12V ESD 8000V

LoRa Gateway поддерживает ADR Более высокая скорость, более низкое потребление энергии Напряжение питания 12V ESD 8000V

более низкое потребление энергии через шлюз LoRa

Входные двери ADR LoRa

12В шлюз LoRa

Место происхождения:

Китай (Континент)

Фирменное наименование:

Kacise

Сертификация:

certificate of explosion-proof, CE

Номер модели:

Ворота Лоры

Документ:

LoRa Gateway-EN.pdf

Свяжитесь с нами
Запросите цитату
Подробная информация о продукции
Напряжение питания:
12 В
Рабочее напряжение:
Рабочий ток:
562 мА
Скорость Ethernet:
100Mbps
Диапазон частот:
490/868/915 МГц
RF передает силу:
17 дБм
Частота выбросов по сравнению с температурой:
±3ppm
Сила передачи против температуры:
±3dB
Операционная температура:
-10~+60℃
ESD:
8000 В
Размер шасси базовой станции (без антенны):
155*151*38 мм
Выделить:

более низкое потребление энергии через шлюз LoRa

,

Входные двери ADR LoRa

,

12В шлюз LoRa

Условия оплаты и доставки
Количество мин заказа
1 шт.
Упаковывая детали
Каждый блок имеет индивидуальную коробку, и все коробки упакованы в стандартные упаковки или по запр
Время доставки
5-8 рабочих дней
Условия оплаты
T/T, Western Union, MoneyGram
Поставка способности
3000 часть/частей в Измеритель прокачки мелассы месяца
Описание продукта

Шлюз LoRa поддерживает ADR. Более высокая скорость, низкое энергопотребление. Напряжение питания 12 В, ESD 8000 В.



1.Введение

LoRa — это технология беспроводной связи с расширенным спектром, а LoRaWAN — это протокол связи на основе LoRa.

Как показано на рисунке выше, LoRaWAN определяет узел, шлюз и сервер, всего 3 объекта, одновременно определяя интерфейс связи между объектами, и чтобы обеспечить «взаимосвязь» продуктов мировых производителей, LoRaWAN раскрыт протокол (на данный момент последняя версия — V1.0.2) и диапазоны частот различных стран (регионов).

LoRaWAN стал одним из отраслевых стандартов Интернета вещей благодаря своему «стандартному, открытому, бесплатному и безопасному», и считается, что он будет таким же успешным, как протокол IP 30 лет назад.

LoRa Gateway поддерживает ADR Более высокая скорость, более низкое потребление энергии Напряжение питания 12V ESD 8000V 0

2.Особенность

  • Поддержка веб-параметров, что значительно повышает удобство использования и стабильность.
  • Многоканальность: на базе чипа SX1302, 8 каналов, до 10 000 узлов LoRa.
  • Большое расстояние: открытая среда может охватывать территорию радиусом 5 км.
  • Адаптивность: поддержка ADR, более высокая скорость, более низкое энергопотребление, простота расширения.
  • Совместимость: Полностью совместим с LoRaWAN, «совместим» с оборудованием различных производителей.
  • Высокое качество: платформа ARM промышленного уровня, эффективная и стабильная, основанная на системе Linux, зрелая и простая в использовании.

3.Технические характеристики

  Элементы параметров

Тест

условия

Минимум Типичный Максимум Единица
Общие электрические параметры Напряжение питания   9 12 24 В
Рабочее напряжение АРМ+SX1302 4,75 5 5.25 В
Рабочий ток   450 562 900 мА
Электрические характеристики интерфейса модуля

Ethernet

скорость

  10М 100М   б/с

Изоляция

Напряжение

сила

Утечка

ток<5 мА,

температура < 95%

  2,5 тыс.   В постоянного тока
Радиочастотные параметры LoRa Диапазон частот   490/868/915 МГц
мощность радиочастотной передачи   6 17 27 дБм
Модуляция Модуляция с расширенным спектром

Частота излучения

против температуры

от -40 до +85°С   ±3   ppm

Мощность передачи против

температура

  ±3   дБ
Максимальные условия эксплуатации

Операционная

температура

  -10   +60
ЭСР       8000 В
Размер корпуса базовой станции (без антенны) 155*151*38 мм



















































4. Электропитание и установка.

LoRa Gateway поддерживает ADR Более высокая скорость, более низкое потребление энергии Напряжение питания 12V ESD 8000V 1









Как показано на рисунке ниже, используйте «Адаптер питания 12 В» (аксессуар шлюза) для питания «Шлюза» и подключения к Интернету/Интранету через «Маршрутизатор».



5.Размеры

LoRa Gateway поддерживает ADR Более высокая скорость, более низкое потребление энергии Напряжение питания 12V ESD 8000V 2





6.Скорость и частота



6.1 Расстояние чувствительности скорости

Как показано в таблице ниже, базовая станция поддерживает 6 скоростей связи. Чем выше скорость, тем ближе эффективное расстояние связи, а чем ниже скорость, тем длиннее эффективное расстояние связи.

Сан-Франциско Скорость передачи данных (бит/с) Чувствительность (дБм) Дальность (км) 10 байт Время полезной нагрузки в эфире (мс)
7 5469 -130,0 2 65
8 3125 -132,5 4 100
9 1758 г. -135,0 6 200
10 977 -137,5 8 370
11 537 -140,0 11 740
12 293 -142,5 14 1400



Чтобы упростить использование, скорость связи динамически устанавливается сервером, и его правила таковы: узел близко к базовой станции и сигнал хороший, принимается высокая скорость, а узел находится далеко от базовой станции. и сигнал слабый, используется низкая скорость. Это называется ADR (адаптивные данные).

Скорость) технологии.



6.2 Индикаторы сигналов LoRa

Значение напряженности поля RSSI: нормальное значение -120 ~ -10 дБм, ниже -125 дБм скорость потери пакетов будет выше.

SNR: предельное значение -20 дБ.



6.3 Частота связи



область аббревиатура Восходящая линия связи: диапазон + скорость + пропускная способность Нисходящий канал RX2: диапазон+скорость+пропускная способность
Нисходящий канал RX1: диапазон + скорость + пропускная способность
Китай CN470

486,3/486,5/486,7/486,9/487,1/487,3/487,5/487,7

SF7BW125 – SF12BW125

505.3SF12BW125

506,7/506,9/507,1/507,3/507,5/507,7/507,9/508,1

SF7BW125 – SF12BW125

Север

Америка

США915

903.9/904.1/904.3/904.5/904.7/904.9/905.1/905.3

SF7BW125 – SF10BW125

923.3SF12BW500

923,3/923,9/924,5/925,1/925,7/926,3/926,9/927,5

SF7BW500 – SF10BW500

Европа ЕС868

867,1/867,3/867,5/867,7/867,9/868,1/868,3/868,5

SF7BW125 – SF12BW125

869.525SF12BW125

867,1/867,3/867,5/867,7/867,9/868,1/868,3/868,5

SF7BW125 – SF12BW125

Австралия AU915

916,8/917,0/917,2/917,4/917,6/917,8/918,0/918,2

SF7BW125 – SF12BW125

923.3SF12BW500

923,3/923,9/924,5/925,1/925,7/926,3/926,9/927,5

SF7BW500 – SF10BW500

Азия 1

Сингапур

Малайзия

Япония

АС923

АС1

922,0/922,2/922,4/922,6/922,8/923,0/923,2/923,4

SF7BW125 – SF12BW125

923.2SF10BW125

922,0/922,2/922,4/922,6/922,8/923,0/923,2/923,4

SF7BW125 – SF12BW125

Азия 2

АС923

АС2

923,2/923,4/923,6/923,8/924,0/924,2/924,4/924,6

SF7BW125 – SF12BW125

923,2/923,4/923,6/923,8/924,0/924,2/924,4/924,6

SF7BW125 – SF12BW125

Корея КР920

922.1/922.3/922.5/922.7/922.9/923.1/923.3

SF7BW125 – SF12BW125

921.9SF12BW125

922.1/922.3/922.5/922.7/922.9/923.1/923.3

SF7BW125 – SF12BW125

Индия ИН865

865.0625/865.4025/865.9850

SF7BW125 – SF12BW125

866.550SF10BW125

865.0625/865.4025/865.9850

SF7BW125 – SF12BW125

Россия RU864

864,1/864,3/864,5/864,7/864,9/868,9/869,1

SF7BW125 – SF12BW125

869.1SF12BW125

864,1/864,3/864,5/864,7/864,9/868,9/869,1

SF7BW125 – SF12BW125



7 Общайтесь с узлами



В целом базовая станция и узел общаются хорошо. Если связь не установлена, устраните причину в следующем порядке:

вероятность явление решить
30%

Базовая станция не может

получать пакеты узлов

Базовая станция находится в том же диапазоне частот, что и узел.
30%

Базовая станция не

связан с Лораваном Сейфером

Зарегистрируйте базовую станцию ​​на сервере LoRaWAN.

Базовая станция LTE (4G)

не могу подключиться к серверу

1 Проверьте, установлена ​​ли SIM-карта 4G.

задолженность;

2 Проверьте, плохой ли контакт с SIM-картой 4G;

3 Проверьте качество местного сигнала 4G;

20%

Узел не подключен к

Лораван Сейфер

Зарегистрируйте узел на сервере LoRaWAN.
5% Расстояние слишком большое Уменьшите расстояние связи между базовой станцией и узлом.
4% Помехи сигнала серьезные Переключение базовой станции и частоты узла
1% Аппаратное повреждение Свяжитесь со службой послепродажного обслуживания





8.Определение интерфейса

Базовая станция строго соответствует стандарту LoRaWAN GSID (определение интерфейса шлюза к серверу).



Вообще говоря, пока установлены следующие 3 параметра, базовый

станция может быть подключена к «любому» LoRaWAN-серверу.

1) адрес_сервера (Пояснение: адрес доменного имени сервера, например

router.cn.thethings.network)

2) serv_port_up (Пояснение: UDP-порт, загруженный на сервер базой

станция, по умолчанию 1700)

3) serv_port_down (Объяснение: сервер переходит на UDP-порт

базовая станция, по умолчанию 1700)



Стек протоколов GSID LoRaWAN показан на следующем рисунке.









LoRa Gateway поддерживает ADR Более высокая скорость, более низкое потребление энергии Напряжение питания 12V ESD 8000V 3











9. Общие проблемы и решения



Вопрос: Почему уровень потери пакетов между базовыми станциями и узлами высок?

О: Пожалуйста, проверьте, правильно ли установлена ​​и подобрана антенна.

Базовая станция <-->, сетевая среда Интернет/интранет

сервер гладкий.

Является ли принимающая среда суровой, например: препятствия очень

плотная и имеются сильные источники помех.

Включен ли на узле ADR для уменьшения внутриканальных помех.

Вопрос: На что мне следует обратить внимание при проверке близости?

О: Базовые станции и узлы должны находиться на расстоянии более 10 метров друг от друга.

возможный.

Внутренняя базовая станция Установите узел антенны из стекловолокна <-->, чтобы снять

антенна

Внутренняя базовая станция Установите антенну с клеевым стержнем <--> для установки антенны с клеевым карандашом.

палка "антенна"

Вопрос: Качество связи 4G низкое, а уровень потери пакетов высок.

О: Пожалуйста, проверьте, правильно ли установлена ​​и соответствует ли антенна 4G.

Проверьте качество сигнала 4G в вашем регионе.



10. Параметры конфигурации

Шаг 1. Подготовьте сетевое окружение



LoRa Gateway поддерживает ADR Более высокая скорость, более низкое потребление энергии Напряжение питания 12V ESD 8000V 4





Значением по умолчанию для базовой станции является 192.168.1.99, настройте ПК на 192.168.1.100 и соедините базовую станцию ​​и ПК напрямую через сетевой кабель.



Если вы хотите, чтобы базовая станция была напрямую подключена к серверу LoRaWAN в локальной сети, вы можете установить для базовой станции статический IP-адрес, при этом обязательно запишите IP-адрес (как показано на рисунке выше 172.16.0.123). ), в противном случае ПК не сможет подключиться к базовой станции!

Принцип: ПК с параметрами конфигурации должен находиться в том же сегменте сети, что и базовая станция (например, 192.168.0.x или 172.16.0.x).



Шаг 2. Войдите на базовую станцию ​​с помощью браузера.

Введите IP-адрес базовой станции, user=guest, пароль=rimelink и нажмите «Войти».



LoRa Gateway поддерживает ADR Более высокая скорость, более низкое потребление энергии Напряжение питания 12V ESD 8000V 5











Шаг 3: Настройте параметры

Поддержка настроек: адрес и порт сервера, частота, мощность, IP-адрес. Нажмите «ОК», и изменения вступят в силу немедленно!.







11.Просмотр журналов



LoRa Gateway поддерживает ADR Более высокая скорость, более низкое потребление энергии Напряжение питания 12V ESD 8000V 6



Диагностика 1: передает ли узел данные

Радиочастотные пакеты, полученные концентратором:131<-- Получено 131 пакет LoRa.

Диагностика 2: отвечает ли сервер на пакет подтверждения шлюза.

(Брандмауэр включен)

PULL_DATA отправлено:5(100,00%подтверждено) <-- Базовая станция и

у сервера обычно 5 рукопожатий

Диагностика 3: доставляет ли сервер данные узла

Радиочастотные пакеты, отправленные на концентратор:2(46 байт) <--Базовая станция передает

два пакета LoRa нисходящей линии связи
