Место происхождения: | China (Mainland) |
Фирменное наименование: | Kacise |
Сертификация: | certificate of explosion-proof, CE |
Номер модели: | KSMIT3 |
Количество мин заказа: | 1pcs |
---|---|
Упаковывая детали: | each unit has individual box and all boxes are packed in standard packages or customers requests available |
Время доставки: | 5-8 working days |
Условия оплаты: | T/T, Western Union, MoneyGram |
Поставка способности: | 1000 Pieces per Week |
Шум (rms): | 50угасс | Напряжение питания: | DC 3.3V |
---|---|---|---|
g-чувствительность: | 0.1°/с/г | Нелинейность: | 0,1% |
В натуральную величину: | 6 гаусс | Пропускная способность (-3dB): | 180 |
Плотность шума: | 200 мкг/√Гц | Стабильность предвзятости в процессе выполнения: | 0.1mg |
Высокий свет: | 3.3в постоянный электронный гироскопический датчик,электронный гироскопический датчик пешеходной навигации |

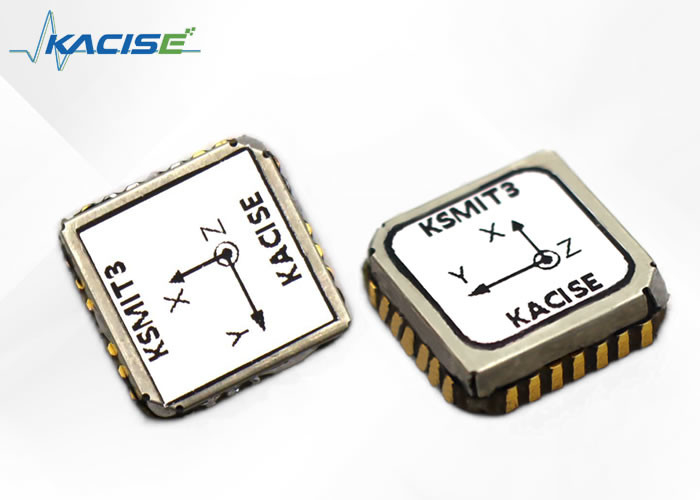

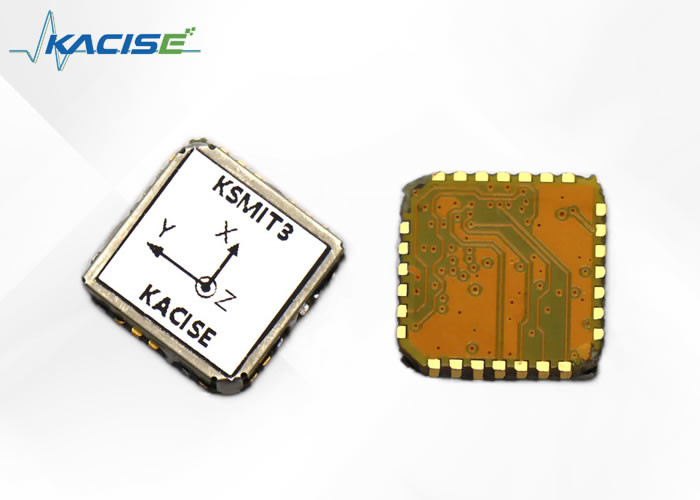

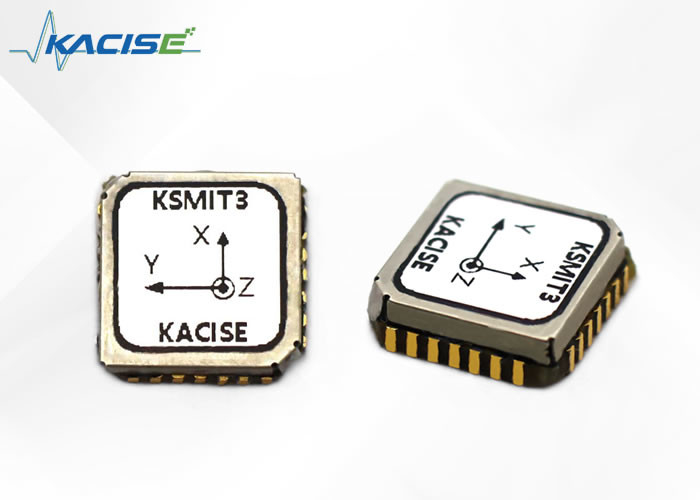

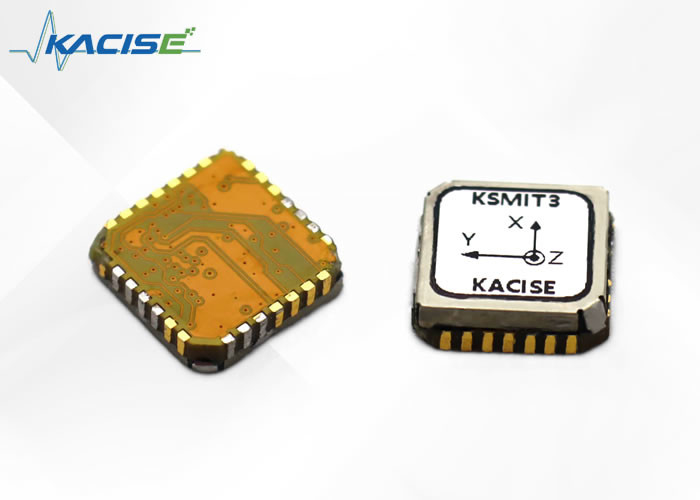

KSMIT3 представляет собой современную систему заголовков и ссылок, которая поставляется в виде полностью функционального автономного модуля.что позволяет легко интегрироваться в любую систему.
Эта инновационная система может похвастаться полностью документированным и отраслевым стандартным протоколом связи, который позволяет настраивать сообщения данных с точки зрения частоты, формата вывода и данных.Сигнал обрабатывается полностью на доскеЭта особенность делает KSMIT3 идеальным для использования в простых операционных средах MCU.
KSMIT3 обладает высокой точностью в динамических условиях с точностью переворачивания и откидывания 1 градуса RMS, а также точностью отклонения 2 градуса RMS. Его выход очень стабилен,что делает его идеальным для использования в управлении и стабилизации любого объекта или навигации, такие как дроны.
● Полная производительность AHRS на 12,1 x 12,1 мм модулях
● Точность переворачивания (динамическая) 1,0 градуса
● Точность курса 2,0 градуса
● Очень низкие требования к основному процессору
● Единый интерфейс для всего жизненного цикла продукта
● Низкая мощность (45 мВт при 3,0 В)
● Совместима с ПЛСК28 ПКБ (12,1 x 12,1 x 2,6 мм)
ИТМ | Параметры (типичные значения) | |
ОТВЕТ НА ПРЕДСТОЯЩЕСТВО | Точность замыкания (динамическая) | 2° (rms) |
Точность проката / откидывания (динамическая) | 1 градус (rms) | |
Гироскопы | Полная шкала | ±2000°/с |
Стабильность предвзятости в процессе выполнения | 10°/ч | |
Нелинейность | 00,1% | |
Изменение масштабного фактора | 00,05% | |
g-чувствительность | 0.1°/с/г | |
Плотность шума | 00,01o/s/√Hz | |
Пропускная способность (-3dB) | 180 Гц | |
Ускорители | Полная шкала | ± 16 г |
Стабильность предвзятости в процессе выполнения | 00, 1 мг | |
Нелинейность | 00,5% | |
Изменение масштабного фактора | 00,05% | |
Плотность шума | 200 мкг/√Гц | |
Пропускная способность (-3dB) | 180 | |
Магнитометр | Полная шкала | 6 гаусс |
Нелинейность | 00,1% | |
Резолюция | 120угасс | |
Шум (rms) | 50угасс | |
Интерфейсы | Напряжение питания | 3.3v DC |
серийный порт связи | TTL | |
Выходная частота | Скорость передачи 100 Hz@230400 baud |
KSMIT3 использует правостороннюю систему координат, а рамка датчика по умолчанию определена, как показано на рисунке 13.см. Руководство по интеграции аппаратного обеспеченияНа рисунке 1 перечислены некоторые из наиболее часто используемых выходов данных с их выходной системой координат.
Рисунок 1 Система фиксированных координат датчика по умолчанию для модуля KSMIT3
Скорость передачи данных 115200bps, 230400bps и 460800bps. Бит данных 8, остановка бита 1, без проверки бита. Высокие байты приходят первыми, а низкие байты последними. Частота обновления данных f=100Hz.По умолчанию скорость передачи - 230400 bps.
Количество байтов | Имя | Тип байта | Большое-ктион | Диапазон | НеИТ | Описание |
1 ~ 2 | Заголовок кадра | У,2 | 0XAA 71 | |||
3 | Номер формата кадра | Фиксированное значение 3=0x03 | ||||
4 | Длина кадра связи | Фиксированное значение 100=0x64 | ||||
5 ~ 13 | Гиро | S3*3 | 1e-4 | ±838.8608 | °/s | X/Y/Z справа/перед/вверху |
14 ~ 22 | - Да. | S3*3 | 1e-5 | ±83.88608 | g | X/Y/Z справа/перед/вверху |
23 ~ 28 | Магнитный | S3*2 | 1e-2 | ± 327.68 | УТ | X/Y/Z справа/перед/вверху |
29 ~ 31 | Хбар | S1*3 | 1e-2 | ±83886.08 | мбар | Барометр |
32 | Флаг | У,1 |
BIT1-Магнитное действительный знак 1- действительный BIT2-Барометрический действительный флаг 1- Действительный BIT3- GPS_exist GPS информация выйти или нет 0- Нет информации о GPS 1- Доступная информация по GPS Информация BIT4-GPS Действительный флаг 1- Действительный BIT5-8 Нулевое заполнение |
|||
33 ~ 40 | Система зарезервированные слова | |||||
41 ~ 49 | GPS_Vele/N/U | S3*3 | 1e-4 | ±838.8608 | м/с | GPS Восток/Север/Скорость неба |
50 ~ 60 | GPS_Lon/Lan | S2*4 | 1e-7 | ± 214.7483648 | ° | GPS LongITude/GPS LatITude |
GPS_Hmsl | S1*3 | 1e-2 | ±83886.08 | m | GPS AltITude | |
61 ~ 62 | GPS_Headmot | S1*2 | 1e-2 8 | ± 327.6 | ° | Направление по GPS |
63 | GPS_status | У,1 |
BIT1~4-Количество спутников позиционирования GPS (максимум 15) BIT5 -GPS Positioning Mark 1 Действительный BIT6~8- Тип позиционирования GPS GPS_ Fixtype 0x00=Нет исправления 0x01=Смертный расчет только 0x02=2d Поправить 0x03=3d-Fix 0x04=Gnss+мертвый прием в сочетании 0x05=Время только исправление |
|||
64 ~ 65 | GPS_Pdop | У,2 | 1e-2 | |||
66 ~ 71 | Ins_Att | S2*2 | 1e-2 | ± 327.68 | ° | Птич ±90° Прокат ±180° |
S1*2 | 655.36 | ° | Загнутость ±180° | |||
72 ~ 80 | Vn | S3*3 | 1e-4 | ±838.8608 | м/с | Вель_Е/Н/У |
81 ~ 89 | Пост | S2*4 | 1e-7 | ± 214.7483648 | ° | Длина/ширина |
S1*3 | 1e-2 | ±83886.08 | m | Высоко | ||
92 | Моды и сценарии | У,1 |
BIT1~4- Рабочий режим Align=1; Ins=2; Ahrs=3; Vg=4 BIT5~8- Сценарий работы 1=на борту ;2=в помещении; 3=на борту 4=фиксированное крыло;5=ротор |
|||
93 ~ 96 | Резерв | Нулевое заполнение | ||||
97 ~ 98 | Температура | S,2 | 1e-2 | ± 327.68 | °C | |
99 | Граф. | У,1 | ||||
100 | Код проверки | Сумма всех символов до проверки BIT |
Конфигурация булавки
Рисунок 2: Конфигурация булавки модуля KSMIT3 (высокий вид)
Число | Имя | Тип | Описание |
7 | VDDIO | Сила | Дигитальное напряжение питания |
8 | ГНД | ||
23 | UART_RX | Интерфейс UART | Ввод данных приемника |
24 | UART_TX | Интерфейс UART | Выход данных передатчика |
25 | ГНД | ||
18 | AUX_RX A | Вспомогательный интерфейс GNSS | Ввод данных приемника из модуля GNSS |
19 | UX_TX | Вспомогательный интерфейс GNSS | Вывод данных передатчика в модуль GNSS |
20 | SYNC_PPS | Вспомогательный интерфейс GNSS | Импульс в секунду ввода из модуля GNSS |
По умолчанию продукт переходит на состояние "постоянного выхода" при включении, и для установки параметров сначала должна быть отправлена команда "остановка выхода".пользователь должен включить и перезапустить, чтобы автоматически переключиться на состояние непрерывной передачи.
1 Приостановка выхода
При остановке выхода необходимо переключить по умолчанию состояние "непрерывного выхода" на состояние "настройки параметров".
Отправлено на адрес: * PA space GS01 space STOP возвращение вагона
Ответ:
* ПА пространство GS01 пространство STOP пространство 0 возврат вагона Не удалось
* PA пространство GS01 пространство STOP пространство 1 возвращение вагона успешно
2 Создать рабочие сценарии
Продукт должен переключать параметры фильтра в соответствии с различными сценариями применения.с по умолчанию на борту сценария для питания на.
Смена сцены - это переключение на "автомобильную сцену" по умолчанию, когда она включена в реальную сцену.
Отправить: * PA пространство GS01 пространство SCENES пространство 1 возврат карета
Ответ:
* PA-пространство GS01-пространство SCENES-пространство 1-пространство 0-возвращение не удалось
* ПА пространство GS01 пространство СЦЕНЫ пространство 1 пространство 1 поезд возвращается успешно
Примечание: Подчеркнутые символы включают 1-е автомобильное, 2-е внутреннее, 3-е судовое, 4-е фиксированное крыло и 5-е роторное опциональное.
3 Установка скорости
По умолчанию скорость передачи данных для включения составляет 230400 bps, которую можно переключить с помощью отправки команд.
Отправить: * PA пространство GS01 пространство BAUD пространство 1 возврат вагона
Ответ:
* PA-пространство GS01-пространство BAUD-пространство 1-пространство 0-возвоз возвращение не удалось
* ПА пространство GS01 пространство BAUD пространство 1 пространство 1 поезд возвращение успешно
Примечание: содержание подчеркнутых символов составляет 1-115200bps, 2-230400bps и 3-460800bps, которые являются необязательными.
4 Восстановление заводских настроек
Восстановление заводских настроек включает установку рабочей сцены, формата кадра, скорости передачи сигналов, магнитной деклинации и калибровки магнитного поля на значения по умолчанию.
Отправить: * PA пространство GS01 пространство RESET возвращение вагона
Ответ:
* ПА пространство GS01 пространство RESET пространство 0 возврат вагона Не удалось
*PA пространство GS01 пространство RESET пространство 1 поезд возвращение успешно
5 Установка угла магнитной деклинации
По умолчанию магнитная деклинация равна 0, с положительным магнитным северо-востоком и отрицательным магнитным западом.
Отправить: * PA пространство GS01 пространство MDEC пространство +/- XX.XX возвращение вагона
Ответ:
* ПА пространство GS01 пространство MDEC пространство 0 возврат вагона Не удалось
* ПА пространство GS01 пространство MDEC пространство 1 поезд возвращается успешно
Примечание: если угол магнитной деклинации равен -2,5 градуса, то подчеркнутая строка равна -02.50; Если угол магнитного деклинации +1,5 градуса, то подчеркнутая строка +01.50.
6 Калибровка магнитного поля
При работе магнитных датчиков ИТ неизбежно подвергается воздействию воздействия окружающих электромагнитных полей.который может привести к различной степени отклонения и деформации силы магнитного поля оси XYZ, измеренной магнитным датчикомКалибровка магнитного поля должна компенсировать мягкие и твердые магнитные помехи с помощью алгоритмов обучения окружающей среде магнитного поля.Мы настоятельно рекомендуем осуществлять калибровку магнитного поля после каждой установки и после изменений магнитного поля..
При калибровке магнитного поля окружающие помешающие вещества должны оставаться неизменными (т.е.В процессе вращения продукта и относительное положение продукта.Калибровка требует, чтобы у оператора не было мобильных телефонов, магнитных карт, ключей или металлических или электрических устройств, которые могут влиять на электромагнитное поле на его теле.
Внимание: только в пределах ограниченного диапазона помех операция калибровки магнитного поля может иметь компенсационный эффект.Диапазон магнитного датчика приблизительно между плюс и минус 1 ГаусЕсли значение помех магнитного поля превышает плюс или минус 0,5 Гаусса, магнитометр может достичь состояния насыщения,что препятствует воздействию компенсации. Когда калибровка не удается, IT указывает, что проблема возникла.
2D калибровка
Примечание: когда продукт не может вращаться в 3D, можно использовать 2D калибровку.2D калибровка может быть завершена через интерфейс или серийный порт путем выдачи команд.
1. Начало калибровки: перед калибровкой пользователем отправьте
Отправить: * PA пространство GS01 пространство MCAL пространство СТАРТ возвращение вагона
Ответ:
* PA-пространство GS01-пространство MCAL-пространство START-пространство 0-возвращение не удалось
*PA пространство GS01 пространство MCAL пространство START пространство 1 возвращение карета успешно
2 Остановить калибровку: начать горизонтальное вращение более 2 поворотов, и отправить после завершения
Отправить: * PA пространство GS01 пространство MCAL пространство END возвращение вагона
Ответ:
* PA-пространство GS01-пространство MCAL-пространство 0-возвращение не удалось
*PA пространство GS01 пространство MCAL пространство 1 пространство X: x.xx пространство Y: y.yy возвращение вагона Успешно
Примечание: возвращение результатов калибровки 0,90-1 указывает на хорошие результаты калибровки, в то время как > 1,1 или < 0,9 указывает на плохие результаты калибровки.
3. Сохранить результаты калибровки: После калибровки пользователем, решить, сохранить на основе результатов калибровки.
Отправить: * PA пространство GS01 пространство MCAL пространство SAVE возвращение вагона
Ответ:
* PA-пространство GS01-пространство MCAL-пространство SAVE-пространство 0-возвращение не удалось
*PA пространство GS01 пространство MCAL пространство SAVE пространство 1 возвращение вагона успешно
4. Ясные результаты калибровки: после калибровки пользователь решает, очистить ли на основе результатов калибровки.
Отправить: * PA пространство GS01 пространство MCAL пространство CLEAR возвращение вагона
Ответ:
* ПА пространство GS01 пространство MCAL пространство CLEAR пространство 0 возврат вагона не удалось
*PA пространство GS01 пространство MCAL пространство CLEAR пространство 1 возвращение вагона успешно
Миниатюрные летательные аппараты
• Беспилотные самолеты доставки
• Видеодроны
• Сельскохозяйственные БПЛА
Машины
• Satcom в движении (SotM)
• Строительные машины
• Мониторинг судов
Роботика
• Автономное сельское хозяйство
• Автоматизация складов
• Роботизированные руки
Другие виды применения
• Ручные устройства
• Пешеходная навигация
• VR/AR и HMD
•Помощь в навигации
