| Место происхождения: | China (Mainland) |
| Фирменное наименование: | Kacise |
| Сертификация: | certificate of explosion-proof, CE |
| Номер модели: | KSIMU03D |
| Количество мин заказа: | 1pcs |
|---|---|
| Упаковывая детали: | each unit has individual box and all boxes are packed in standard packages or customers requests available |
| Время доставки: | 5-8 working days |
| Условия оплаты: | T/T, Western Union, MoneyGram |
| Поставка способности: | 1000 Pieces per Week |
| Повторяемость с нулевым смещением: | 0.5 | Пульсация: | 100mV |
|---|---|---|---|
| Точность угла наклона ((-90°~+90°): | <0> | Диапазон измерений (настраиваемый): | ±500°/s |
| Вес: | 55 г | Нелинейность коэффициента масштаба (температура комнаты): | 200 ppm |
| Потребление энергии: | 1.5W | Диапазон измерений (можно настроить): | ±30г |
| Повторяемость коэффициента масштаба (температура комнаты): | 200 ppm | ||
| Высокий свет: | Точный электронный гироскопический датчик измерения,Электронный гироскопический датчик 200ppm,55 г. Электронный гироскопный датчик |
||
● Широкий диапазон температур работы
● Широкая полоса пропускания
● Небольшой размер
● Быстрый старт
● Высокая точность
● Высокая надежность и прочность
● Точное измерение в суровых условиях
| Параметр | KSIMU03D | |
| Параметр питания | ||
| Напряжение | 5В | |
| Потребление энергии | 1.5W | |
| волнистый | 100 мВ | |
| Ппроизводительность продукции | ||
| Вес | 55 г | |
| Точность угла наклона ((-90°~+90°) | <0,1° | |
| Точность угла проката ((-180°~+180°) | <0,1° | |
| Угол курса ((-180°~+180°) | --° | |
| Гироскоп | Диапазон измерений (настраиваемый) | ± 500°/с |
| Стабильность предвзятости нулевая ((@ вариантность Аллана) | 00,5°/ч | |
| случайная прогулка | 00,15°/√h | |
| Нулевая повторяемость предвзятости | 10°/ч | |
| Чувствительность ускорения с нулевым уклоном | 1°/h/g | |
| Нелинейность коэффициента масштаба (температура комнаты) | 200 ppm | |
| Повторяемость коэффициента масштаба (температура комнаты) | 200 ppm | |
| перекрестное сцепление | 00,1% | |
| пропускной способности | 250 Гц | |
| Ускоритель | Диапазон измерений (можно настроить) | ± 30 г |
| Стабильность с нулевым уклоном (вариантность Алана @ 25 °C) | 50 грн. | |
| Ошибка предвзятости нулевой в целом диапазоне температур | 10 мг | |
| случайная прогулка | 0.2 м/с/√ч | |
| Нулевая повторяемость предвзятости | 0.5 | |
| Повторяемость коэффициента масштабирования | 300 | |
| Нелинейность коэффициента масштаба | 100 | |
| пропускной способности | 100 | |
| Экология | ||
| Рабочая температура | -45°C+85°C | |
| Температура хранения | -55°C+105°C | |
| Вибрация | 10~2000 Гц, 6,06 г | |
| воздействие | 5000 грамм,0.1 мс | |

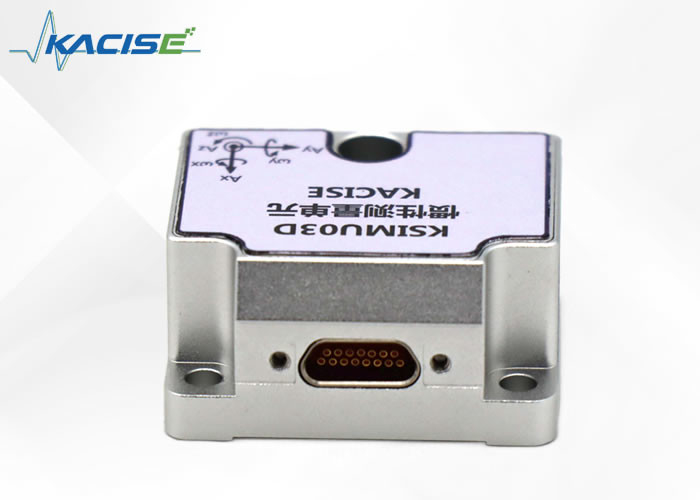

Инерционный блок KSIMU03D показан на рисунке 4.
Рисунок 4 Внешний вид ИМУ
KSIMU03D устанавливается с тремя Φ4.4 через отверстия и тремя M4 винтами (весной стиральщик и плоский стиральщик).Вставка должна быть заперта со стыком и кабель должен быть закреплен.Рекомендуется, чтобы плоскость и вертикальность поверхности установки относительно плоскости основания составляли не более 0,02 мм, не более 0,04 мм и не более 0,05 мм.8 мкм шероховатости поверхности.
Пространственные координаты:
Принцип правила правой руки1
IMU MEMS содержит три осевых пространственных координатных системы, а именно X, Y и Z. Ось X указывает на направление интерфейса электрического соединения,Ось Y указывает на левую сторону ИМУ, а ось Z указывает на верхнюю поверхность ИМУ, как показано на рисунке 1.
Рисунок 1 МПУ Пространственные координаты
Установка ИМУ должна соответствовать оси системы координат, иначе измеренные данные угловой скорости не будут точными.Вы можете быстро назначить и определить ось системы координатПротяните правую руку и расширьте палец, указательный и средний пальцы соответственно.и средний палец указывает в направлении оси z, как показано на рисунке 2.
Рисунок 2 Принцип 1 правила правой руки
Правило правой руки 2
Гироскоп с тремя степенями свободы измеряет угловую скорость в трех направлениях.направление угловой скорости вращения оси может быть быстро определеноВытяните правую руку и расширите большой палец.как показано на рисунке 3.
Рисунок 3 Принцип 2 правила правой руки
Определение направления Угол, угол наклона и угол проката
Определение угла наклона: Принимая ось X как ось вращения, против часовой стрелки положительно, горизонтально - ноль, а диапазон - [-90o, 90o].
Определение угла проката: Принимая ось Y как ось вращения, против часовой стрелки положительно, горизонтально - 0, а диапазон - [-180o, 180o].
Определение угла курса: Принимая ось Z в качестве оси вращения, против часовой стрелки положительно, север равен нулю, а диапазон [-180o, 180o].
Модель электрического разъема KSIMU03D - J30JE-15ZKN-J, а соответствующая модель разъема - J30J-15TJ. Контактное распределение показано в таблице ниже.
| Контактный номер | Определение пин | тип | иллюстрировать |
| 8 | ВСУП | Поставки | Положительное питание продукта, регулируемое постоянным током |
| 15 | ГНД | Поставки | Продукция на земле, мощность на земле и серийный порт на земле |
| 10 | RxD+ | Ввод | Положительный конец приемного интерфейса RS422 продукта |
| 2 | РхД- | Ввод | Продукт RS422 приемный интерфейс отрицательный терминал |
| 9 | TxD+ | Выход | Положительный конец выходного интерфейса RS422 продукта |
| 1 | ЧПД- | Выход | Продукт RS422 выходной интерфейс отрицательный терминал |
Протокол связи
Интерфейс связи RS422, с 8 битами данных, 1 битом старта, 1 битом остановки и без проверки; высокий байт первый, а низкий байт последний.и частота обновления данных 500 Гц.
| Количество байтов | Имя | Приблизиться | единицы | Примечание |
| 0-1. | Заголовок кадра | 0xAA55 | ||
| 2-5. | Гиро X | 1000 | °/s | Угловая скорость X гироскопа |
| 6-9 | Гиро Y | 1000 | °/s | Y гироугольная скорость |
| 10-13 | Гиро Z | 1000 | °/s | Угловая скорость гироскопа Z |
| 14-17 | Ускоритель X _ | 100000 | g | Ускорение X |
| 18-21 | Ускоритель Y | 100000 | g | Ускорение в Y |
| 22-25 | Ускоритель Z _ | 100000 | g | Ускорение Z |
| 26-29 | Угол наклона | 100 | ° | Поднимите голову, чтобы быть позитивным. |
| 30-33 | Угол проката | 100 | ° | Правый наклон положительный. |
| 34-37 | Угол курса | 100 | ° | Против часовой стрелки положительно. |
| 38-41 | Температура | 100 | °C | |
| 42 | Граф. | 0-255 Подсчет | ||
| 43 | Эффективность | Кумулятивная сумма всех байтов 0-42 принимает нижние 8 бит |
Команда настройки
1 Подготовка к установке
Остановить выход
*0RM=D (Введите)
Начать вывод
*0RM=U (Введите)
2 Установка скорости передачи
* BAUD=1 (Введите) Установите скорость на 115200
* BAUD=2 (Введите) Установите скорость передачи на 230400
* BAUD=3 (Введите) Установите скорость передачи на 460800
* BAUD=4 (Введите) Установите скорость передачи на 921600
3 Настройка частоты выхода
*FREQ=1 (Введите) Установите частоту выхода на 100 Гц
*FREQ=2 (Введите) Установите частоту выхода на 125 Гц
*FREQ=3 (Введите) Установите частоту выхода на 250 Гц
*FREQ=4 (Введите) Установите частоту выхода на 500 Гц
Автомобильная электроника относится к электронным системам, используемым в транспортных средствах для повышения их функциональности и производительности.и устройства связи, которые работают вместе для регулирования различных аспектов работы транспортного средства.
Системы управления и управления самолетами имеют решающее значение для безопасной эксплуатации самолетов.и системы управления полетом, чтобы помочь пилотам ориентироваться, поддерживайте высоту и скорость, и безопасно приземляйтесь.
Система ориентации является ключевым компонентом управления и управления воздушным судном.который необходим для поддержания стабильного полета и точной навигации.
Стабилизация платформы используется в различных приложениях, включая камеры, телескопы и радиолокационные системы.и системы управления, чтобы держать платформу устойчивой и направленной в нужном направлении, даже при наличии внешних помех.
Для поддержания этих устройств на правильном направлении используются системы стабилизации роботов и антенн.Они используют передовые датчики и алгоритмы управления для обнаружения и компенсации внешних сил и помех., обеспечивая точную и надежную работу.
Наш электронный гироскопический датчик предназначен для точного обнаружения движения в различных приложениях.Наша продукция техническая поддержка и услуги предназначены для обеспечения того, чтобы вы могли интегрировать и использовать наш гироскоп датчик эффективно в ваших проектах.
Техническая поддержка:
- Полная онлайн-документация: доступ к подробным спецификациям продукции, руководствам по интеграции,и статьи по устранению неполадок, чтобы помочь вам с любыми техническими вопросами относительно нашего электронного гироскопа.
Услуги:
- Поддержка по электронной почте: обращайтесь к нашей специализированной команде поддержки для персональной помощи при любых технических проблемах.
Мы стремимся предоставить вам поддержку, необходимую для использования нашего электронного гироскопа в полной мере.
Упаковка продукта:
Электронный датчик гироскопа надежно упакован в антистатический пакет, чтобы предотвратить любой электростатический разряд во время обращения.Затем сумку помещают в специальное пенообразовательное устройство, которое плотно удерживает датчик на местеЭта пенообразовательная пенообразовательная пенообразовательная пенообразовательная пенообразовательная пенообразовательная пенообразовательная пенообразовательная пенообразовательная пенообразовательная пенообразовательная пенообразовательная пенообразовательная пенообразовательная пенообразовательная пенообразовательная пенообразовательная пенообразовательная пенообразовательная пенообразовательная пенообразовательная пенообразовательная пенообразовательная пенообразовательная пенообразовательная пенообразовательная пенообразовательная пенообразовательная пенообразовательная пенообразовательная пенообразовательная пенообразовательная пенообразовательная пенообразовательная пенообразовательная пенообразовательная пенообразовательная пенообразовательная пенообразовательная пенообразовательная пенообразовательная пенообразовательная пено.Упаковка была разработана, чтобы быть компактной, обеспечивая при этом максимальную защиту чувствительной электроники внутри.
Перевозка:
После упаковки электронный гироскопический датчик готов к отправке.,На внешнюю коробку накладываются хрупкие наклейки, предупреждающие курьеров о необходимости тщательного обращения с содержимым.Затем посылка запечатывается тяжелой лентой и отправляется через надежную службу доставки, которая предоставляет номер слеженияКлиенты получат информацию о своем отслеживании по электронной почте, чтобы отслеживать путь своего пакета до доставки.
