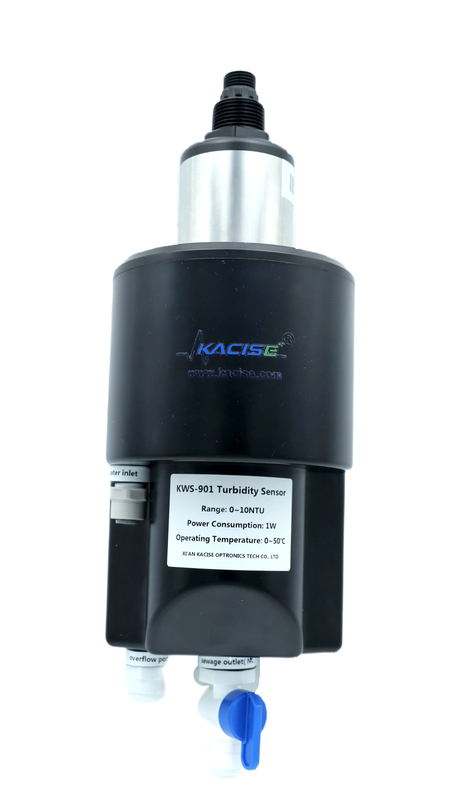

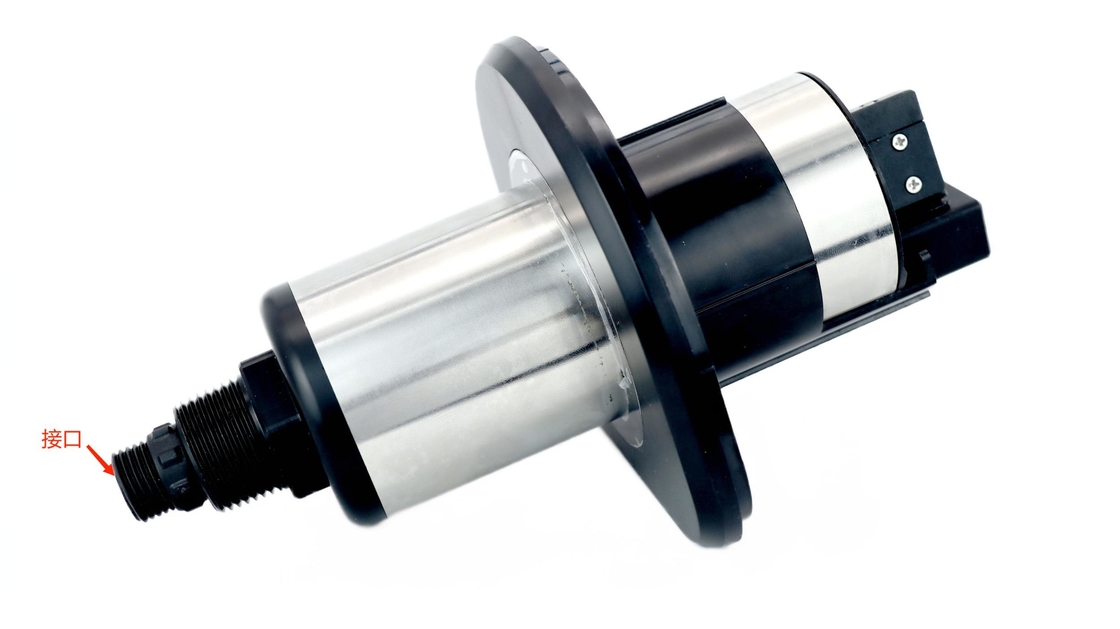

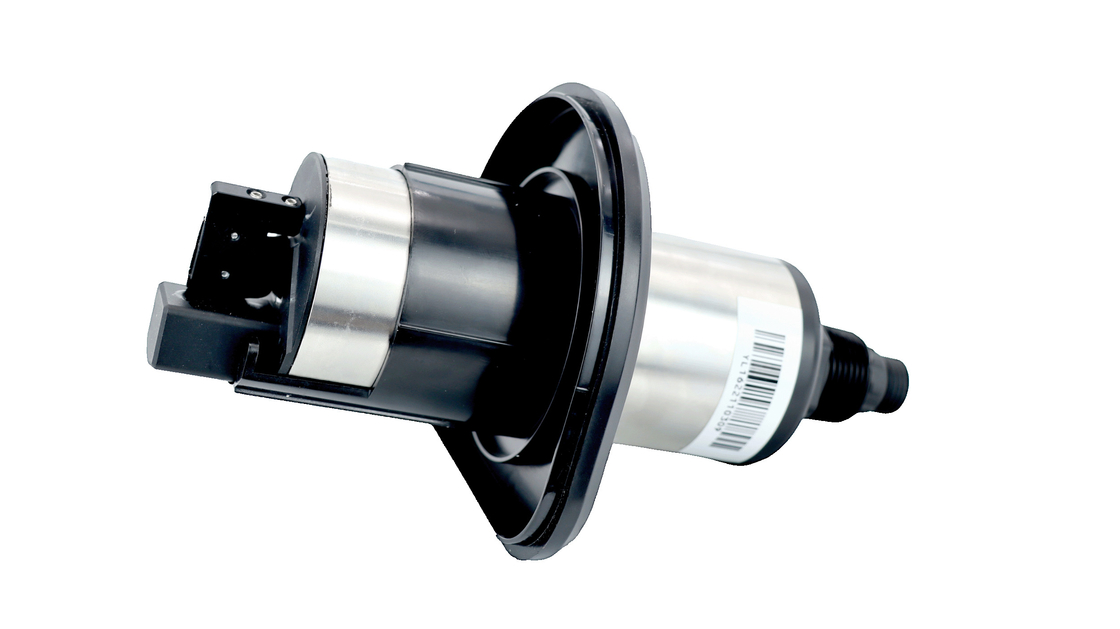

Датчики качества воды, работающие при температуре от 0 до 50 градусов для аквакультуры / промышленного производства

1.Введение

Низкочастотный турбидиметр предназначен для онлайн-мониторинга качества питьевой воды со сверхнизким

Предел обнаружения мутности, высокая точность измерения. Оборудование имеет характеристики

долгое время без обслуживания, водосберегающие работы и цифровой выход. Поддерживает удаленный

Мониторинг данных на облачных платформах и мобильных телефонах, а также связь RS485-Modbus. Это

может широко использоваться для онлайн-мониторинга мутности водопроводной воды, вторичного водоснабжения,

конечная вода из водопроводной сети, прямая питьевая вода, вода, прошедшая мембранную фильтрацию, вода для бассейнов и поверхностная вода.

2.Особенность

• Сверхнизкий предел обнаружения мутности
• высокоточное обследование
• Оборудование не требует технического обслуживания в течение длительного времени.
• Водосберегающие работы и цифровой выход
• Поддерживает удаленный мониторинг данных на облачных платформах и мобильных телефонах
• Поддержка протоколов RS-485, MODBUS
• Самостоятельно разработанный пеногаситель, измерительный блок, эффективно устраняет пузырьки воды
• Датчик поставляется с чистящей щеткой, которая может эффективно очищать световое окно.
• Онлайн-анализатор мутности использует стандартный метод рассеяния под углом 90°.

3.Диаграмма размеров сенсора

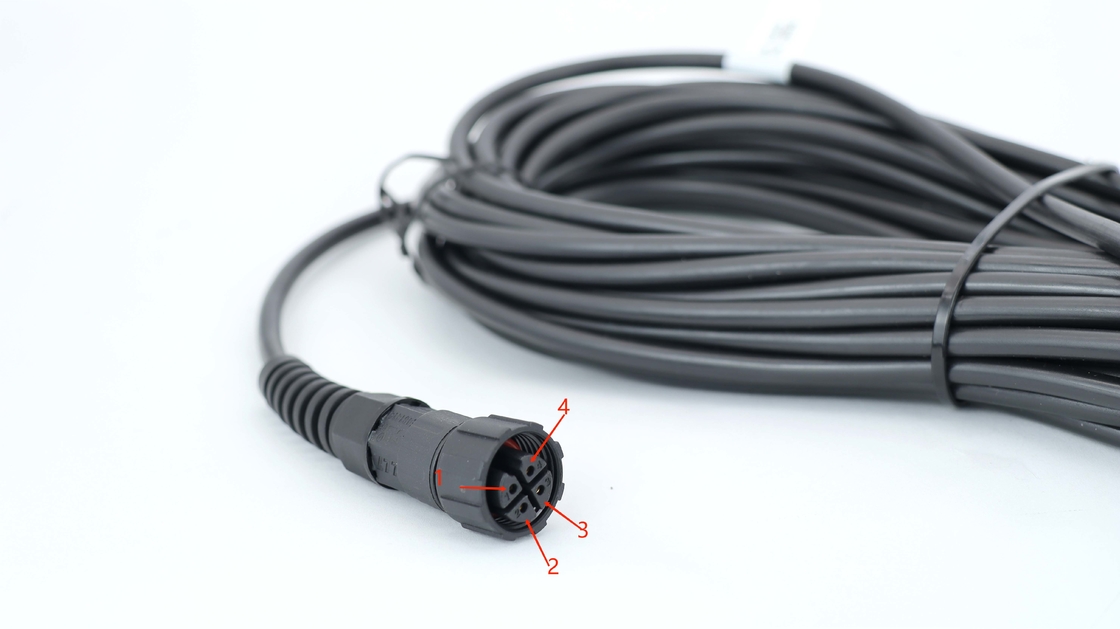

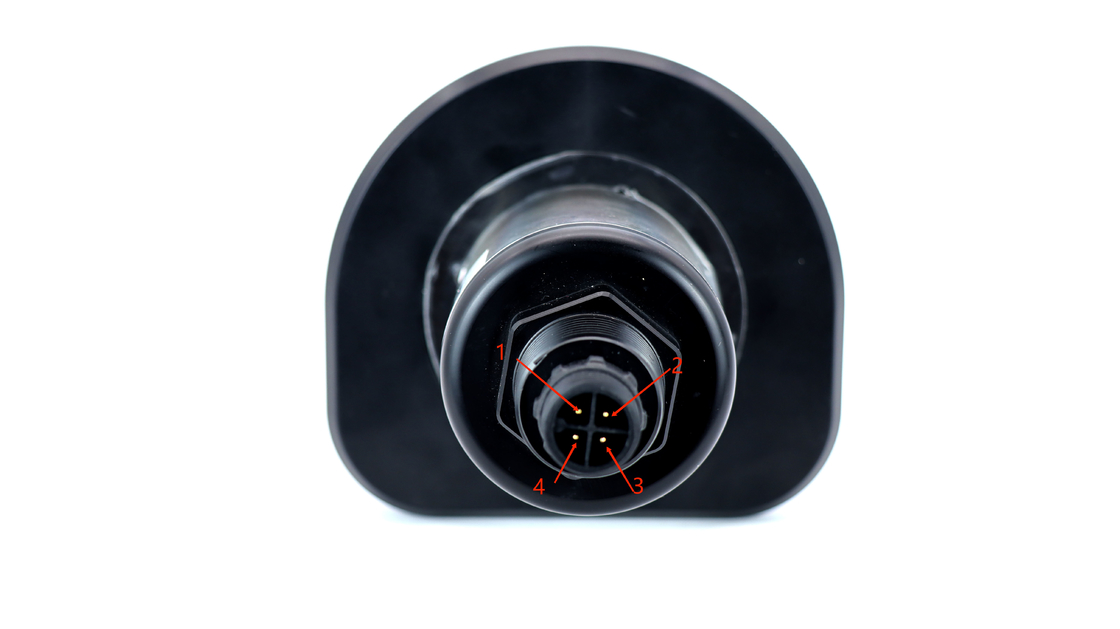

4. Определение кабеля

4-жильный экранированный провод AWG-24 или AWG-26. Внешний диаметр = 5,5 мм

1, Красный — Питание (VCC)

2, Белый—485 Дата_B (485_B)

3, Зеленый—485 Дата_A (485_A)

4, черный — земля (GND)

5. Оголенный провод — экран

5. Технические характеристики

Примечание:

1. Все приведенные выше технические параметры являются данными для стандартной жидкой среды.

2. Срок службы датчика и частота калибровки при техническом обслуживании зависят от реальных полевых условий.

6. Монтаж и эксплуатация оборудования

6.1 Таблица конфигурации

6.2Инструкции по установке

6.2.1Стационарная установка

Выберите метод установки, показанный на рисунке (a) или рисунке (b), чтобы закрепить среднюю панель на основе

фактическая среда установки.

                                           ​ ​ (a)Схема установки на стену (b)Схема установки задней панели (c)Размеры монтажной пластины

6.2.2 Меры предосторожности при установке

① Убедитесь, что объединительная плата надежно установлена;

② Убедитесь, что циркуляционный слот надежно закреплен;

③ Убедитесь, что трубы для подачи воды, перелива и канализации закреплены на месте. И два

Точки, три точки, синяя застежка, зажим для фиксации в положении, чтобы избежать утечки.

④ Особое внимание: ручной сливной клапан следует держать закрытым и открывать только для очистки.

и после этого закрылся.

6.3 Водоснабжение

(1)Слейте воду

Откройте входной переключатель, проверьте и отрегулируйте «устройство регулирования расхода» так, чтобы скорость входного потока была

поддерживаться в пределах требований индекса;

Убедитесь, что ручной клапан выхода сточных вод закрыт, откройте верхнюю крышку потока.

бак, и наблюдайте, есть ли начальный поток в фолликулярном устройстве. Если есть текущая вода, это

нормально, и если нет текущей воды или скорость потока очень низкая, проверьте, правильно ли работает входное отверстие

Вода и устройство регулирования расхода настроены нормально.

(2)Проверьте функцию хранения воды.

Откройте верхнюю крышку, и камера цилиндра в середине бассейна потока - это вода

бассейн для хранения и измерения. Проверьте, хранится ли вода нормально и уровень жидкости

медленно поднимается, пока не выльется из оставшегося рта. В то же время проверьте, есть ли

примеси и остатки в измерительном бассейне с помощью осветительного оборудования, такого как

фонарик. Если в воде есть примеси, слейте их или удалите перед повторным хранением.

(3)Установить датчик мутности

Вставьте датчик мутности в верхнюю крышку и прикрутите его к слоту для карты верхней крышки, затем

вставьте все это в бассейн и прижмите верхнюю крышку к крышке бассейна.

(4)Включение питания

После завершения вышеуказанного процесса датчик можно включить и измерить с помощью сбора данных.

протокол, передатчик и т. д.

6.4 Калибровка

Датчик мутности можно устанавливать и использовать напрямую, повторная калибровка не требуется.

для первой установки. Если это необходимо клиенту или смещение данных найдено в более поздней

обслуживание, наша компания предлагает использовать водопроводную воду в качестве образца воды для одноточечного

калибровка и параметры калибровки могут быть записаны через наш хост-компьютер или в

форма регистра протокола связи.

7. График и методы технического обслуживания

7.1Цикл технического обслуживания

Чистота очень важна для поддержания точности показаний.

7.1.1 Убедитесь, что электропитание в норме

Напряжение питания - постоянное, значение напряжения - постоянное 12-24 В, напряжение стабильное.

7.1.2 Убедитесь, что поступающая вода в норме

Из трубы течет вода;

Поступающая вода может поступать в циркуляционный бак;

Отсутствие перелива воды на входе в циркуляционный бак.

7.1.3 Проверка бесперебойности дренажа

На основании определения того, что поступающая вода находится в норме, уровень жидкости в циркуляционном

бак в норме и перелива воды нет:

Инспекционное оборудование (задняя панель, задняя панель, внутренний циркуляционный желоб) на наличие воды,

если есть вода, которая существовала до водной ситуации, то причин этого явления две,

один из них - давление воды, вода напрямую из циркуляционного бака переливается, второй - плохой

дренаж, что приводит к вытеканию воды из циркуляционного бака, если мы можем исключить слишком большое давление воды

большой, плохой дренаж.

7.2 Техническое обслуживание зонда

7.2.1 Очистите датчик

Выключите счетчик, извлеките датчик из проточного паза и очистите датчик.

При очистке светового отверстия его необходимо протирать ватным тампоном, желательно использовать ватный диск.

тампон, смоченный в спирте. Если на месте нет спирта, используйте сухой ватный тампон, если нет, используйте бумажный

полотенце.

7.2.2 Проверьте источник света

Включите датчик. После входа в режим измерения выровняйте оптический порт датчика

с белой стеной. Обычно вы можете наблюдать прерывистые красные пятна от датчика, похожие на

Лазерные указки и яркость, воспринимаемая невооруженным глазом, должны быть не меньше, чем у

Лазерные указки. Обычные неисправности источников света:

а) Никаких изменений и свечения после включения питания;

б) Красное пятно темное, гораздо менее яркое, чем лазерная указка;

в) Когда подтверждается, что световое отверстие датчика свободно от пятен воды, появляются красные пятна.

испускаемые, а не концентрированные красные яркие пятна.

В случае отказа источника света датчик можно извлечь из щели потока и отправить обратно в

производитель для ремонта и калибровки. Перед тем, как вставить датчик обратно в щель потока, он

необходимо выключить прибор; после того, как вставите его в слот циркуляции, слегка нажмите на него

рукой, чтобы убедиться, что он вставлен на место и не наклонен. Вы можете наблюдать,

Датчик устанавливается сбоку прибора.

7.2.3 Очистить циркуляционный бак

Используя щетку для труб, очистите резервуар и убедитесь, что дно и боковые стенки резервуара чистые.

без видимого осадка.

7.2.4 Проверка рабочего состояния

После завершения вышеуказанного обслуживания проводятся плановые измерительные работы, такие как забор воды.

и сбор проб может быть возобновлен, и проверочные работы, такие как значение измерения

Сравнение и одноточечная калибровка могут выполняться в соответствии с требованиями полевых условий.

8. Устранение неполадок

В таблице 5-1 перечислены симптомы, возможные причины и рекомендуемые решения для распространенных проблем.

столкнулись с турбидиметром низкого диапазона. Если ваш симптом - нет lis или ни один из

решения решат вашу проблему, пожалуйста, свяжитесь с нами.

Таблица 5-1 Список часто задаваемых вопросов

9. Описание гарантии

(1) Гарантийный срок составляет 1 год (без учета расходных материалов).

(2) Данная гарантия качества не распространяется на следующие случаи.

① В связи с форс-мажорными обстоятельствами, стихийными бедствиями, общественными беспорядками, войной (объявленной или необъявленной),

терроризм, война или ущерб, причиненный каким-либо государственным принуждением.

②повреждения, вызванные неправильным использованием, небрежностью, несчастным случаем или неправильным применением и установкой.

③Транспортные расходы по доставке товара обратно в нашу компанию.

④Транспортные расходы за ускоренную или экспресс-доставку деталей или продуктов, на которые распространяется действие

гарантия.

⑤Выезд для выполнения гарантийного ремонта на месте.

(3) Настоящая гарантия включает в себя все содержание гарантии, предоставляемой нашей компанией в отношении ее продукции.

① Настоящая гарантия представляет собой окончательное, полное и исключительное изложение условий гарантии, и ни одно лицо или агент не уполномочены устанавливать другие гарантии от имени

наша компания.

② Описанные выше средства правовой защиты в виде ремонта, замены или возврата платежа

исключительные случаи, которые не нарушают данную гарантию, а также средства правовой защиты в виде замены или возврата

Оплата производится за наши продукты. На основе строгой ответственности или другой правовой теории, наши

Компания не несет ответственности за любой другой ущерб, вызванный дефектным продуктом или небрежностью.

эксплуатации, включая любой последующий ущерб, причинно связанный с этими условиями.

10.Протоколы связи

Протокол связи RS485 использует протокол связи MODBUS, а датчики

использовались в качестве рабов.

Формат байта данных.

Чтение и запись данных (стандартный протокол MODBUS)

Адрес по умолчанию 0x01, адрес можно изменить с помощью регистра.

10.1 Чтение данных

Вызов хоста (шестнадцатеричный)

01 03 00 00 00 01 84 0А

Ответ подчиненного (шестнадцатеричный)

01 03 02 00 хх хх хх хх

10.2 Запись данных

Вызов хоста (шестнадцатеричный)

01 10 1Б 00 00 01 02 01 00 0С С1

Ответ подчиненного (шестнадцатеричный)

01 10 1Б 00 00 01 07 2Д

10.3 Расчет контрольной суммы CRC

(1) Предварительно установите один 16-битный регистр как шестнадцатеричный FF (т.е. все 1) и назовите этот регистр CRC

зарегистрироваться.

(2) Изолирование первых 8-битных двоичных данных (как первого байта коммуникационной информации

кадр) с нижними 8 битами 16-битного регистра CRC и помещая результат в регистр CRC,

оставляя верхние 8 бит данных неизменными.

(3) Сдвинуть содержимое регистра CRC на один бит вправо (в сторону младшего разряда), чтобы заполнить

старший бит с 0 и проверьте сдвинутый бит после сдвига вправо.

(4) Если выдвинутый бит равен 0: повторите шаг 3 (снова сдвиньте вправо на один бит); если выдвинутый бит равен 1, CRC

регистр и полином A001 (1010 0000 0000 0001) для изо-или.

(5) Повторяйте шаги 3 и 4 до тех пор, пока сдвиг вправо не будет выполнен 8 раз, так что все 8-битные данные будут

обработаны в полном объеме.

(6) Повторите шаги 2–5 для следующего байта кадра коммуникационной информации.

(7) Поменять местами старший и младший байты 16-битного регистра CRC, полученного после всех байтов этого

Информационный фрейм связи был рассчитан в соответствии с вышеуказанными шагами.

(8) Окончательное содержимое регистра CRC получается следующим образом: код CRC.

10.4 Таблица регистров

10.5 Алгоритмы преобразования чисел с плавающей точкой

10.5.1 Преобразование чисел с плавающей точкой в ​​шестнадцатеричные числа

Шаг 1: Преобразуем представление числа 17,625 с плавающей точкой в ​​двоичное представление с плавающей точкой.

Сначала найдем двоичное представление целой части

17 = 16 + 1 = 1×2⁴+ 0× 2³+ 0×2²+ 0×2¹+ 1×2⁰

Таким образом, двоичное представление целой части числа 17 равно 10001B.

Затем найдите двоичное представление дробной части

0,625= 0,5 + 0,125 = 1 х 2^-1+ 0 х2^-2+ 1 х2⁰

Таким образом, двоичное представление десятичной части 0,625 равно 0,101B.

Таким образом, число с плавающей точкой в ​​двоичной форме для 17,625, выраженное в форме с плавающей точкой, равно 10001,101B.

Шаг 2: Сдвиг для нахождения показателя степени.

Сдвиньте 10001.101B влево до тех пор, пока не останется только одна цифра перед десятичной точкой, чтобы получить 1.0001101B, и 10001.101B = 1.0001101 B x 2⁴. Таким образом, экспоненциальная часть равна 4, которая при сложении с 127 становится 131, двоичное представление которого равно 10000011B.

Шаг 3: Рассчитайте конечное число

Удаление 1 перед десятичной точкой 1.0001101B дает конечное число 0001101B (поскольку 1 перед десятичной точкой должна быть 1, IEEE указывает, что должна быть записана только единица после десятичной точки). Важное замечание для 23-битных конечных чисел: первый бит (т. е. скрытый бит) не компилируется. Скрытый бит — это бит слева от разделителя, который обычно устанавливается в 1 и подавляется.

Шаг 4: Определение бита символа

Положительное число имеет знаковую цифру 0, а отрицательное число имеет знаковую цифру 1, поэтому 17,625 имеет знаковую цифру 0.

Шаг 5: Преобразование в число с плавающей точкой

1 цифра знака + 8 цифр экспонента + 23 цифры мантиссы

0 10000011 000110100000000000000000B (соответствует 0x418D0000 в шестнадцатеричном формате)

10.5.2 Преобразование шестнадцатеричных чисел в числа с плавающей точкой

Шаг 1: Преобразовать шестнадцатеричное число 0x427B6666 в двоичное число с плавающей запятой 0100 0010 0111 1011 0110 0110 0110 0110 0110B в биты знака, экспоненты и мантиссы 0 10000100 11110110110110011001100110b

1 цифра знака + 8 цифр экспонента + 23 цифры мантиссы

Знаковый бит S:

Индексный бит E: 10000100B = 1×2⁷+0×2⁶+0×2⁵+0×2⁴+1×2³+0×2²+0×2⁰

=128+0+0+0+0+0+4+0+0=132

Последняя цифра M: 11110110110011001100110B = 8087142

Шаг 2: Вычисление чисел с плавающей точкой

Д =(-1)⁵×(1,0=М/2²³) ×2^Е-127

= (-1)⁰×(1.0+8087142/2²³) ×2^132-127

= 1 х 1,964062452316284 х 32

= 62,85
