Военный вибрационный датчик измерения ускорения с значениями отклонения K0/K1≤±3 мг

Военный вибрационный датчик измерения ускорения с значениями отклонения K0/K1≤±3 мг

Place of Origin:

China (Mainland)

Фирменное наименование:

Kacise

Сертификация:

certificate of explosion-proof, CE

Model Number:

KSJB2

Свяжитесь с нами
Запросите цитату
Подробная информация о продукции
значение отклонения K0/K1:
≤±3 мг
Диапазон:
±70g
Диапазон температуры хранения:
-60 ~ + 120°C
Вес:
≤80г
Размер:
Ф25,4 мм х30 мм
Шум:
5 мВ
Операционная температура:
-55°C к +85°C
Силовое питание:
12V-15V
Условия оплаты и доставки
Minimum Order Quantity
1pcs
Packaging Details
each unit has individual box and all boxes are packed in standard packages or customers requests available
Delivery Time
5-8 working days
Payment Terms
T/T, Western Union, MoneyGram
Supply Ability
1000 Pieces per Week
Описание продукта

Описание продукта:

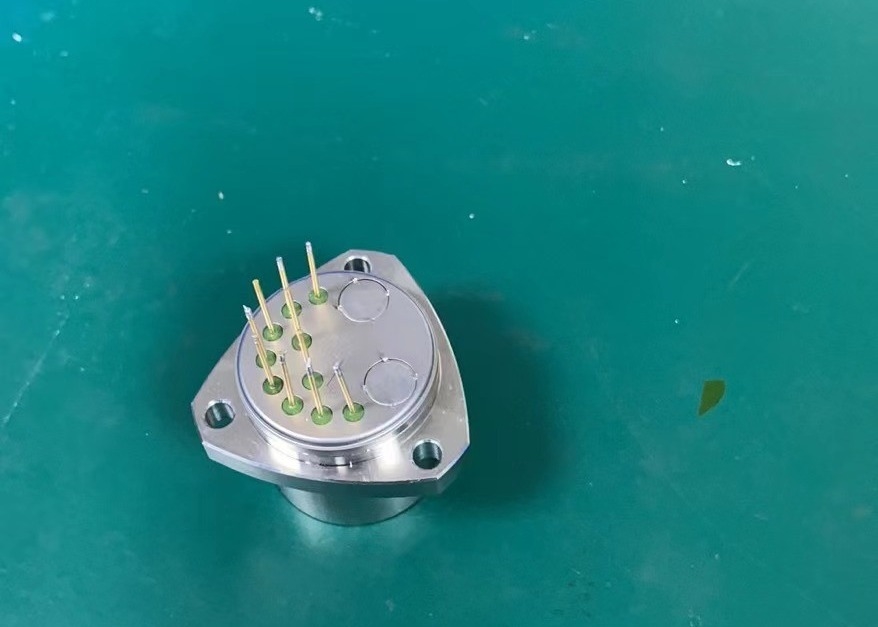

Кварцевый гибкий акселерометр серии KSJB2 является исключительно точным датчиком, предназначенным для инерциальной навигации в широком спектре военных приложений, способным измерять силы до 100 г.Этот продукт высоко ценится за исключительную долгосрочную стабильность, повторяемость, работоспособность при запуске, адаптивность к различным условиям и выдающаяся надежность.

Он может использоваться как для статических, так и для динамических испытаний, а также служит стандартным датчиком вибрации и наклона.Выходной ток датчика прямо пропорционален приложенной силе или ускорению, и пользователи могут отрегулировать его, выбрав соответствующее сопротивление для отбора проб.встроенный датчик температуры позволяет компенсировать значения смещения и масштабные факторы для минимизации последствий изменений температуры по мере необходимости.

Приложения этого датчика включают измерения инерции в высокоточных военных навигационных системах, используемых в аэрокосмической, авиационной, морской операции, оружии и различных других областях,а также испытания вибрационной изоляции и наклона оборудования для высокоточных приборов.

Военный вибрационный датчик измерения ускорения с значениями отклонения K0/K1≤±3 мг 0

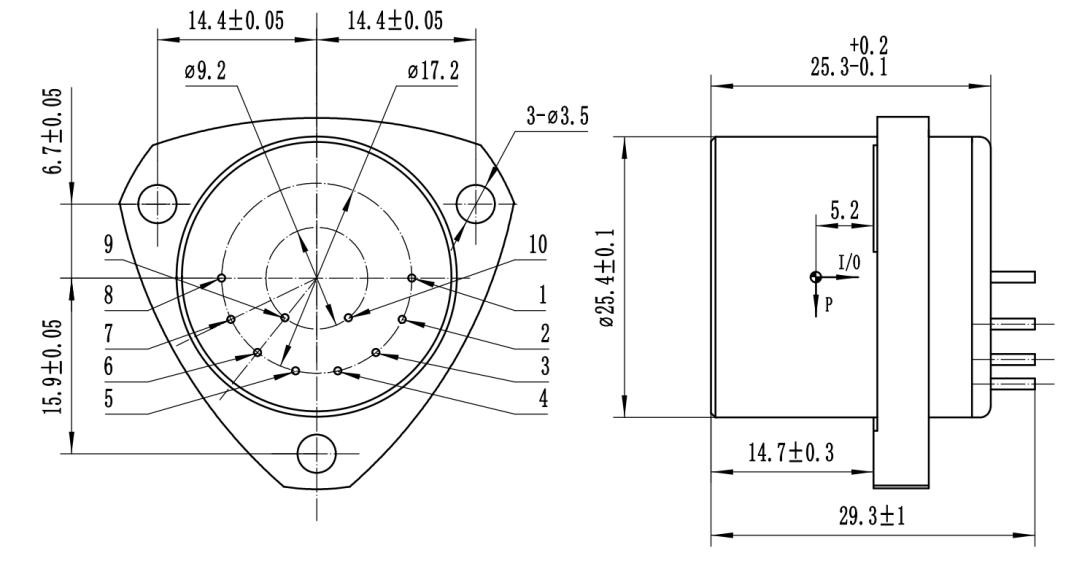

Диаграмма обзора и определение пин:

Военный вибрационный датчик измерения ускорения с значениями отклонения K0/K1≤±3 мг 1

Рисунок I: Универсальный акселерометр



Обычное определение пин: 1, выход сигнала; 2. Пустой; 3, -15V; 4, +15V; 5, питание и сигнал наземного питания; 6. Пустой; 7. Пустой; 8. Пустой; 9, -9V выход; 10, +9V выход.

Технические параметры:

Число Параметры KSJB2-01 KSJB2-02 KSJB2-03
1 Сфера применения ± 70 г ± 70 г ± 70 г
2 Предельное значение 5 мкг 5 мкг 5 мкг
3 значение отклонения K01 ≤ ± 3 мг ≤ ± 3 мг ≤ ± 5 мг
4 коэффициент масштаба K1 00,8-1,2 мА/г 00,8-1,2 мА/г 00,8-1,2 мА/г
5 Нелинейный коэффициент второго порядка K2 ≤±10μg/g2 ≤±15μg/g2 ≤±20μg/g2
6 0g 4 часа краткосрочная стабильность ≤ 10 мкг ≤ 15 мкг ≤ 20 мкг
7 1g 4 часа краткосрочная стабильность ≤ 10 ppm ≤ 15 ppm ≤ 20 ppm
8 Стойкость отклонения, повторность синтеза σK0(1σ, один месяц) ≤ 10 мкг ≤ 20 мкг ≤ 30 мкг
9 Интегрированная повторяемость по шкале σK11(1σ, один месяц) ≤ 15 ppm ≤ 30 ppm ≤ 50 ppm
10 Полная повторяемость нелинейных коэффициентов K21(1σ, один месяц) ≤±10 мкг/г2 ≤±20 мкг/г2 ≤±30 мкг/г2
11 значение отклонения Коэффициент температуры ((Среднее значение всей температурной зоны) ≤ ± 10 мкг /°C ≤±30 мкг /°C ≤±50 мкг /°C
12 Фактор масштаба Коэффициент температуры ((Среднее значение всей температурной зоны) ≤±20 ppm /°C ≤±30 ppm /°C ≤±50 ppm /°C
13 Шум ((Сопротивление отбора проб составляет 840Ω) ≤ 5 мв ≤ 5 мв ≤ 5 мв
14 Естественная частота 400-800 Гц 400-800 Гц 400-800 Гц
15 пропускной способности 800-2500 Гц 800-2500 Гц 800-2500 Гц
16 Случайные вибрации 6g ((20-2000Hz) 6g ((20-2000Hz) 6g ((20-2000Hz)
17 забастовка 100 грамм, 8 мс, 1/2 си 100 грамм, 8 мс, 1/2 си 100 грамм, 8 мс, 1/2 си
18 Диапазон температуры работы -55 ̊+85°С -55 ̊+85°С -55 ̊+85°С
19 Диапазон температуры хранения -60 ~ + 120°C -60 ~ + 120°C 60~+120°C
20 Электрическое питание ± 12 ~ ± 15 В ± 12 ~ ± 15 В ± 12 ~ ± 15 В
21 Текущее потребление ≤ ± 20mA ≤ ± 20mA ≤ ± 20mA
22 Датчик температуры Пользователь может настроить Пользователь может настроить Пользователь может настроить
23 Размер Ф25.4х30мм Ф25.4х30мм Ф25.4х30мм
24 вес ≤ 80 г ≤ 80 г ≤ 80 г

Примечание:



1. Коэффициент масштаба регулируется в соответствии с требованиями пользователя;



2.Сенсор температуры: разделен на AD590, pt1000, 18B20,



3. Цикл испытаний: разделен на 1 месяц, 3 месяца, 6 месяцев, 12 месяцев в соответствии с требованиями пользователя для испытаний;



4В соответствии с требованиями установки пользователя; Размеры могут быть слегка скорректированы в соответствии с требованиями пользователя,и другие требования к испытаниям могут быть выполнены в соответствии с требованиями клиента.
