Место происхождения:
Китай (материк)
Фирменное наименование:
Kacise
Сертификация:
certificate of explosion-proof, CE
Номер модели:
KsINS-120

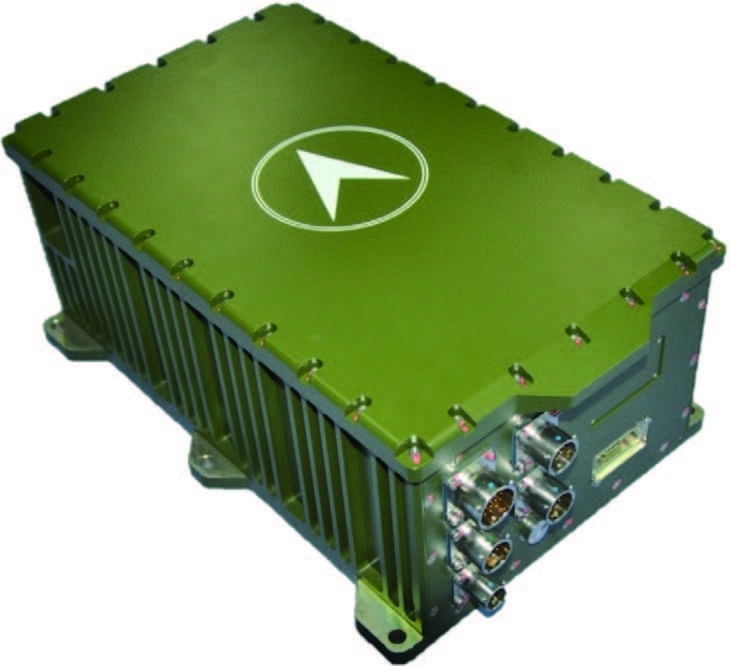

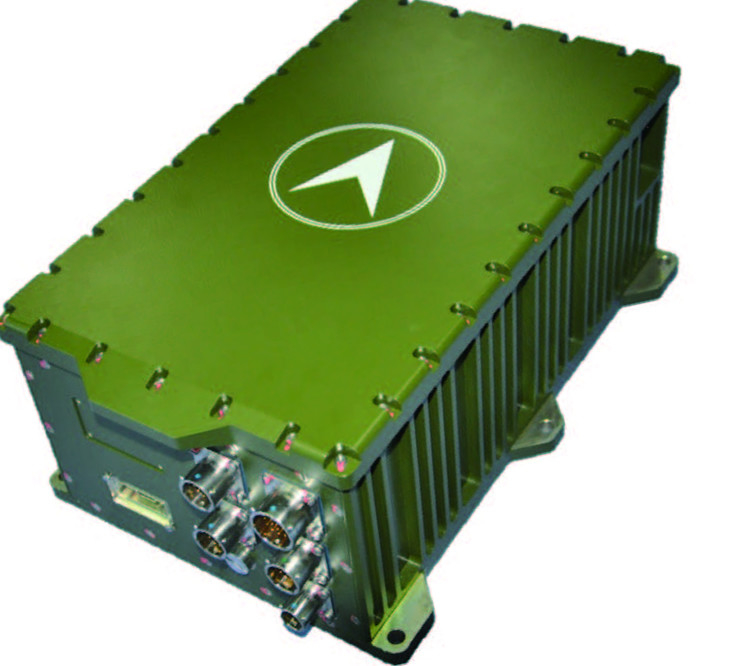

KsINS-120 оптоволоконная инерциальная навигационная система
описание продукта:
КСИNSСистема навигации 120-волоконного гиро-сцепления основана на универсальной платформе навигации инерциальной оптики нашего института.Эта платформа использует универсальную концепцию дизайна и легко вносит адаптивные изменения в соответствии с потребностями пользователяОн имеет короткий цикл разработки, высокую зрелость и хорошую надежность. и другие преимущества; его поддерживающие гироскопы, акселерометры, аналого-цифровые схемы конверсии,Навигационные компьютеры и другие компоненты - это все продукты на наших полках., которые являются зрелыми и надежными.
Особенности:
● Использование гироскопа из оптического волокна типа 120 и гибкого акселерометра из кварца
● Устойчивость гироскопа 120-го типа лучше 0,005°/ч (1σ)
● Стабильность уклонения акселерометра лучше 50μg (1σ)
● Достижение статического и динамического выравнивания основы, и может выбрать саморазрядку или на лету выравнивание в соответствии с потребностями пользователя
● Он может быть интегрирован с различной информацией, такой как спутники, лазерные спидометры, одометры, альтиметры и т. Д., Для совместной навигации, и интерфейс имеет сильную масштабируемость
Поля применения и способы применения:
Землепользование, навигация, беспилотные летательные аппараты, а также могут быть расширены на другие приложения.
Производительность системы
Навигация автомобилей | судоходство | Навигация дроном | Местная дата судна | |
Местонахождение (CEP) |
≤ 0,1%D, Помощь с одометром ≤ 0,1 м, Дифференциальная спутниковая помощь |
≤ 1 нм/8 ч, Помощь в измерении отклонений ≤ 0,1 м, Дифференциальная спутниковая помощь |
≤ 0,8 нм/ч |
≤ 1 м (относительно) |
Скорость ((1σ) | ≤ 0,2 м/с | ≤ 0,6 м/с | ≤ 0,8 м/с | ≤ 0,2 м/с (относительно) |
Заголовок ((1σ) | ≤ 0, 5 миллилитра | ≤ 0,2 миллиметра (относительно) | ||
Отношение (1σ) | ≤ 0,02° | ≤ 0,01° (относительно) | ||
Время выравнивания | Пять минут. | 15-20 минут | Пять минут. | Пять минут. |
Особенности системы:
Потребление энергии | ≤ 20 Вт | |
Размер | 335 мм (L) × 200 мм (W) × 146 мм (H) | |
вес | 12 кг | |
Входное напряжение | 18V ≈ 32V | |
Рабочая температура | -40°C ~ +65°C | |
Механическая среда | воздействие | Полусинусная волна 30 г, 11 мс |
вибрации | GJB150.16A-2009.C.3 | |
Информация об интерфейсе |
RS-422×2; RS-232×1; интерфейс Ethernet; интерфейс шины CAN; Интерфейс дальномера × 1; интерфейс высотомера; интерфейс скоротомера |
Производительность устройства
верхний | Ускоритель | ||
Стабильность предвзятости | ≤ 0,005°/ч,1σ | Повторяемость сдвига | ≤ 50μg, 1σ |
Повторяемость сдвига | ≤ 0,005°/ч,1σ | Стабильность предвзятости | ≤ 100μg, 1σ |
коэффициент масштабирования | ≤ 30ppm, 1σ | Повторяемость коэффициента масштабирования | ≤ 50 ppm, 1 σ |
случайная прогулка | ≤ 0,001° /, 1σ | Стабильность коэффициента масштаба | ≤ 50 ppm, 1 σ |
