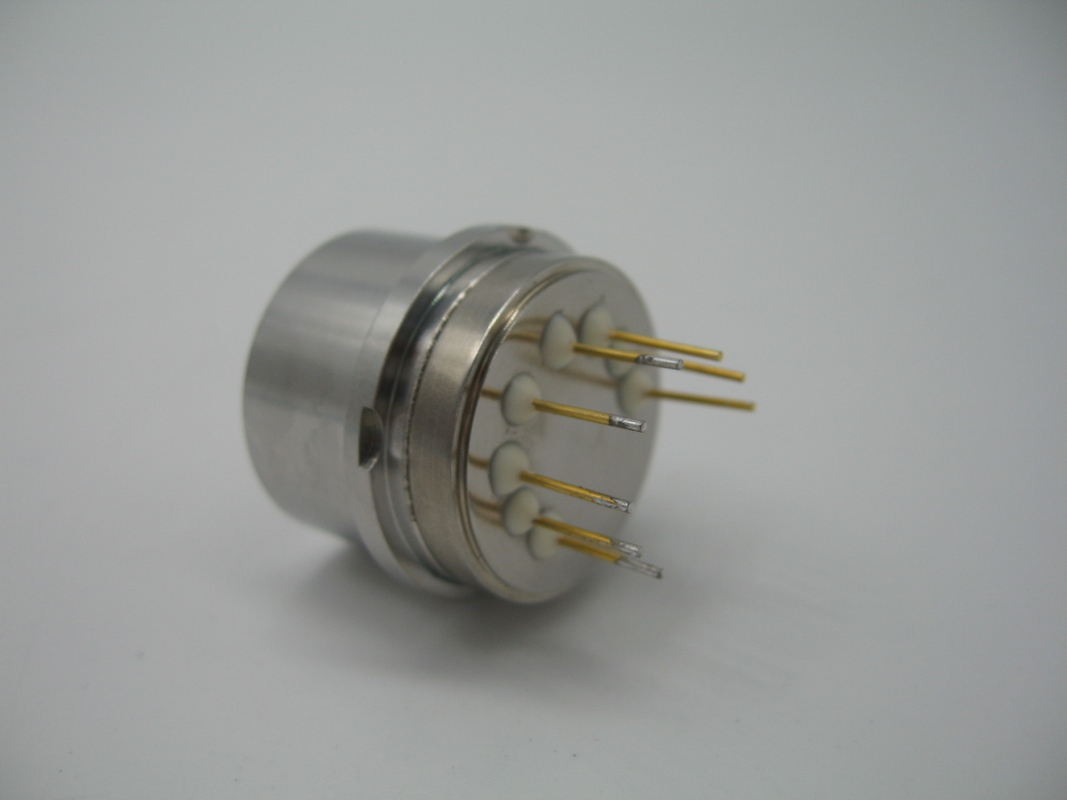

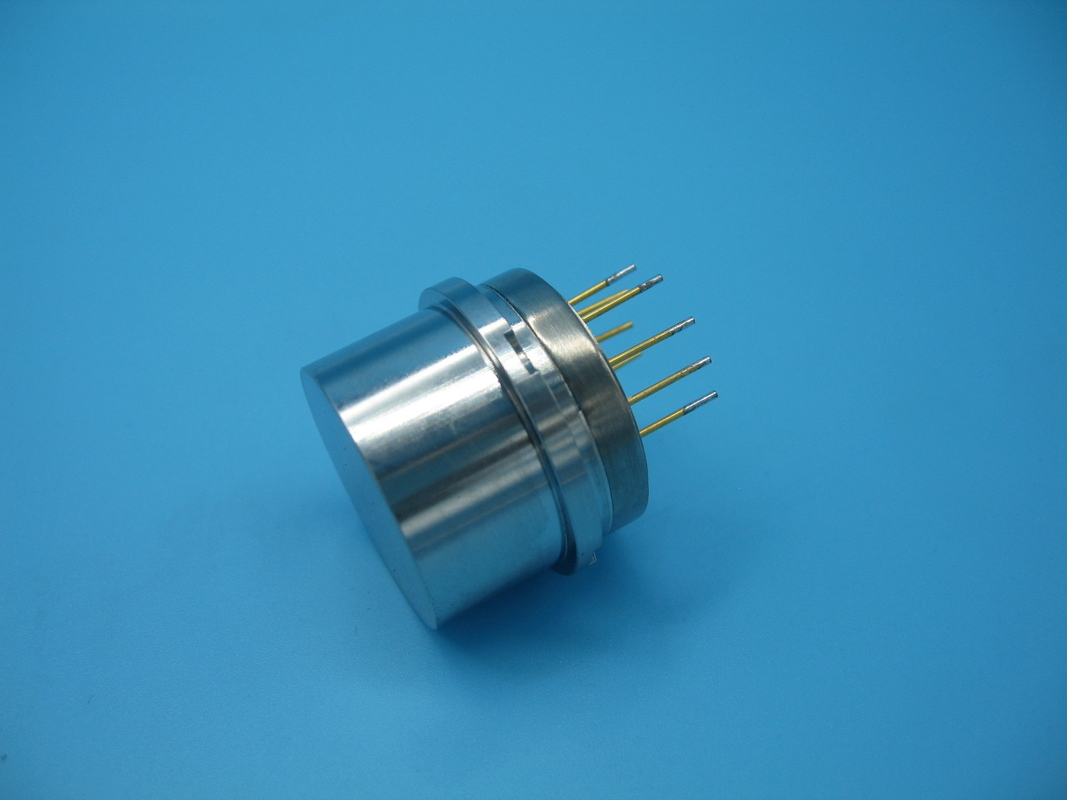

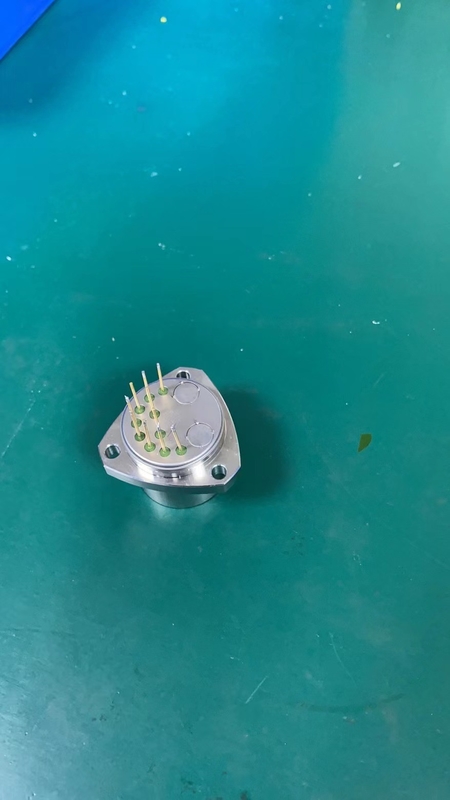

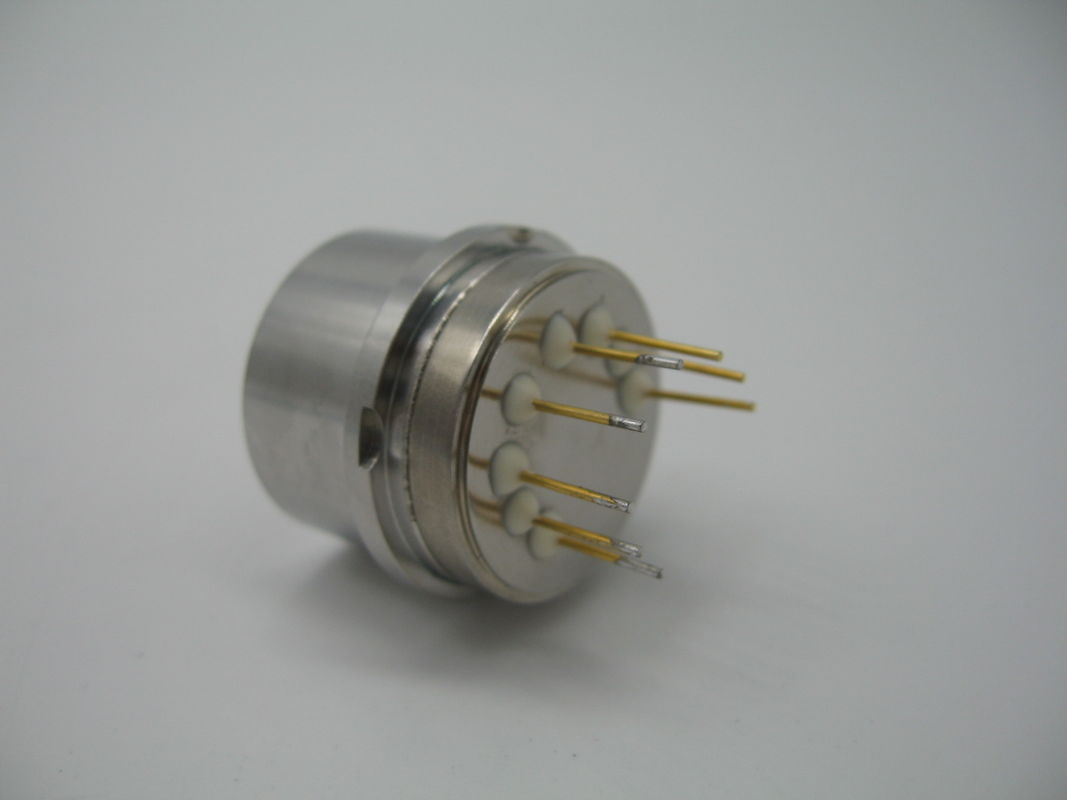

Кварцевый гибкий датчик ускорения высокой температуры и сопротивления вибрации KSJB4 используется в мостовой технике
Кварцевый гибкий акселерометр серии KSJB4 представляет собой вид акселерометра высокой температуры и сопротивления вибрации, продукт имеет отличную повторяемость, производительность запуска,устойчивость к высокой температуре и высокая надежность, может использоваться для статического испытания или динамического испытания, также является стандартным датчиком вибрации.
Продукт имеет уникальную высокотемпературную и сейсмическую конструкцию, технологию упаковки и специальную схему, выходный ток продукта пропорционален измеренному ускорению,обеспечивает измерение статического и динамического ускорения, пользователи могут выбрать подходящее сопротивление отбора проб с помощью расчета, чтобы достичь высокой точности выхода, и может быть встроен в датчик температуры в соответствии с потребностями пользователя,для компенсации за смещение и масштабный факторМы можем заменить QA650, T185, T160, JAE серии продуктов на месте, но мы используем двойной крутящий момент структуры, которая отличается от продуктов других компаний,может сделать акселерометр смещения значение и масштабного фактора более стабильнымЭтот продукт был запущен с 2010 года, и количество поставок достигло тысяч.Он стал зрелым продуктом., особенно для измерения во время бурения нефтяных скважин
Области применения: мост, плотина, нефтяная скважина, испытание наклона угольной шахты, управление высокоскоростной железной дорогой, контроль стабильности судна.
1JB4-01 Структурные размеры и определение штифтов
2JB4-02A и JB4-03A Структурные размеры и определения штифтов
3. JB4-02B и JB4-03B Размеры конструкции и определения штифтов

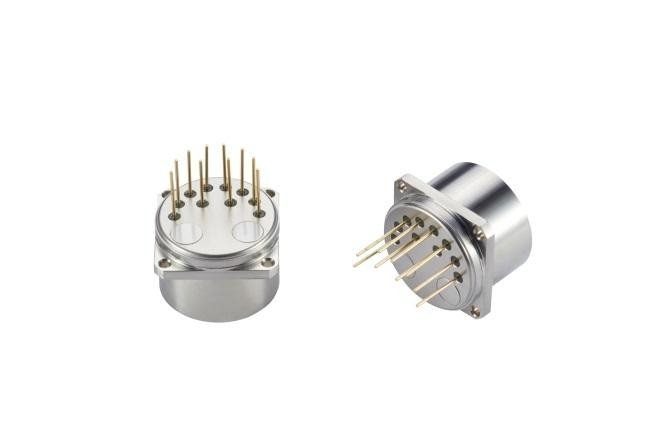

(Фигура 1 изображения продукта типа B)
(Обзор продукции типа В, рисунок 2)
4. JB4-02C и JB4-03C Размеры конструкции и определения штифтов
5. JB4-02D и JB4-03D размер конструкции и определение булавки
Определение пин:
- Выходный сигнал
- воздух
- мощность -15В
- мощность +15В
- мощность и сигнал наземный
- 6, 7, 8, пустой
- 9, -9В или pt1000
- 10, +9В или pt1000
технические параметры:
| Число |
Параметры |
KT-JB4-01 |
KT-JB4-02 |
KT-JB4-03 |
| 1 |
Сфера применения |
± 30 г |
± 30 г |
± 30 г |
| 2 |
значение отклонения K0/К1 |
< 10 мг |
< 15 мг |
< 15 мг |
| 3 |
Стойкость отклонения синтеза повторяемость σk0 (1σ, один месяц) |
< 50 мкг |
< 200 мкг |
< 200 мкг |
| 4 |
коэффициент температуры |
< 50μg/°C |
< 100μg/°C |
< 100μg/°C |
| 5 |
коэффициент масштаба K1 |
10,111,3 мА/г |
10,111,3 мА/г |
1.1 ∙ 1.3 мА/г |
| 6 |
Интегрированная повторяемость с коэффициентом масштаба σk1/k1 (1σ, один месяц) |
< 80 ppm |
< 150 ppm |
< 150 ppm |
| 7 |
значение отклонения Коэффициент температуры ((Среднее значение всей температурной зоны) |
< 100 ppm |
< 200 ppm |
< 200 ppm |
| 8 |
Ошибка установки |
< 1500μrad |
< 1500μrad |
< 1500μrad |
| 9 |
Ошибка исправления вибрации |
< 30μg/g 2rms (50-500Hz) |
< 100 мкг/г 2 рм (50-500 Гц) |
< 100 мкг/г 2 рм (50-500 Гц) |
| 10 |
Шум |
< 3000μg-rms (0-10000Hz) |
< 3000μg-rms (0-10000Hz) |
< 3000μg-rms (0-10000Hz) |
| 11 |
Диапазон температуры работы |
-55 ≈96°C |
-55 ≈155°C |
-55 ≈ 180°C |
| 12 |
забастовка |
500 г 0,5 мс |
1000 г 0,5 мс |
1000 г 0,5 мс |
| 13 |
Случайные вибрации |
25 г @30-500 Гц |
25 г @30-500 Гц |
25 г @30-500 Гц |
| 14 |
соотношение разрешения |
< 10 мкг |
< 10 мкг |
< 10 мкг |
| 15 |
пропускной способности |
> 300 Гц |
> 300 Гц |
> 300 Гц |
| 16 |
Текущее потребление |
< 20 мА |
< 20 мА |
< 20 мА |
| 17 |
рассеивание мощности @ ±15VDC |
< 480 мВт |
< 480 мВт |
< 480 мВт |
| 18 |
Электрическое питание |
±13 до ±18В |
±13 до ±18В |
±13 до ±18В |
| 19 |
вес |
< 55 г |
< 55 г |
< 55 г |
| 20 |
Диаметр установки |
Ф25 мм |
Ф25 мм |
Ф25 мм |
| 21 |
высота |
< 21,5 мм |
< 21,5 мм |
< 21,5 мм |
| 22 |
Материалы из оболочек |
Серия 300 Нержавеющая сталь |
Серия 300 Нержавеющая сталь |
Серия 300 Нержавеющая сталь |
Примечание:
- Коэффициент масштаба регулируется в соответствии с требованиями пользователя;
- Датчик температуры: разделен на AD590, pt1000,
- Испытательный цикл: разделен на 1 месяц, 3 месяца, 6 месяцев, 12 месяцев в соответствии с требованиями пользователя к испытаниям;
- Установка в соответствии с требованиями пользователя; размеры могут быть слегка скорректированы в соответствии с требованиями пользователя, а другие требования к испытаниям могут быть выполнены в соответствии с требованиями клиента.
