Инерциальный навигационный ускоритель высокой стабильности с диапазоном ±70 г и порогом 5 мкг для прецизионных приложений

Инерциальный навигационный ускоритель высокой стабильности с диапазоном ±70 г и порогом 5 мкг для прецизионных приложений

Name: Инерциальный навигационный ускоритель высокой стабильности с диапазоном ±70 г и порогом 5 мкг для прецизионных приложений
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KSJB2
Price: 478.00 USD
Availability: InStock

высокая стабильность датчика акселерометра

точный инерциальный навигационный акселерометр

приложения для акселерометров высокой стабильности

Место происхождения:

Китай (материк)

Фирменное наименование:

Kacise

Сертификация:

certificate of explosion-proof, CE

Номер модели:

KSJB2

Свяжитесь с нами

Запросите цитату

Инерциальный навигационный ускоритель высокой стабильности с диапазоном ±70 г и порогом 5 мкг для прецизионных приложений

Подробная информация о продукции

Объем:

± 70 г

Предельное значение:

5 мкг

значение отклонения K0/K1:

≤±3 мг

Выделить:

высокая стабильность датчика акселерометра

точный инерциальный навигационный акселерометр

приложения для акселерометров высокой стабильности

Условия оплаты и доставки

Количество мин заказа

1 шт.

Упаковывая детали

каждая единица имеет индивидуальную коробку, и все коробки упакованы в стандартные пакеты или доступ

Условия оплаты

Т/Т, Вестерн Юнион, МонейГрам

Поставка способности

1000 частей в неделю

СОБЩЕННЫЕ ПРОДУКТЫ

GS16488 Инерциальное измерительное устройство с 1 каналом SPI, повторяемость предвзятости −40 °C ≤ TA ≤ +85 °C и нелинейность фактора масштаба FS=450 o/s

Лучшая цена

GSRBA500D Кварцевый гибкий акселерометр с диапазоном ± 70 г, небольшим размером 22 мм × 22 мм × 14 мм и высокой надежностью для аэрокосмических и космических приложений

Лучшая цена

GSQAT160 Кварцевый гибкий датчик ускорения со смещением <20 мг, масштабным коэффициентом 2.75 мА/g ± 1.8% и повторяемостью смещения 1 мг

Лучшая цена

Миниатюрный кварцевый гибкий акселерометр Ø18.8×21 с коэффициентом масштабирования 2.2~3.5 мА/g и повторяемостью смещения ≤100 мкг

Лучшая цена

Свяжитесь с нами

Свяжитесь сейчас

Описание продукта

Высокоточные инерциальные навигационные акселерометры для большого количества применений обладают высокой стабильностью.

Кварцевый гибкий акселерометр серии KSJB2 представляет собой высокоточный акселерометр инерционного навигационного уровня для большого количества применений (до 100 г), продукт обладает превосходной долгосрочной стабильностью, повторяемостью, пусковыми характеристиками, адаптируемостью к окружающей среде и высокими характеристиками надежности, может использоваться для статических испытаний, может использоваться для динамических испытаний, а также является стандартным датчиком вибрации и датчиком наклона.

Выходной ток продукта линейно связан с полученной силой или ускорением, и пользователь может выбрать подходящее сопротивление выборки путем расчета для достижения высокоточного выходного сигнала. Встроенный датчик температуры можно использовать для компенсации значения смещения и масштабного коэффициента, чтобы уменьшить влияние температуры окружающей среды в соответствии с потребностями пользователя.

Применение: Инерциальные измерения высокоточных инерциальных навигационных систем в аэрокосмической, авиационной, морской, оружейной и других областях, а также испытания виброизоляции и наклона прецизионного приборного оборудования.

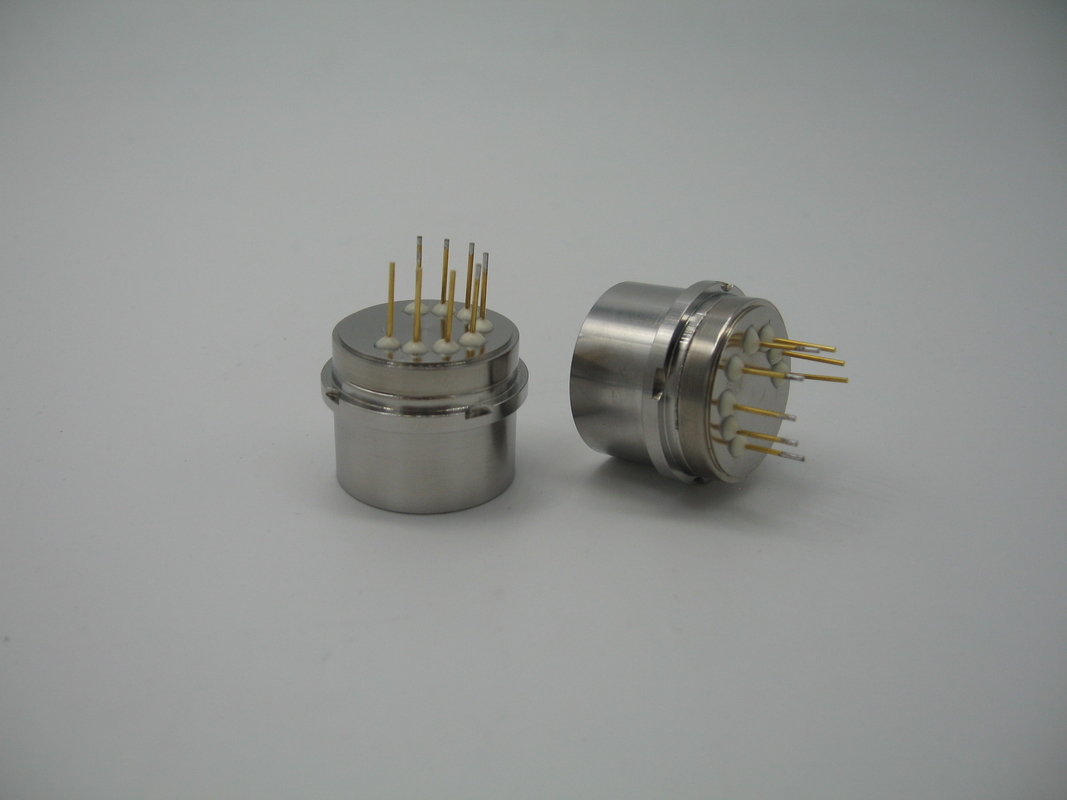

Инерциальный навигационный ускоритель высокой стабильности с диапазоном ±70 г и порогом 5 мкг для прецизионных приложений 0

Контурная схема и определение контактов:

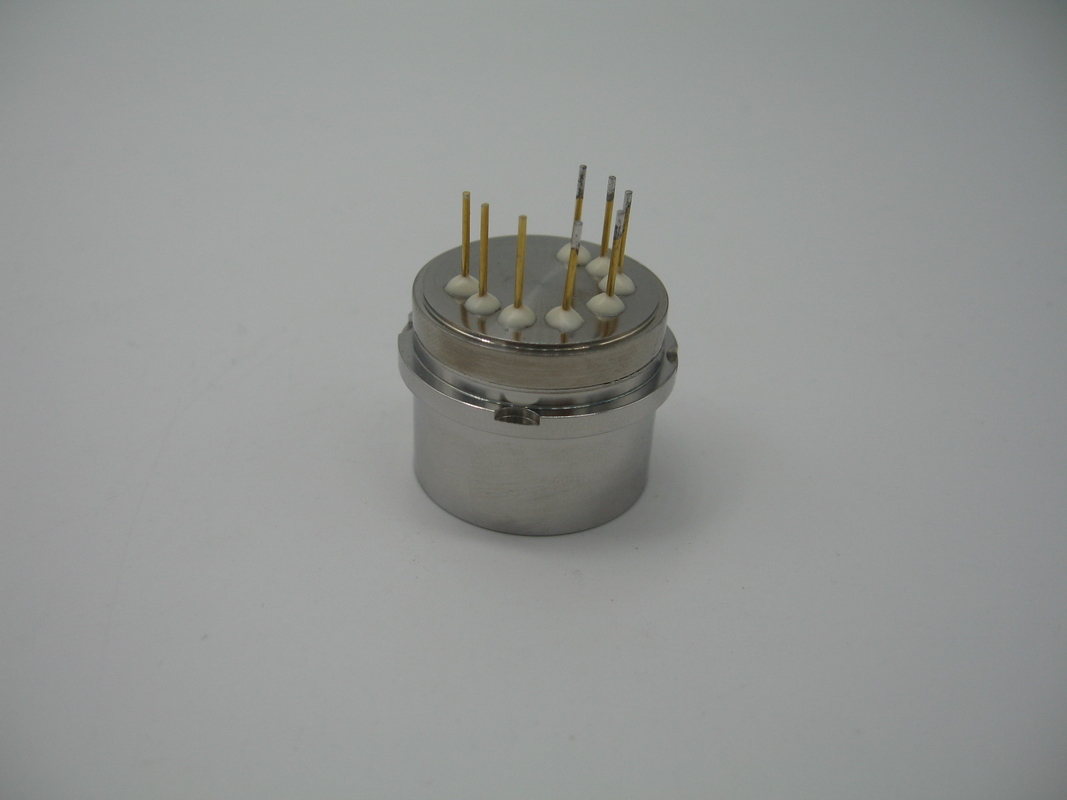

Инерциальный навигационный ускоритель высокой стабильности с диапазоном ±70 г и порогом 5 мкг для прецизионных приложений 1

Рисунок I: Универсальный акселерометр

Обычное определение контакта:

1, выход сигнала;
2. Пустой;
3, -15В;
4, +15В;
5, источник питания и сигнальная земля;
6. Пустой;
7. Пустой;
8. Пустой;
9, выход -9 В;
10, выход +9 В.

технические параметры:

Число	Параметры	КСЖБ2-01	КСЖБ2-02	КСЖБ2-03
1	Объем	±70 г	±70 г	±70 г
2	Пороговое значение	5 мкг	5 мкг	5 мкг
3	значение отклонения K₀/К₁	≤±3 мг	≤±3 мг	≤±5 мг
4	масштабный коэффициент К₁	0,8~1,2 мА/г	0,8~1,2 мА/г	0,8~1,2 мА/г
5	Нелинейный коэффициент второго порядка K₂	≤±10 мкг/г2	≤±15 мкг/г2	≤±20 мкг/г2
6	0g 4 часа кратковременная стабильность	≤10 мкг	≤15 мкг	≤20 мкг
7	1 г 4 часа кратковременная стабильность	≤10 частей на миллион	≤15 частей на миллион	≤20 частей на миллион
8	повторяемость синтеза значений отклонения σK₀(1σ, один месяц)	≤10 мкг	≤20 мкг	≤30 мкг
9	Масштабный коэффициент интегрированной повторяемости σK₁/К₁(1σ, один месяц)	≤15 частей на миллион	≤30 частей на миллион	≤50 частей на миллион
10	Комплексная повторяемость нелинейных коэффициентов K₂/К₁(1σ, один месяц)	≤±10 мкг/г2	≤±20 мкг/г2	≤±30 мкг/г2
11	значение отклонения Температурный коэффициент (среднее значение всей температурной зоны)	≤±10 мкг/℃	≤±30 мкг/℃	≤±50 мкг/℃
12	Масштабный коэффициент Температурный коэффициент (среднее значение всей температурной зоны)	≤±20 частей на миллион/℃	≤±30 частей на миллион/℃	≤±50 частей на миллион/℃
13	Шум (сопротивление выборки 840 Ом)	≤5 мВ	≤5 мВ	≤5 мВ
14	Собственная частота	400~800 Гц	400~800 Гц	400~800 Гц
15	пропускная способность	800~2500 Гц	800~2500 Гц	800~2500 Гц
16	Случайная вибрация	6 г (20–2000 Гц)	6 г (20–2000 Гц)	6 г (20–2000 Гц)
17	ударять	100 г, 8 мс, 1/2син	100 г, 8 мс, 1/2син	100 г, 8 мс, 1/2син
18	Диапазон рабочих температур	-55～+85℃	-55～+85℃	-55～+85℃
19	Диапазон температур хранения	-60~+120℃	-60~+120℃	60~+120℃
20	Источник питания	±12~±15В	±12~±15В	±12~±15В
21	Текущее потребление	≤±20 мА	≤±20 мА	≤±20 мА
22	Датчик температуры	Настраиваемый пользователем	Настраиваемый пользователем	Настраиваемый пользователем
23	измерение	Ф25,4X30 мм	Ф25,4X30 мм	Ф25,4X30 мм
24	масса	≤80 г	≤80 г	≤80 г

Примечание:

1. Масштабный коэффициент настраивается в соответствии с требованиями пользователя;
2. Датчик температуры: разделен на AD590, pt1000, 18B20,
3. Цикл тестирования: разделен на 1 месяц, 3 месяца, 6 месяцев, 12 месяцев в соответствии с требованиями пользователя к тестированию;
4. В соответствии с требованиями к установке пользователя; Размеры могут быть слегка скорректированы в соответствии с требованиями пользователя, а другие требования к испытаниям могут быть выполнены в соответствии с требованиями заказчика.
