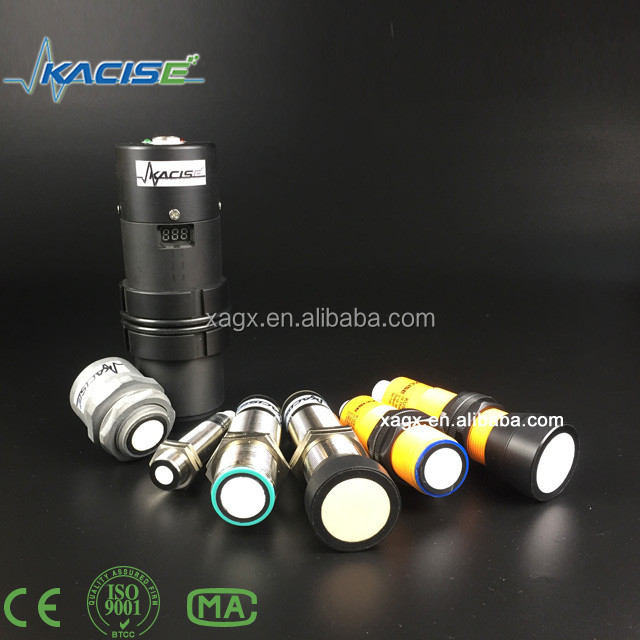

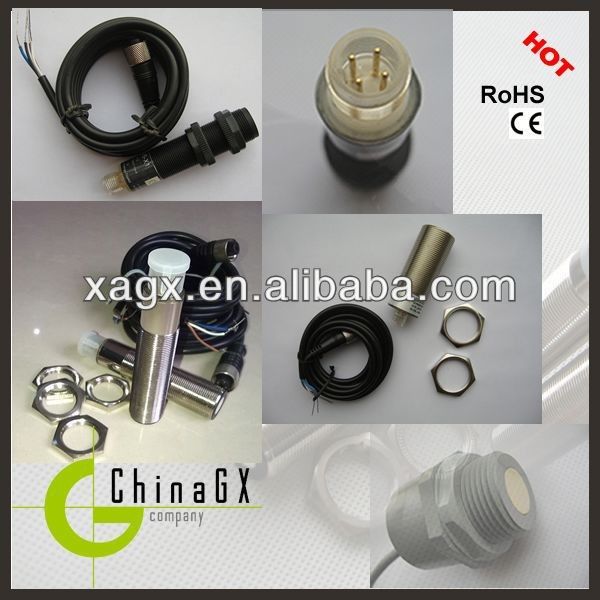

Введение
Ультразвуковые датчики серии GXUS охватывают различные сценарии применения в промышленной автоматизации.задачи измерения уровня заполнения или обнаружения уровня заполнения в воротах и дверях: они предлагают решения для самых разных требований.
Датчики с цифровыми выходами переключения или аналоговым интерфейсом 4-20 мА являются обычным явлением.Большинство датчиков могут быть обучены или параметризированы через интерфейс и, следовательно, адаптированы к соответствующему приложению.
Особенности
Высокое разрешение
Короткое время отклика
Небольшая слепая зона
Различные выходные возможности: коммутатор, аналоговый или RS232/485 выход
Спецификация
GXUS-M18
GXUS-M30
|
Диапазон обнаружения
|
70... 1000 мм; 120... 2000 мм; 200... 3000 мм
|
|
Стандартная целевая пластина
|
100 мм х 100 мм
|
|
Частота преобразователя
|
приблизительно 255 кГц
|
|
Задержка ответа
|
приблизительно 125 мс
|
|
Синий светодиод
|
Включение
|
|
Желтый светодиод
|
твердые: объект в диапазоне оценки
|
|
мигает: функция программы, обнаружен объект
|
|
Светодиод красного цвета
|
твердое: ошибка
|
|
мигает: функция программы, нет обнаруженного объекта
|
|
Рабочее напряжение UВ.
|
10... 30 В постоянного тока, риппл 10 % SS
|
|
Ток подачи без нагрузки I0
|
≤45 мА
|
|
Тип выхода
|
1 аналоговый выход 0-10В или 4...20mA.
|
|
Резолюция
|
0.11 мм при максимальном диапазоне обнаружения
|
|
Отклонение характеристической кривой
|
±1 % от полной стоимости
|
|
Точность повторения
|
±0.1 % от стоимости по полной шкале
|
|
Импеданс нагрузки
|
> 1kOhm
|
|
Влияние температуры
|
±1.5 % от полномасштабной стоимости
|
|
Температура окружающей среды
|
-25... 70 °C (-13... 158 °F)
|
|
Температура хранения
|
-40... 85 °C (-40... 185 °F)
|
|
Тип соединения
|
Подключатель устройства M12 x 1, 4-прикосновный
|
|
Степень защиты
|
IP65 (IP66 можно выбрать)
|
|
Материал
|
Оборудование: никелированная латунь
или из нержавеющей стали
или пластика
|
|
Преобразователь: эпоксидная смола/полая стеклянная сфера;
полиуретановая пена
|
Корректировка пределов оценки
Ультразвуковой датчик имеет аналоговый выход с двумя учетными значениями оценки, которые устанавливаются путем применения напряжения питания -UB или +UB к входу TEACH-IN.На входе TEACH-IN напряжение питания должно быть применено в течение не менее 1 с.. светодиоды указывают, распознал ли датчик цель во время процедуры TEACH-IN. Нижний предел оценки A1 преподается с -UB, A2 с +UB.
Можно установить две различные функции вывода:
1Аналоговое значение увеличивается с увеличением расстояния от объекта (повышение рампы)
2Аналогичное значение падает с увеличением расстояния от объекта (падение рампы)
Оценочные пределы могут быть указаны только в течение первых 5 минут послеВключите электроэнергию.
Чтобы изменить пределы оценки позже,Пользователь может указать желаемые значения только после нового включения.
Подъемная пандус TEACH-IN (A2 > A1)
-Объект позиции при нижнем пределе оценки
- нижняя граница A1 с - UB
- Положение объекта на верхнем пределе оценки
- верхняя граница A2 с + UB
Рампа для падения TEACH-IN (A1 > A2):
-Объект позиции при нижнем пределе оценки
- нижний предел A2 с + UB
- Положение объекта на верхнем пределе оценки
- верхняя граница A1 с - UB
Настройка по умолчанию
A1: неработающая площадь
A2: номинальный диапазон обнаружения
Режим работы: поднимающаяся пандус
Дисплеи с светодиодными лампами
|
Дисплеи в зависимости от режима работы
|
Красный светодиод
|
Желтый светодиод
|
|
Предел оценки TEACH-IN
Объект обнаружен
Никакого объекта не обнаружено
Объект неопределенный (недействительный TEACH-IN)
|
отключить
вспышки
на
|
вспышки
отключить
отключить
|
|
Нормальный режим (диапазон оценки)
|
отключить
|
на
|
|
Вина
|
на
|
предыдущее состояние
|
GXUS-M56
|
Дальность действия
|
50...500 мм;100...1000 мм;200...3000 мм;300...5000 мм;
500...6000 мм
|
|
Резолюция
|
3 мм или 0,1%(Какой больше?)
|
|
Время ответа
|
< 200 мс
|
|
Дисплей
|
Светодиодные
|
|
Угол выброса
|
20°
|
|
Аналоговый выход
|
4~Загрузка 20mA/500Ω
|
|
Sвыпуск ведьмы
|
РЕЛЕЕ постоянного тока 30В/ 5А, PNP/NPN(Обязательно)
|
|
RS232/485
|
Протокол MODBUS или индивидуальный протокол (необязательно))
|
|
Электрическое питание
|
Стандарт 24VDC(±15%)
|
|
Температура окружающей среды
|
- 20~+60°С
|
|
Класс защиты
|
IP65 (IP66 можно выбрать)
|
|
Установка
|
M56*2
|
