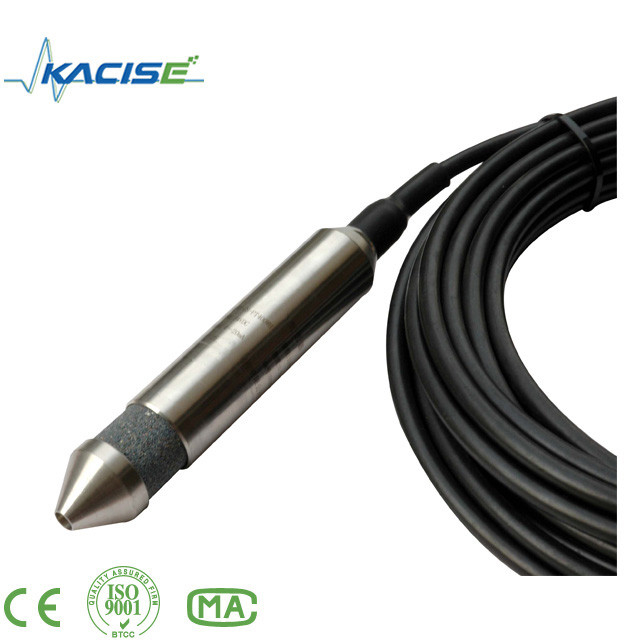

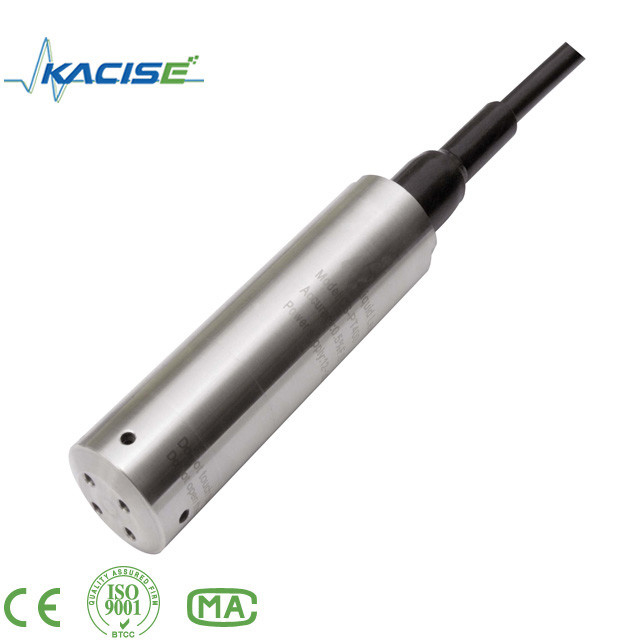

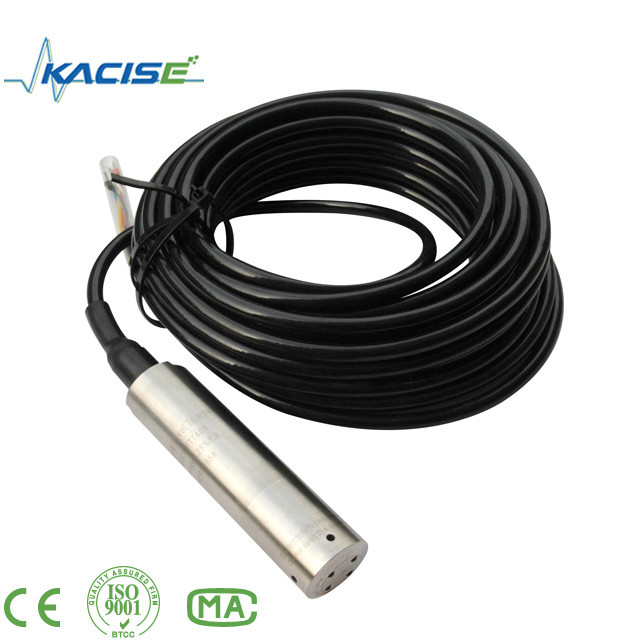

GXPS240Передатчик давления высокочастотного водоснабжения
1.Параметр
Спецификация. | Стоимость |
Диапазон давления | 0 ~ 0,5 МПа......60 МПа |
Давление нагрузки | 10,5-кратное номинальное давление (1,5-кратное) |
Давление разрыва | 3 раза номинальное давление (3X) |
Точность | ±0,5% F.S, ±1,0% F.S |
Стабильность | Типичное значение 0,25% F.S., максимальное значение: 0,4% F.S. |
Рабочая температура | -40°C~125°C |
Компенсационная температура | -10°C~70°C |
Средняя совместимость | Все каустические среды совместимы с 1Cr18Ni9Ti |
Электрическая производительность | Система 2 провода | 3 системы проводов |
Выходной сигнал | 4 ~ 20 мА | 0 ~ 5 В | 0 ~ 10 В |
Электрическое питание | 10 ~ 30 Вдц | 8 ~ 30 Вдц | 12 ~ 30 Вдц |
Давление нагрузки | (U-10)/0.02 ((Ω) | >100kΩ |
Изоляция | >100M Ω@50В |
Электрическая мощность | 500В@60 секунд |
Вибрация/Удар | 10 г/5~2000 Гц, оси X/Y/Z20g синус 11 мс |
Устойчивый к давлению | 2х106Круг давления @25°C |
Дисплейный диапазон | -9999~99999@PS101A/C |
Электрическое соединение | Терминал + водонепроницаемая розетка; защита: IP65 |
Порт давления | M20x1.5, G1/4, G1/2, NPT1/4, NPT1/2 |
Тип давления | G, A | Время ответа: 10 мс. |
Сертификат | Изоляция взрывостойкая D, сертификат CE |
EMI/EMC | EMI: EN50081-1/-2; EMC: EN50082-2 |
2Способ и структура электрического соединения:
Определение терминала с задней крышкой |
Маркировка | + | - | | |
Текущий | 24Vdc | 4 ~ 20 мА | | Штитный кабель |
Напряжение | 24 ((+) | Воут | 24 ((-) | Штитный кабель |
Выходной сигнал |
Два провода. | 4 ~ 20 мА |
Три провода | 0 ~ 5 В, 0,5 ~ 4,5 В, 1 ~ 5 В, 0 ~ 10 В (DC) |
Инструкция
Тип:Высокая температура, изоляция взрывобезопасна, передатчик давления с дисплеем, выпуск трубы.
Тип B:Изолированный взрывостойкий передатчик давления, конечный выход
Тип С:Противовзрывное устройство с дисплейным передатчиком давления, выходом терминальной линии
3. Особенности
1) Точность:00,5% F.S.
2).Сопротивление давлению ускорительное буферное соединение
3) Многочисленный диапазон давления и выход сигнала
4) Различные разъемы соединителей и портов давления
5) Неполярный выход двух проводов
6) Внутренне безопасный взрывостойкий, изоляционный взрывостойкий
7) Сертификат CE
8) Дисплей можно настроить
4. Приложения
1) Водоснабжение с преобразованием частоты
2) Сжатые природные газы
3) Вода из крана четыре дистанционного
4) Центральный кондиционер
5) Система автоматического обнаружения
6) Управление в режиме реального времени
7) Измерение давления в трубе и резервуаре
8) Система отопления котла
I. Датчик предназначен специально для космических полетов, нефтегазовых, химических, горных машинных испытаний, измерения микродавления, высокоскоростных железнодорожных вагонов.
II. Заказчик распространяется по всему миру на судостроение, специальные грузовики, химическую промышленность,
III..Помочь нашему клиенту сократить расходы, очевидно.
5. Пакет
