Оптовые экономические химические потокометры Потокометры

Принцип измерения

Закон Фарадея

Диапазон применения

Электрически проводящие жидкости

Измеренная стоимость

Первичное измеренное значение

Скорость потока

Вторичное измеренное значение

Объемный поток

Особенности

Полностью сварный датчик без обслуживания

Версия фланца с трубкой полного потока

Стандартные и более высокие давления

Большой диаметр диапазона от DN15 ~ 3000 с

прочные облицовки, одобренные для питьевой воды

Промышленно-специфические длины вставки

Модульная конструкция

Измерительная система состоит из потока

Датчик и преобразователь сигнала.

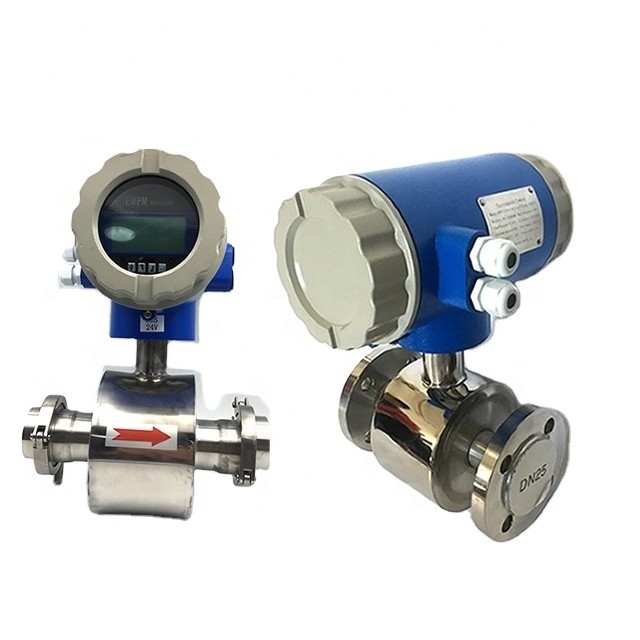

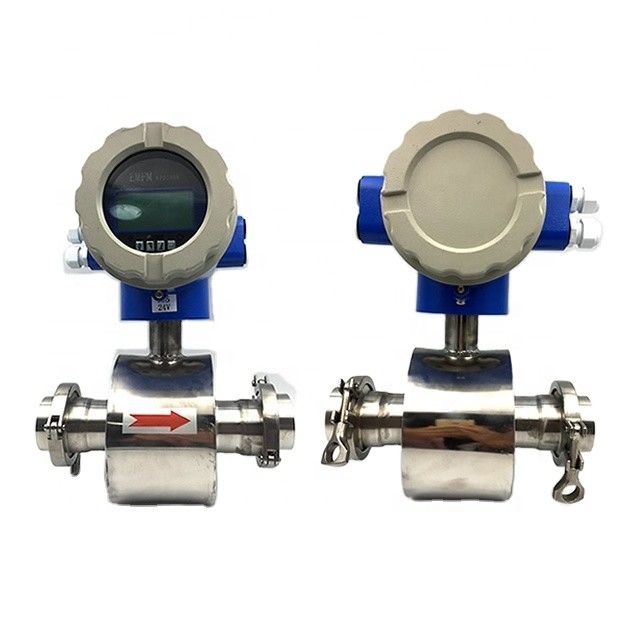

Компактная версия

С преобразователем 511B: 110 ~ 240Vac мощность

С конвертером 521B: 18~36V постоянного тока

С W800L/W800W: питание от батареи

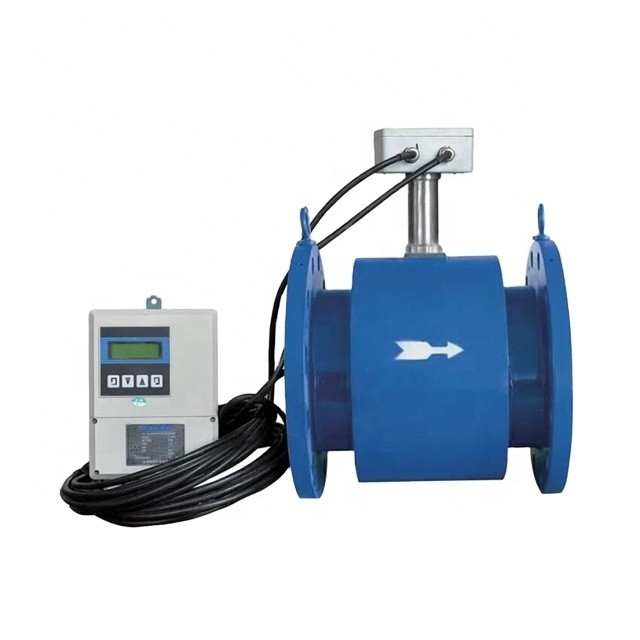

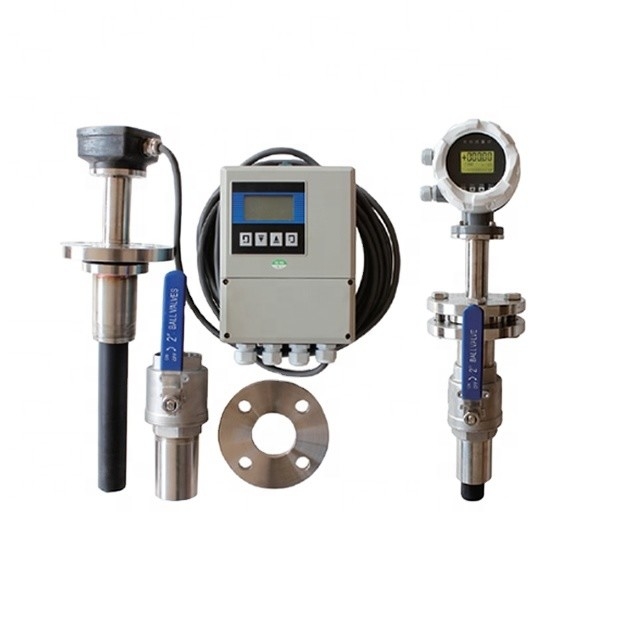

Удаленная версия

Стенная версия с преобразователем 211B

(110 ~ 240Vac или 221B конвертер 18 ~ 36V DC

С преобразователем W800F:

Диапазон измерений

-12...+12 м/с /-40...+40 футов/с

Референтные условия

Условия потока, аналогичные EN 29104

Средство: вода

Электрическая проводимость:≥300μс/см

Температура: +10 ~ +30°C/+50~+80°F

Входный сетион:≥5DN

Рабочее давление: 1 Bar/14.5 psig

Точность потокомера

Стандарт: 0,5% от ставки

Факультативно: 0,2% от ставки

Температура

Температура процесса

Прочная резиновая подкладка: -5~+60°C

Полипропиленовая оболочка: -5~+90°C

Вкладка PTEF: -5~+120°C

Температура окружающей среды

Стандартный (с алюминиевым корпусом преобразователя)

-20 ~ +60°C(Защита электрической техники от самонагрева при температуре окружающей среды выше 55 °C)°C

Температура покрытия

-20 ~ 70°C

Давление

EN 1092-1

DN2200 ~ 3000: PN2.5

DN1200~2000: PN6

DN200~1000: PN10

DN65 ~ 150: PN16

DN10~50: PN40

Другие нагрузки по запросу

Длина вставки ISO

Необязательно для DN15~600

ASME B16.5

1 ~ 24 ′′: 150 фунтов RF

Другие нагрузки по запросу

JIS

DN10~1000/ 2~40 ¢: 10K

Другие нагрузки по запросу

Падение давления

Незначительно

Жидкость

Физическое состояние

Проводящие жидкости

Электрическая непроницаемость

≥5μс/см

Допустимое содержание газа (объем)

≤ 5%

Допустимое содержание твердых веществ

≤70%

Установка

Будьте осторожны, что датчик потока всегда полностью заполнен

Подробную информацию см. главу " Предупреждения "

для установки

Направление потока

Вперед и назад

Стрелка на датчике потока указывает на положительный поток

направление

Пропускная способность

≥ 5 DN

Выходной ход

≥ 2 DN

Фланц

EN1092-1

DN25~3000 в PN6~40

ASME

1 ~ 120 ̊ в 150 фунтов RF

JIS

25 ~ 1000 в 10 ~ 20k

Конструкция поверхности уплотнения

RF

Другие размеры или номиналы давления по запросу
