| Место происхождения: | Шэньси, Китай |
| Фирменное наименование: | KACISE |
| Номер модели: | ДАТЧИКИ KACISE УЛЬТРАЗВУКОВЫЕ |
| Цена: | $50.00 - $180.00/pieces |
|---|---|
| Упаковывая детали: | запросы коробки или клиентов доступные |
| Поставка способности: | 10000 часть/частей в Голова датчика недели высококачественная ультразвуковая |
| Использование: | Датчик уровня | Теория: | Ультразвуковой датчик |
|---|---|---|---|
| Выпуск: | датчик переключателя, сетноой-аналогов датчик, цифровой датчик | Ультразвуковой датчик: | Ультразвуковой датчик |
| Аналогового выхода: | 40-20mA, 0/1-5V, 0/1-10V опционное | расстояние measuer: | 100mm-5000mm |
| Силовое питание: | 12-30VDC | Цифровой данное: | RS485, может повезти опционное на автобусе |
| Протокол цифров: | Modbus, протокол sefdefination основанный на iso опционном | Характеристика продукта: | ультразвуковой генератор датчика 40khz |
| Порт: | Шанхай или другое | ||
| Высокий свет: | Ультразвуковой жидкий ровный метр,Голова ультразвукового преобразователя жидкости,Ультразвуковая головка преобразователя 100 мм |
||

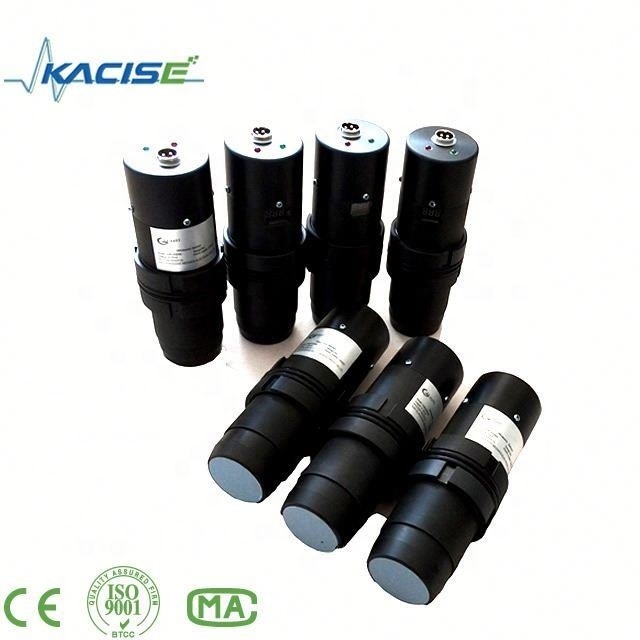

Особенности высококачественного ультразвукового преобразователя
1Совместима со многими видами подобного продукта.
2Высокая чувствительность
3Читания могут происходить до каждых 33 мС ((30 Гц) в пределах 3 метров или происходить до каждых 80 мС ((12,5 Гц) в пределах 10 метров.
4. Свободная работа может постоянно измерять и выводить информацию рейнджера
5. 9V-28V питание с очень низким средним потреблением тока
6. Многообразный выходный тип, такой как аналоговый (40-20mA, 0/1-5V, 0/1-10V), RS485, Can bus.
7Датчик работает на частоте 40 кГц, 112 кГц, 175 кГц, 300 кГц, 1 МГц.
Этот датчик обеспечивает очень короткое и дальнее обнаружение и диапазон, в компактном, прочном корпусе из ПВХ или нержавеющей стали, предназначенном для удовлетворения проникновения воды IP67.Операция 0V-28V обнаруживает объекты из 0.1м до 10м и обеспечивает информацию о дальности действия сонара от 0,25м до 10м с разрешением 0,001м или 0,01м. Включенные форматы вывода интерфейса - это вывод ширины импульса,аналоговое напряжение выхода 0/4-20mA выходный ток, NPN/PNP выход и RS485, RS232 выход modbus-RTU и modbus-ASCII поддерживаются.
|
Параметры |
|
Общие спецификации |
|
Расстояние обнаружения 100,4000 мм |
|
Диапазон регулировки 100,4000 мм |
|
Непригодная площадь 0,200 мм |
|
Стандартная мишень 100 мм × 100 мм |
|
Частота преобразователя около 112 кГц |
|
Задержка ответа около 195 миль. |
|
Показатели/Операционные средства |
|
Синий светодиод включен |
|
Светодиод желтого цвета Указывает состояние переключения Просвечивание: обнаружен объект функции программы |
|
Светодиодный красный постоянно красный: ошибка Красный, |
|
Электрические характеристики |
|
Рабочее напряжение UВ.10.30 ВДС, риппл 10% с. |
|
Потребление энергии P0≤ 900 мВт |
|
Выпуск |
|
Выходный тип аналоговый выход 0,10В |
|
Диапазон оценки разрешения [мм]/4000, но ≥ 0,35 мм |
|
Отклонение кривой характеристик ≤ 0,2% от полномасштабного значения |
|
Точность повторения ≤ 0,1% от полномасштабного значения |
|
Импеданс нагрузки 0,500 Ом |
|
Влияние температуры ≤ 2% от полномасштабного значения |
|
Окружающие условия |
|
Температура окружающей среды -25,70°C |
|
Температура хранения -40,85°C |
|
Механические характеристики |
|
Степень защиты IP67 |
|
Подключатель M12x1,4-PIN |
|
Материал корпуса Медь, никелированная |
|
Передатчик: смесь эпоксидной смолы и полых стеклянных сфер; Пенополиуретан |
|
Вес 60 г |
Внешняя синхронизация
Датчик может быть синхронизирован путем внешнего применения напряжения квадратной волны.Длительность импульса должна превышать 100 мкм.. Цикл измерения начинается с падающего края импульса синхронизации. Низкий уровень > 1 с или открытый вход синхронизации приведет к нормальной работе датчика.Высокий уровень синхронизации отключает датчикДоступны два режима работы:
1Несколько датчиков могут управляться одним и тем же сигналом синхронизации.
2Импульсы синхронизации посылаются циклически на отдельные датчики.
Внутренняя синхронизация
Синхронизационные соединения до 5 датчиков, способных к внутренней синхронизации, соединены друг с другом.
Задержка ответа увеличивается в зависимости от количества датчиков, которые должны быть синхронизированы.Датчики должны работать несинхронизированным способом, чтобы обучить пределам оценки..
Примечание:
Если опция синхронизации не используется, входный сигнал синхронизации должен быть подключен к земле (0 В) или датчик должен работать через кабельный разъем V1 (4-прикольный).
Корректировка пределов оценки
Ультразвуковой датчик имеет аналоговый выход с двумя обучающимися пределов оценки.В.или + UВ.на вход TEACH-IN. На вход TEACH-IN должно подаваться напряжение питания в течение не менее 1 с. Светодиоды указывают, распознала ли датчик цель во время процедуры TEACH-IN.Нижний предел оценки A1 преподается с - UВ., A2 с + UВ..
Можно установить две различные функции вывода:
1Аналоговое значение увеличивается с увеличением расстояния от объекта (повышение рампы)
2Аналогичное значение падает с увеличением расстояния от объекта (падение рампы)
Оценочные пределы могут быть указаны только в течение первых 5 минут после
Чтобы изменить пределы оценки позже,
Пользователь может указать желаемые значения только после нового включения.
Подъемная пандус TEACH-IN (A2 > A1)
- Положение объекта при нижнем пределе оценки
- нижняя граница A1 с - UВ.
- Положение объекта на верхнем пределе оценки
- верхняя граница A2 с + UВ.
Рампа для падения TEACH-IN (A1 > A2):
- Положение объекта при нижнем пределе оценки
- нижний предел A2 с + UВ.
- Положение объекта на верхнем пределе оценки
- верхний предел A1 с - UВ.
Настройка по умолчанию
A1: неработающая площадь
A2: номинальный диапазон обнаружения
Режим работы: поднимающаяся пандус
Регулирование характеристик звукового конуса высококачественного ультразвукового преобразователя
Ультразвуковой датчик позволяет создать две различные формы звукового конуса: широкоугольный и малых уголков.
1. Конус звука под малым углом
- Выключите питание.
- подключить провода ввода Teach к -UB
- переключатель питания
- красный светодиод мигает один раз с паузой перед следующим.
- жёлтый светодиод: постоянно включен: указывает на наличие предмета или тревожного объекта в диапазоне восприятия
- отсоедините провода ввода Teach от -UB и изменение сохраняется
2Широкоугольный звуковой конус
- Выключите питание.
- соедините провода ввода Teach с + UB
- переключатель питания
- красный светодиод дважды мигает с длительной паузой перед следующим.
- желтый светодиод: постоянно включен: указывает на предмет или беспокоящий объект в диапазоне обнаружения
- отсоедините провода ввода Teach от + UB и изменение сохраняется
Условия установки
Если датчик установлен при температуре окружающей среды ниже 0°C, он должен хорошо защищаться.он должен быть закреплен в середине нити корпуса.
Информация о упаковке и аксессуарах
2 единицы в коробке и все коробки упакованы в стандартные упаковки или по запросам клиентов.
Аксессуары следующие:
a, кабель длиной 2 метра
b, 2 ореха для крепления датчика
Информация о заказах
