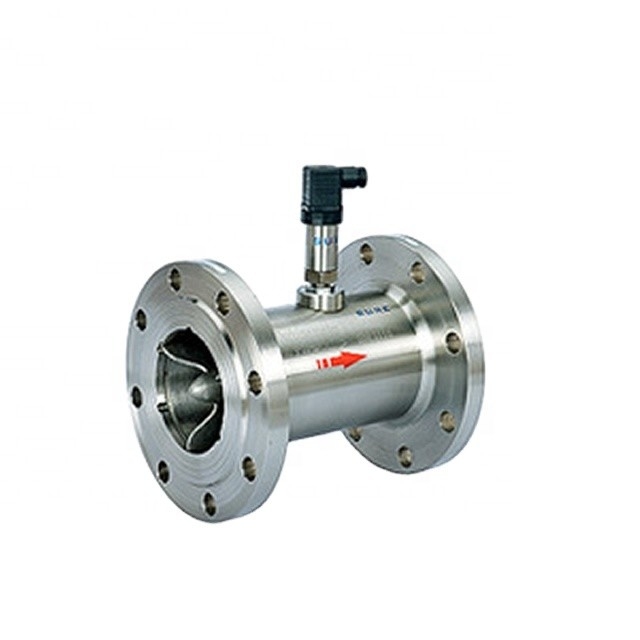

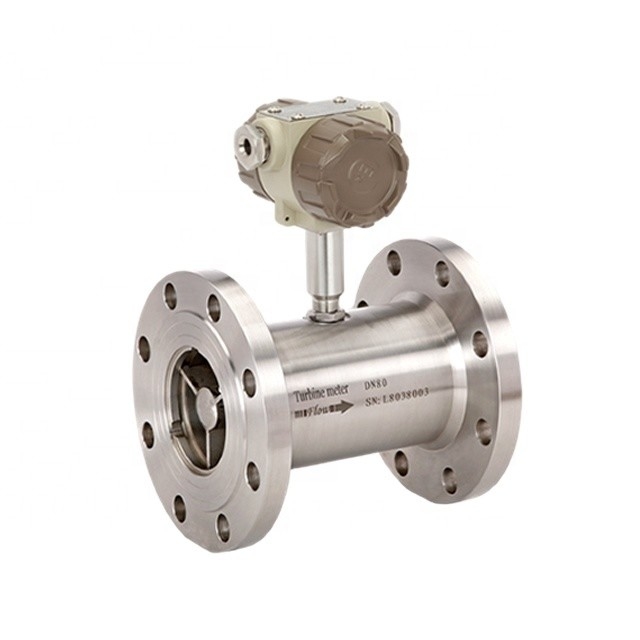

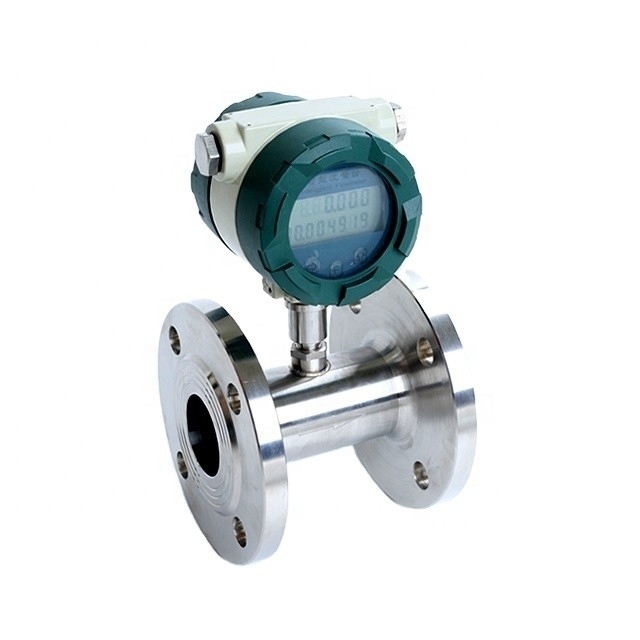

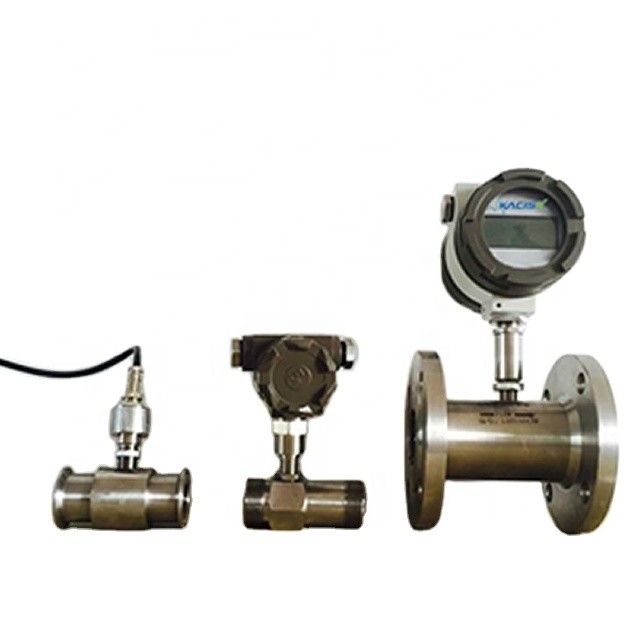

Удалённый счетчик потока дизельной турбины 0,5% 1% точность

Пареметр

Ценить

Единица

Диаметр

Нить

4, 6, 10, 15, 20, 25, 32, 40, 50, 65, 80

мм

Фланец (зажим)

15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200

мм

Вставка

150, 200, 250, 300, 350, 400, 500~1100

мм

Точность

±1, ±0,5, ±0,2 (по индивидуальному заказу)

%Р

Соотношение дальности

1:10, 1:15, 1:20

Материал датчика

нержавеющая сталь 304, 316(L) и т. д.

Работающий

среда

Средняя температура.

-20~120

°С

Температура окружающей среды

-20~60

°С

Относительная влажность

5%~90%

Атмосферное давление

86~106

кПа

Выходной сигнал

Пульс,4~20мА

Интерфейс связи

RS485,ХАРТ и т. д.

Источник питания

Внешнийвласть

+24+15%,Пульсация ≤±5%,

Применение к 4 ~ 20 мА,Пульс,RS485

В постоянного тока

Внутренняя мощность

1 группа литиевых батарей 3,0 В 10 Ач,

рабочее напряжение 2,0 ~ 3,0 В

Сигнальная линия

интерфейс

Базовый тип

Разъем Houseman или собственный трехжильный кабель

Взрывозащищенный тип

Внутренняя резьба М20×1,5

Взрывозащищенный класс

ExiaIICT4 или ExdIIBT6

Уровень защиты

IP65 или выше (по индивидуальному заказу)

Диаметр (мм)

Стандартная дальность (м³/час)

Расширенный диапазон (м³/час)

4

0,04~0,25

0,04~0,4

6

0,1~0,6

0,06~0,6

10

0,2~1,2

0,15~1,5

15

0,6~6

0,4~8

20

0,8~8

0,45~9

25

1~10

0,5~10

32

1,5~15

0,8~15

40

2~20

1~20

50

4~40

2~40

65

7~70

4~70

80

10~100

5~100

100

20~200

10~200

125

25~250

13~250

150

30~300

15~300

200

80~800

40~800

Параметр

Ценить

Источник питания

Внешняя мощность

24 В постоянного тока ± 15 %

(Пульсация<5%, потеря мощности<0,5 Вт)

Внутренняя мощность

3 В постоянного токалитиевая батарейка

(рабочее напряжение 2,0 В~3,0 В,Устойчивая работа более 12 месяцев)

Диапазон частот входного сигнала

0~3000Гц

Импульсный выход

Грузоподъемность

>1100 Ом

Амплитуда высокого/низкого уровня

>22 В/<0,8 В

Ширина импульса

1/2 плавника × 1000 (мс)

Текущий выход

Грузоподъемность

≤900 Ом

Двухпроводной

4–20 мА

Трехпроводной

0-20 мА

Интерфейс связи

RS485, использование MODBUS

Параметр

Ценить

Источник питания

Внешняя мощность

24 В постоянного тока ± 15 %

(Пульсация<5%, потеря мощности<0,5 Вт)

Внутренняя мощность

3,6 В постоянного токалитиевая батарейка

(рабочее напряжение 2,3 В~3,6 В,Устойчивая работа более 12 месяцев)

Диапазон частот входного сигнала

0~3000Гц

Импульсный выход

Грузоподъемность

>1100 Ом

Амплитуда высокого/низкого уровня

>22 В/<0,8 В

Ширина импульса

1/2 плавника × 1000 (мс)

Текущий выход

Грузоподъемность

≤880 Ом

Двухпроводной

4–20 мА

Трехпроводной

4–20 мА

Интерфейс связи

RS485, использование MODBUS

Параметр

Ценить

Диапазон

Диаметр (мм)

Диапазон измерения(л/мин)

Метр-коэффициент (см³/имп)

1.15

0,035~1,60

0,50

1.30

0,010~1,86

0,60

1,50

0,045~2,08

0,67

2.00

0,085~2,32

1.02

2,50

0,120~2,40

1.44

3,70

0,150~3,00

2.28

Максимальное давление

20,0 бар

Потеря давления

2,0 бар

Темп.диапазон

-10°С/+100°С

Уровень точности

±1%

Соединение труб

G1/4 Внутренняя резьба(Настраиваемый)

Режим установки

Горизонтальная установка

Измерение(Д×Ш×В)

55×40×47мм

Масса

Около 300 г

Сертификация

НФС,CE
