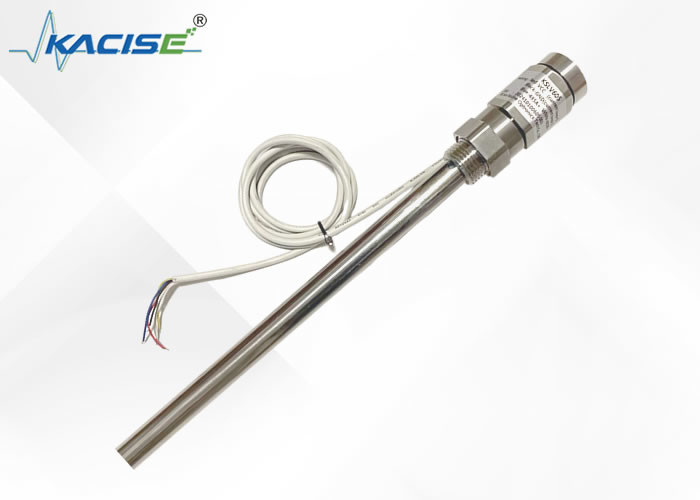

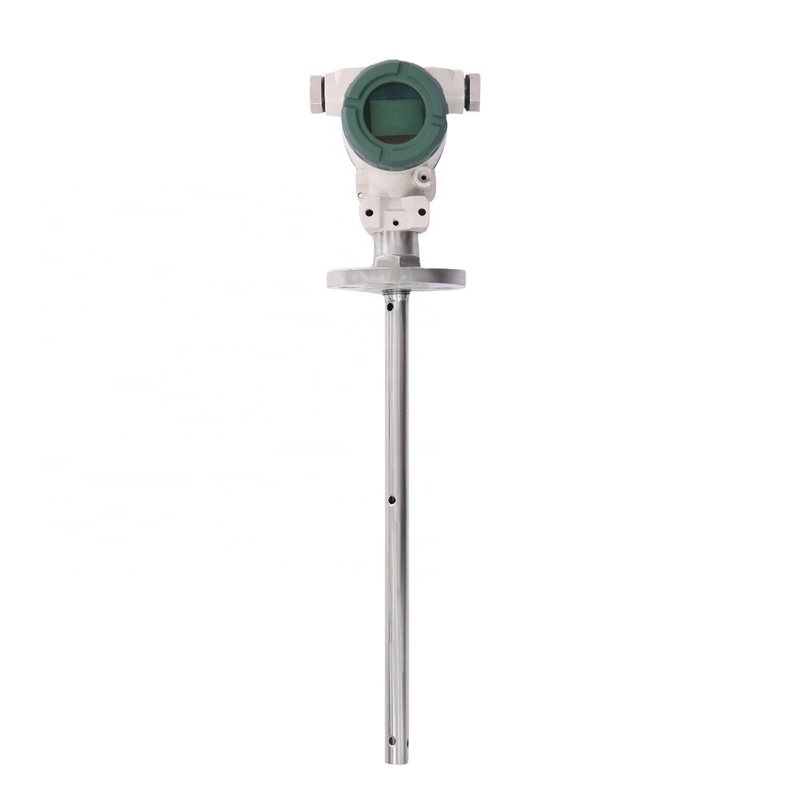

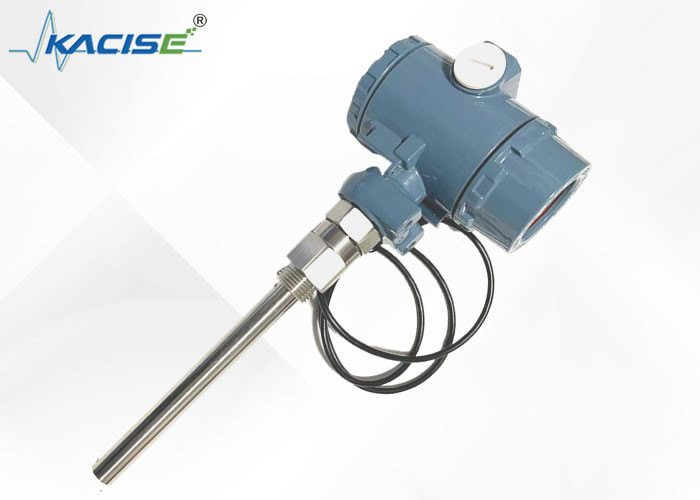

Датчик измерения уровня жидкостного резервуара серии KSLV605 высокая точность с уровнем защиты IP67

1 Общее описание

Капацитивный интеллектуальный датчик уровня жидкости - это передатчик уровня жидкости (уровень материала), который может использоваться для жидкости, масла, твердого вещества, интерфейса и измерения.надежность значительно улучшилась, не подвержен воздействию водяного пара, пыли или конденсации, обладает преимуществами стабильной и надежной длительной работы, высокой чувствительности, хорошей линейности, высокой температурной стойкости,устойчивость к высокому давлению, и т. д. Интеллектуальный счетчик уровня жидкости представляет собой двухпроводной (с петлей) сигнал измерения 4 ~ 20mADC, легко регулируемый, беспроводная передача, передача 485, и т. д.химическое, металлургия, электроэнергия, бумага, фармацевтика и другие области.

2Особенность

■Протокол Modbus легко интегрировать.

■Простая конструкция без движимых или эластичных компонентов, поэтому она имеет высокую надежность и минимальное обслуживание.Среднее и небольшое обслуживание.

■Различные выходные сигналы удобны для различных конфигураций систем.

■ Подходит для измерения уровня высокотемпературных и высокодавленных емкостей, и измеренное значение не зависит от температуры, удельного веса измеряемой жидкости,и форму и давление емкости.

■Особенно подходит для измерения сильных коррозионных жидкостей, таких как кислоты и щелочи.

■Идеальная защита от перенапряжения, перенапряжения и поляризации источника питания.

■ Беспроводной датчик уровня имеет функцию беспроводной дистанционной передачи.

■Может измерять любую среду.

3 Спецификация

● Дальность обнаружения: 0,1-30 м

●Расстояние измерения емкости: 10PF500PF

● Точность: 0,1 класс, 0,2 класс, 0,5 класс, 1 класс

●В диапазоне давления: -0,1 МПа

●Устойчивость температуры зонда: -50-250°C

● Температура окружающей среды: -40°C -85°C

●Температура хранения: -55°C+125°C

●Выходный сигнал: 4 ≈ 20 мА, 485 связи и т.д.

● Расстояние связи беспроводного датчика уровня вывода составляет менее 200 метров, а напряжение питания 3,3-36В (дополнительное питание от батареи)

●Напряжение питания: 536В постоянного тока

● Материал датчика уровня: 316 нержавеющая сталь, 1Gr18Ni19Ti или PTFE

●Долгосрочная стабильность: ≤ 0,1% FS/год,

●Температурный дрейф: ≤0,01%FS/ °C (в диапазоне 0°70°C)

●Уровень устойчивости к взрывам: ExibIICT6

●Уровень защиты: IP67

4 Структура

Капацитивные датчики уровня жидкости имеют различные структуры из-за различных случаев применения и параметров, но в целом его основная структура может быть разделена примерно на две части,а именно часть датчика и часть передатчика. как показано на фото:

A на рисунке показывает датчик, который непосредственно просматривает оборудование контейнера или мер

в измеренной среде измерительной трубки

B и C на рисунке - это фланцы для соединения газовой и жидкой фаз прибора измерения и контроля уровня жидкости, которые используются для соединения фланцев оборудования,и жидкость и давление в оборудовании притягиваются к измерительному цилиндру.

D на рисунке показывает измерительный цилиндр прибора измерения и контроля уровня жидкости, который может формировать емкость с датчиком электрода.

E показан на рисунке - это фланц канализации, который может регулярно выпускать грязь из прибора измерения уровня жидкости и контроля наружу,держать внутреннюю часть измерительной трубы прибора для измерения уровня жидкости и контроля в чистоте;, и предотвратить прикрепление датчика к грязи.

F, показанный на рисунке, - это передатчик, который представляет собой устройство преобразования емкости в стандартный сигнал тока,и является центральной частью всего инструмента измерения и контроля уровня жидкостиЕго основная функция заключается в том, чтобы принимать увеличение изменения емкости, вызванное изменением уровня жидкости, отправленным датчиком, а затем после преобразования выводит стандартный сигнал тока 4-20mADC.Этот передатчик использует военные интегрированные устройства, с низким энергопотреблением, высокой температурной стойкостью, высокой надежностью и отвечает требованиям внутренней безопасности.

Примечание: между передатчиком и измерительной трубкой есть уплотнительная часть, которая состоит из нескольких уплотнений,который может гарантировать, что измеряемая среда находится в контакте с датчиком, но не будет протекатьЭтот раздел является важной уплотнительной частью, пожалуйста, не демонтируйте его без согласия производителя, чтобы избежать несчастных случаев.
