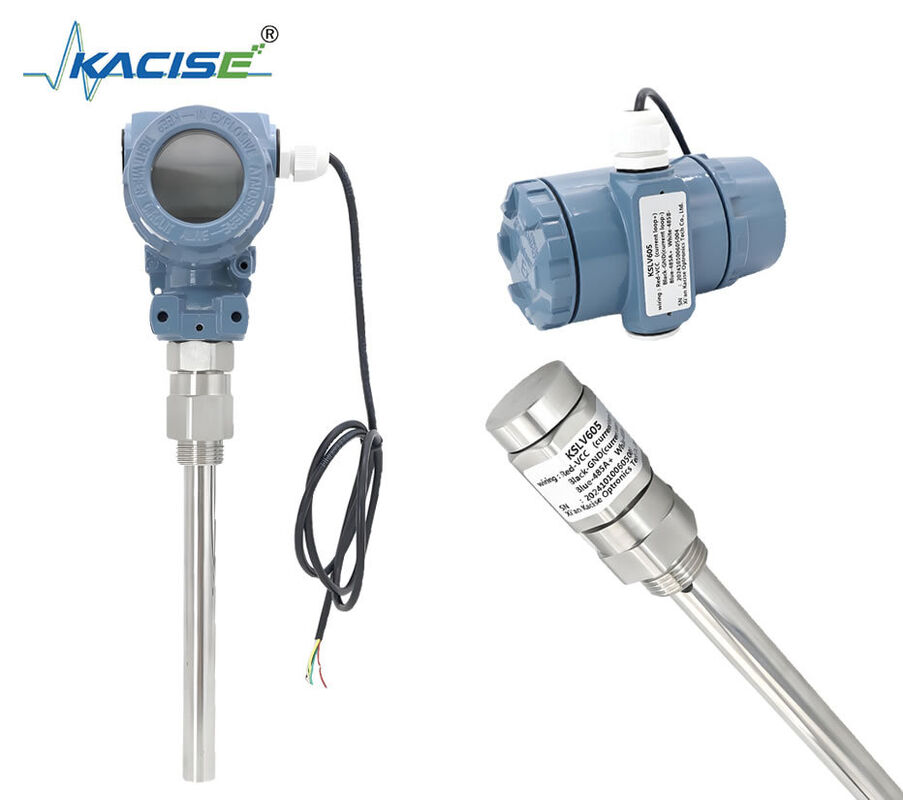

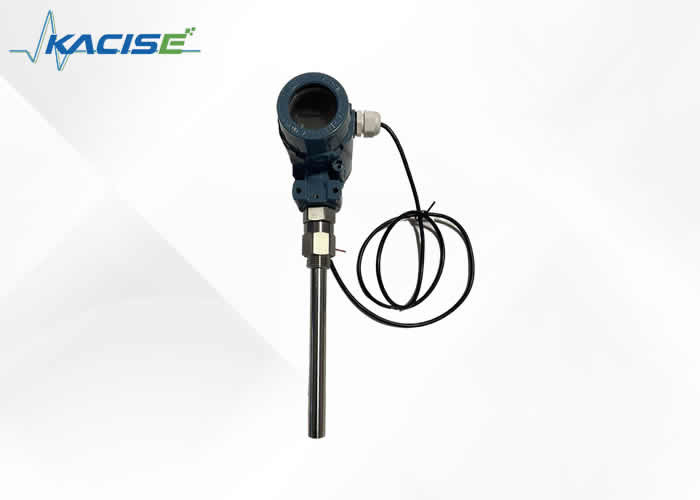

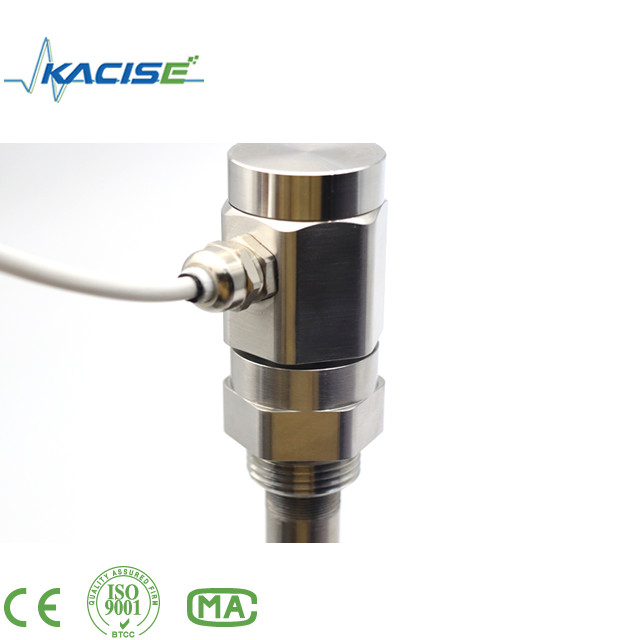

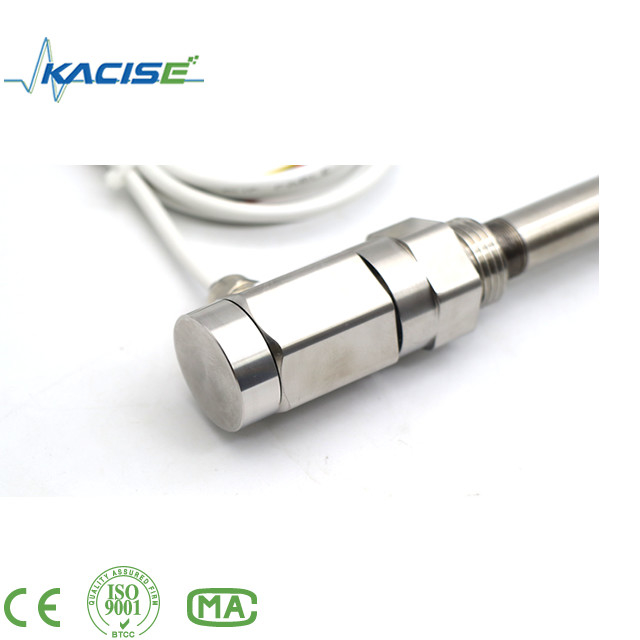

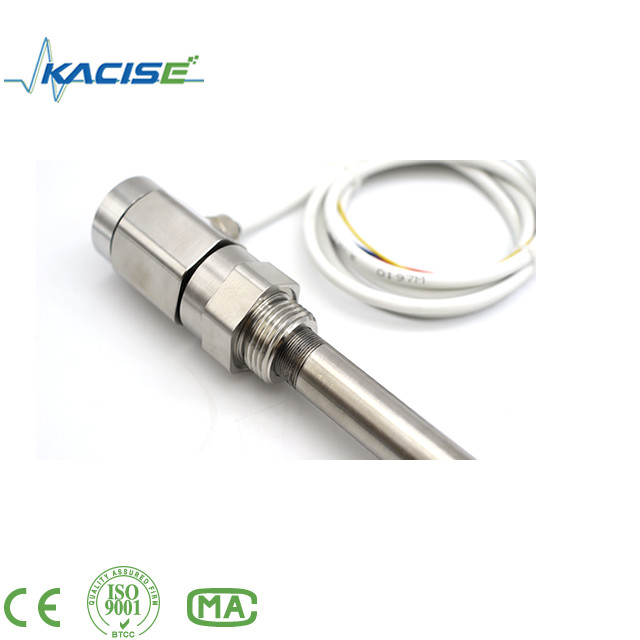

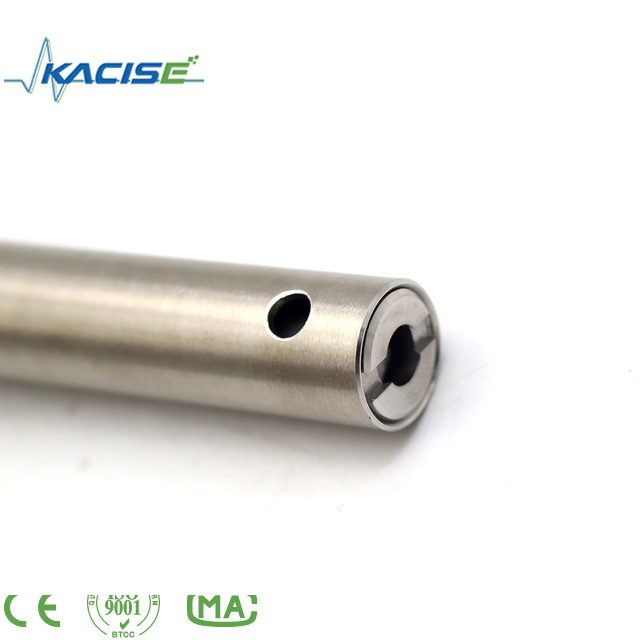

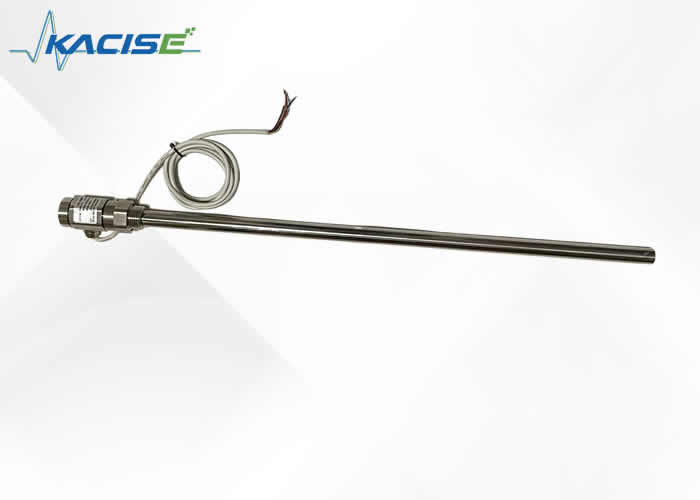

Датчик емкостного уровня KSLV605
1 Общее описание
Капацитивный интеллектуальный датчик уровня жидкости - это передатчик уровня жидкости (уровень материала), который может использоваться дляжидкость, масло, твердое, интерфейс и измерение. Нет движущихся частей, надежность значительно улучшена,на него не влияет водяной пар, пыль или конденсация, и имеет преимущества стабильного и надежногодлительная эксплуатация, высокая чувствительность, хорошая линейность, высокая температурная стойкость, высокое давлениеИнтеллектуальный счетчик уровня жидкости представляет собой двухпроводный (с петлей) измеритель 4 ~ 20mADCСигнал, легко регулируемый, беспроводная передача, передача 485, и т.д.Химическая, металлургическая, электроэнергетическая, бумажная, фармацевтическая и другие области.
2 Особенности
Протокол Modbus легко интегрировать.
Простая конструкция без каких-либо подвижных или эластичных компонентов, поэтому она имеет высокую надежность и минимальноеПри нормальных обстоятельствах нет необходимости выполнять рутинные большие, средние и средниенебольшое обслуживание.
Различные выходные сигналы удобны для различных системных конфигураций.
Подходит для измерения уровня емкостей высокой температуры и высокого давления, а также для измерениязначение не зависит от температуры, удельного веса измеряемой жидкости, а также формы идавление контейнера.
Он особенно подходит для измерения сильных коррозионных жидкостей, таких как кислоты и щелочи.
Идеальная защита от перенапряжения, перенапряжения и поляризации питания.
Беспроводной датчик уровня имеет функцию беспроводной дистанционной передачи.
Могу измерить любую среду.
3 Спецификация
Дальность обнаружения: 0.1~30 метров
Диапазон измерения емкости: 10PF~500PF
Точность: 0,1 класс, 0,2 класс, 0,5 класс, 1 класс
Диапазон давления: -0,1 МПа~32 МПа
Температурное сопротивление зонды: -50~250°C
Температура окружающей среды: -40~85°C
Температура хранения: -55°C~+125°C
Выходной сигнал: 4~20mA, 485 связи и т.д.
Расстояние связи беспроводного датчика уровня выхода менее 200 метров, а мощностьнапряжение питания 3,3-36V (опциональное питание батареей)
напряжение питания: 5~36 В постоянного тока
Материал датчика уровня: 316 нержавеющей стали, 1Gr18Ni19Ti или PTFE
Долгосрочная стабильность:≤00,1% ФС/год,
Тепловой дрейф:≤0.01%FS/°C(в диапазоне 0~70°C)
Взрывостойкость: ExibIICT6
Уровень защиты: IP67
4 Структура
Капацитивные датчики уровня жидкости имеют различные структуры из-за различных случаев применения ипараметров, но в целом его основная структура может быть примерно разделена на две части, а именно датчикчасть и часть передатчика. как показано на рисунке:
A на рисунке показывает датчик, который непосредственно просматривает оборудование контейнера или мерв измеренной среде измерительной трубки
B и C на рисунке - это фланцы соединения газовой и жидкой фаз жидкого уровняизмерительный и контрольный приборы, используемые для подключения фланцев оборудования, ижидкость и давление в оборудовании притягиваются к измерительному цилиндру.
D на рисунке показывает измерительный цилиндр прибора для измерения и контроля уровня жидкости;который может образовывать емкость с сенсорным электродом.
E показан на рисунке - это фланц канализации, который может регулярно выпускать грязь в жидкий уровеньизмерительный и контрольный прибор наружу, держать внутреннюю часть измерительной трубы жидкостиизмерение уровня и контрольный прибор чисты, и предотвратить прикрепление датчика к грязи.
F показан на рисунке - это передатчик, который является устройством преобразования емкости в стандартнуюСигнал тока и является центральной частью всего инструмента измерения и контроля уровня жидкости.Основная функция заключается в том, чтобы принимать увеличение изменения емкости, вызванное изменением уровня жидкости, отправленнымПосле преобразования, он выводит стандартный сигнал 4-20mADC.Принимает военные интегрированные устройства, с низким расходом энергии, высокой температурной стойкостью, сильнымнадежность и отвечает требованиям внутренней безопасности.
Примечание: между передатчиком и измерительной трубкой есть уплотнительная часть, которая состоит изиз нескольких уплотнений, которые могут гарантировать, что измеряемая среда контактирует с датчиком, ноЭтот раздел является важной уплотнительной частью, пожалуйста, неразобрать его без согласия производителя, чтобы избежать аварий.
5 Экран

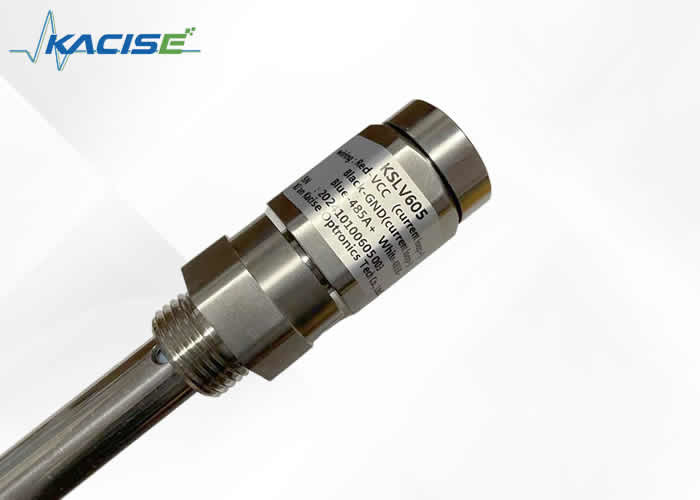

6 Проводка
KSLV606 (модель дисплея) имеет два способа проводки: один RS485, другой 4-20mA.
1) RS485
2) 4-20 мА
После установки, при первом использовании убедитесь, что сначала открыли газофазный клапан, изатем открыть клапан жидкой фазы, чтобы гарантировать, что уровень жидкости не будет колебаться резко, вызываяошибки измерений.
Кроме того, необходимо обеспечить хорошее соединение соединений соединительных кабелей иПри длительном использовании обратите внимание на регулярный сброс сточных вод, чтобы избежатьПринимая обычную медную жидкость,С-углерод жидкости, Baohe горячей башни воды, бассейн сточных вод и других грязных СМИ в качестве примера, он долженВыбросы должны быть гарантированы 1 - 2 раза в неделю, в то время как очистительная среда должна выпускаться 1 - 2 раза в неделю.2 раза в месяц.Покрытие передатчика должно быть плотно завернуто, чтобы предотвратить попадание воды, коррозионной среды или газа.Входить в него, и это запрещено столкнуться с внешней силой и демонтировать его непрофессионалами.Существует три распространенных метода проводки для передатчиков: как показано в (а) (b) (c)
Как показано на рисунке выше, существует три способа прокладки проводов для передатчика прибора измерения и контроля уровня жидкости.На рисунке (а) показана схема проводки передатчика непосредственно и цифровой дисплейный счетчикНа рисунке (b) показана схема проводки передатчика и системы управления DCS. Система управления питает 24 В и подключена к передатчику.На рисунке (с) показана схема соединения передатчика, питаемого защитным барьером.Пользователи могут обратиться к вышеперечисленным трем методам проводки во время установки.
