Радиолокатора гидрологии KLD803 передатчик высокочастотного 80GHz ровный с протоколом Харта

Радиолокатора гидрологии KLD803 передатчик высокочастотного 80GHz ровный с протоколом Харта

Передатчик радиолокатора протокола Харта ровный

Передатчик радиолокатора гидрологии ровный

жидкий ровный метр 80GHz

Место происхождения:

Китай

Фирменное наименование:

KACISE

Сертификация:

CE

Номер модели:

KLD803

Свяжитесь с нами
Запросите цитату
Подробная информация о продукции
Средство:
сильная въедливая жидкость, пар, пена
Измеряя ряд:
0.1m~10/20/30/60/100m
Отростчатое соединение:
≥ DN50 фланца
Отростчатая температура:
-40~130℃
Отростчатое давление:
-0.1~2.5MPa
Размер антенны:
антенна объектива 34mm (согласно размеру фланца)
Материал антенны:
PTFE
Точность:
±1mm/±5mm
Класс защиты:
IP67
разбивочная частота:
80GHz
Угол старта:
Электропитание:
DC24V/DC12~24V /AC220V
Кожух:
алюминиевый/пластиковый/нержавеющая сталь
Выход сигнала:
4… 20mA/HART protocol/RS485 Modbus
Выделить:

Передатчик радиолокатора протокола Харта ровный

,

Передатчик радиолокатора гидрологии ровный

,

жидкий ровный метр 80GHz

Условия оплаты и доставки
Количество мин заказа
1
Цена
обсуждаемый
Упаковывая детали
Коробка
Время доставки
5-8 дней работы
Условия оплаты
L/C, D/A, D/P, T/T, западное соединение, MoneyGram
Поставка способности
100+
Описание продукта

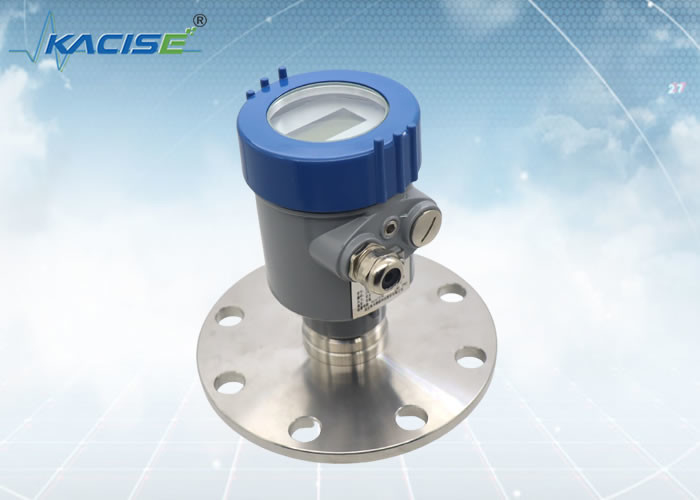

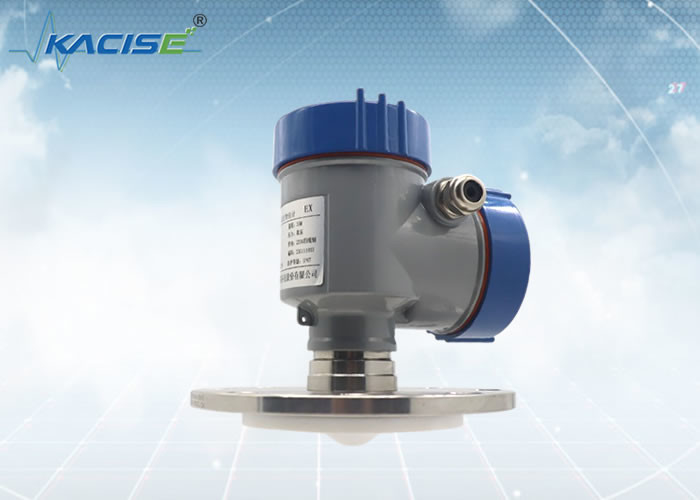

Датчик радиолокатора KLD803 80G FM ровный

Введение

Преимущества выбора протокола ХАРТА главным образом включают; цифровая возможность, сетноая-аналогов возможность, наличие & оперативная совместимость. Этот протокол можно также использовать с различными приборами и датчиками. Приборы ХАРТА основанные на протокол обширно приняты в индустриях.

Влияние диапазона изменения частот передатчика радиолокатора ровного на измерении
Датчик уровня радиолокатора испускает электромагнитные волны через антенну. Высокий частота электромагнитной волны, высокий энергия электромагнитной волны. Короткий длина волны, очевидный явление разбрасывать. Наоборот, низкий энергия, более длинный длина волны, и энергия легко не поглощены слоем участка газа.

Для антенны одинакового размера, жидкостный ровный датчик с длиной волны 1,2 см и частота 26 GHZ имеют увеличение 6 раз высокой чем это из жидкостного ровного датчика с длиной волны 3 см и частотой 10 GHZ. (Примечания: Коэффициент усиления антенны параметр показывая степень концентрации радиации антенны направленного действия).

Общий beamwidth датчика уровня радиолокатора обратно пропорциональн к частоте прибора. Поэтому, для такой же антенны диаметра, если увеличена частота датчика уровня радиолокатора, то ширина луча будет ниже чем это из более низкого оборудования частоты, и узкий луч может уменьшить влияние сопла, стены танка и взаимодействия.

В то же время, ряд измерения датчика уровня радиолокатора также повлиян на факторами как частота, размер антенны, диэлектрическая константа жидкости, и отростчатые условия.



Особенность

  • Высокочастотный
  • Протокол Харта поддержки


KLD803

Радиолокатора гидрологии KLD803 передатчик высокочастотного 80GHz ровный с протоколом Харта 0

Средство: сильная въедливая жидкость, пар, пена

Измеряя ряд: 0.1m~10/20/30/60/100m

Отростчатое соединение: ≥ DN50 фланца

Отростчатая температура: -40~130℃

Отростчатое давление: -0.1~2.5MPa

Размер антенны: антенна объектива 34mm (согласно размеру фланца)

Материал антенны: PTFE

Точность: ±1mm (ряд под 35m)

±5mm (ряд между 35m и 100m)

Класс защиты: IP67

Разбивочная частота: 80GHz

Угол старта: 3°

Электропитание: двухпроводное /DC24V

четырехпроводное /DC12 ~24V

четырехпроводное /AC220V

Кожух: алюминиевый/нержавеющая сталь

Выход сигнала: двухпроводной протокол /4...20mA/HART

четырехпроводные 4… 20mA/RS485 Modbus



Размер продукта

Блок в mm:



Радиолокатора гидрологии KLD803 передатчик высокочастотного 80GHz ровный с протоколом Харта 1



Метод установки

Установка фланца

При использовании установки фланца, минимальное расстояние между аппаратурой и стеной танка должно быть 200mm.

  • плоскость начала отсчета
  • центр сосуда или ось симметрии

Радиолокатора гидрологии KLD803 передатчик высокочастотного 80GHz ровный с протоколом Харта 2   Радиолокатора гидрологии KLD803 передатчик высокочастотного 80GHz ровный с протоколом Харта 3



Поднимать установку

Радиолокатора гидрологии KLD803 передатчик высокочастотного 80GHz ровный с протоколом Харта 4



CO. техника оптроники Сиань Kacise, Ltd рассматривает поставщиком и изготовителем решения. Мы предлагаем максимальную гибкость и цен-оптимизированное предложение для наших клиентов OEM.





Чего мы смогли обеспечить:
Ряд включает подгонянные версию раковины/цвет, тип потока (поток G-Thread/NPT), подгонянные программное обеспечение, печати, руководство и каталог. Если вы заинтересованы в установке на вашу сторону, то модуль радиолокатора доступен точно.
