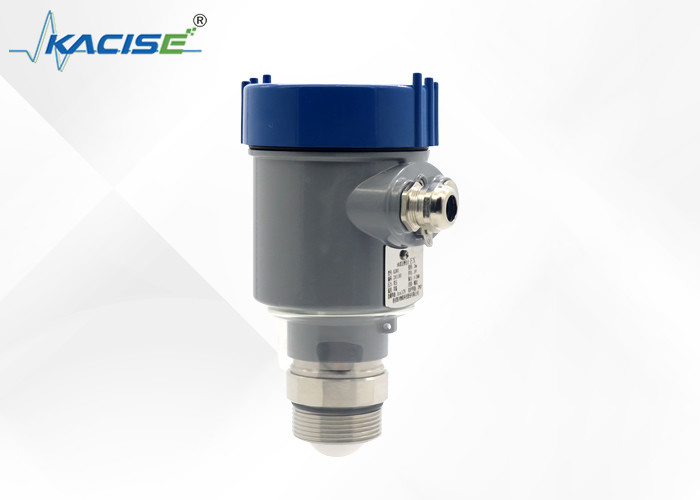

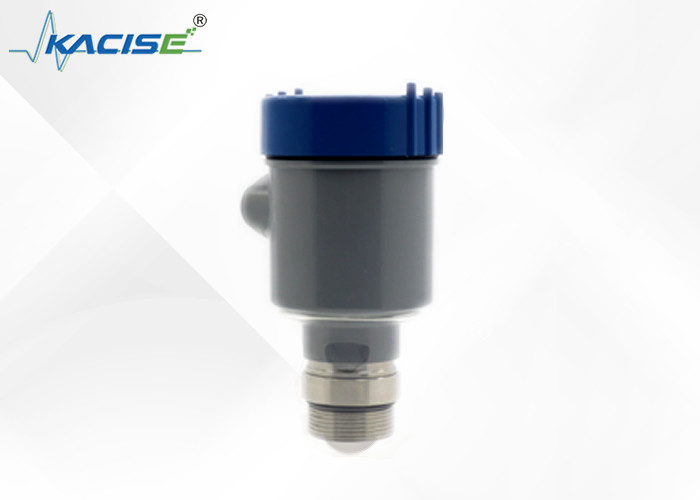

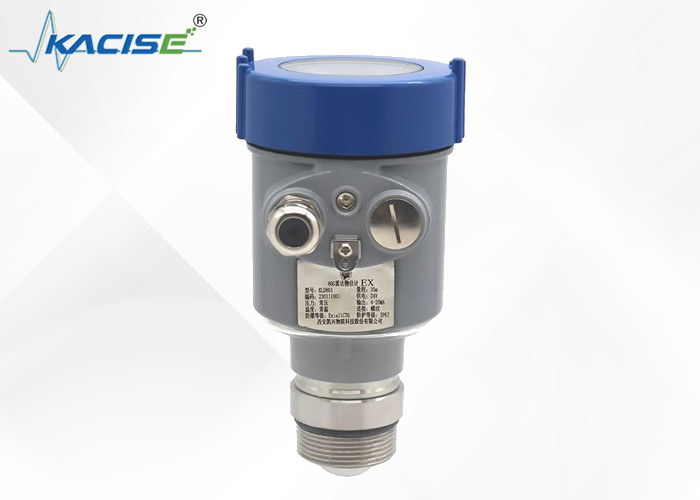

Kacise KLD801 OEM 15m 80G RS485 Бесконтактный радиолокационный передатчик уровня для септического резервуара
Атрибуты продукта
| Атрибут | Стоимость |
| Частота | 80 ГГц |
| Выпуск | протокол HART с двумя проводами /4...20mA |
| Устойчивый к взрывам | Exia IIC T6 Ga/Exd ia IIC T6 Gb |
| Защита | IP67 |
| Диапазон | 0.1м ≈ 100м |
| Средний | жидкий, не коррозионный |
| Давление процесса | -0,1−0,3 МПа |
| Электрическое питание | Двухпроводная /DC24V |
Описание продукта
Kacise KLD801 OEM 15m 80G RS485 бесконтактный радиолокационный уровень передатчика специально разработан для септических баков. Он работает на частоте 80G и имеет дальность до 15 метров.позволяет бесперебойную передачу данныхЕго бесконтактная функция обеспечивает минимальные помехи и точное обнаружение уровня, обеспечивая надежные решения для мониторинга септических резервуаров.
Размер продукта
Рабочий принцип
Радарная антенна передает узкий микроволновой импульс, который будет отражаться обратно, когда достигнет поверхности испытываемой среды, а затем снова будет принят системой антенны.Сигналы передаются в электрическую цепь и затем преобразуются в сигналы уровня.Поскольку скорость передачи микроволн очень быстрая, время, необходимое для передачи микроволн на поверхность испытываемой среды, а затем отражения обратно, почти равно нулю.
Технические характеристики
- Радар с миллиметровой волной, точность измерения может достигать до ±2 мм, а минимальная слепая зона измерения составляет 0,05 м.
- Меньший размер антенны позволяет измерять больше рабочих условий.
- Разнообразие линзовых антенн, меньшие углы запуска, более концентрированная энергия, более сильные сигналы эхо и более высокая надежность, чем другие радиолокационные продукты в тех же промышленных и горных условиях.
- Он обладает более сильным проникновением и может использоваться нормально в случае адгезии и конденсации.
- Динамический диапазон сигнала больше, а измерение низких диэлектрических постоянных сред более стабильно.
- Многократный режим измерения, реакция радара в режиме быстрого измерения.
Техническая спецификация и выбор модели
| Модель | KLD801 |
| Средний | жидкий, не коррозионный |
| Диапазон измерений | 0.05м ∙ 10/20/30/60/100м |
| Соединение процесса | G11⁄2A / 11⁄2NPT нить / фланц ≥ DN40 |
| Температура процесса | -40 ≈ 80°С |
| Давление процесса | -0,1−0,3 МПа |
| Размер антенны | Антенна 32 мм линзы |
| Материал антенны | ПТФЕ |
| Точность | ± 1 мм |
| Класс защиты | P67 |
| Центральная частота | 80 ГГц |
| Угол запуска | 3° |
| Электрическое питание | Двухпроводная / DC24V / Четырехпроводная система / DC12 ~ 24V / Четырехпроводная система / AC220V |
| Корпус | алюминий/пластик/нержавеющая сталь |
| Выходный сигнал | Двухпроводная /4...20mA/HART протокол Четырехпроводная система: 4...20mA/ RS485 Modbus |
Требования к установке
При установке прибора избегайте установки его над входом материала и старайтесь избегать различных предметов, влияющих на сигнал, таких как перемешивание веслов и т. д.
Электрическое соединение
Электрическое питание (4 ′′20) мА/HART ((2 провода)
Сигнал питания и выходный ток разделяют двухъядерный защищенный кабель.
(4 ′′ 20) мА ((4 провода/6 проводов)
Электрическое питание должно быть подано отдельно.и четырехъядерный защищенный кабель используется для питания и токового сигнала (точный сигнал и интерфейс RS485 могут выходить одновременно, и для одновременного выхода требуется шестиядерный защищенный кабель).
RS485/Modbus
Силовое питание должно быть подано отдельно, и для питания и цифрового сигнала используется четырёхъядерный защищенный кабель. (Текущий сигнал и интерфейс RS485 могут выходить одновременно,и для одновременного выхода требуется шестиядерный защищенный кабель).
Диаграмма соединения
Руководство по безопасности
Пожалуйста, соблюдайте требования местных правил электроустановок!Все операции с электрическими компонентами прибора должны выполняться профессионалами, прошедшими официальную подготовку.Пожалуйста, проверьте табличку наименования прибора, чтобы убедиться, что спецификация продукта соответствует вашим требованиям.Пожалуйста, убедитесь, что напряжение питания соответствует требованиям, указанным на табличке на приборе.
Степень защиты
Этот прибор полностью соответствует требованиям класса защиты IP66/67, пожалуйста, убедитесь в водонепроницаемости уплотнительной головки кабеля.
Как убедиться, что установка соответствует требованиям IP67:
- Убедитесь, что уплотнитель не поврежден.
- Убедитесь, что кабель не поврежден.
- Пожалуйста, убедитесь, что используемые кабели соответствуют требованиям правил электрического подключения.
- Перед тем, как войти в электрический интерфейс, согнуть кабель вниз, чтобы убедиться, что вода не будет течь в корпус
- Пожалуйста, затяните кабельную железу.
- Пожалуйста, подключите неиспользуемый электрический интерфейс с помощью слепой розетки
Линейность датчика
Угол луча
Угол луча - это угол луча, при котором плотность энергии радиолокационной волны достигает половины ее максимального значения (ширина 3 дБ).Микроволны излучают сигналы за пределами диапазона луча и могут отражаться помешающими объектами.
| Диаметр антенны объектива | Антенна Φ32 мм линзы | Антенна Φ42 мм объектива | Антенна Φ76 мм объектива | Φ74.7mm линза Антенна с воздушным очисткой |
| Угол луча | 7° | 6° | 3° | 3° |
Чем больше размер антенны и чем меньше угол луча α, тем меньше будет генерироваться эхо помех.
Для более точных измерений избегайте установки каких-либо внутренних устройств (таких как ограничительные переключатели, датчики температуры, основания, вакуумные кольца, нагревательные катушки, баффлы и т. д.).) в диапазоне сигнального луча.
