Датчик уровня радиолокатора KLD801 80G принимает модулируемую частотой технологию незатухающей волны (FMCW). Антенна испускает высокочастотный сигнал радиолокатора FM, и частота сигнала радиолокатора увеличивает линейно. Переданный сигнал радиолокатора получен такой же антенной после быть отраженным измеренным средством. В то же время, разница в частоты между переданной частотой сигнала и полученной частотой сигнала пропорциональна к измеренному расстоянию. Собранный сигнал разнице в частоты подвергается к быстрому преобразованию Фурье (FFT) получить спектр отраженного отголоска, и расстояние к цели, который нужно измерить высчитано основанный на этом.

размер 1.Product




2. Принцип деятельности

ИМП ульс микроволны transmites антенны радара узкий который будет отражен назад при достижении поверхности средства испытываемого и после этого получаемого снова антенным устройством. Сигналы будут переданы электрическому контуру и после этого будут преобразованы в ровные сигналы. По мере того как скорость передачи микроволны настолько быстра, время используемое для передачи микроволны к поверхности средства испытало и после этого отразило назад почти 0.


3. Технические особенности

Радиолокатор волны миллиметра ⚫, точность измерения может достигнуть до ±2mm, и зона минимального измерения слепая 0.05m.
⚫ более небольшой размер антенны удовлетворяет измерение больше условий труда.
⚫ разнообразие антенны объектива, более небольшие углы старта, более концентрировать энергия, более сильные сигналы отголоска, и более высокая надежность чем другие продукты радиолокатора под такими же промышленными и минируя условиями.
⚫ оно имеет более сильное проникание и может быть использовано нормально в случае прилипания и конденсации.
⚫ динамический ряд сигнала больше, и измерение низких средств массовой информации диэлектрического постоянного более стабилизировано.
Режимы измерения ⚫ множественные, ответ радиолокатора в быстром режиме измерения

4. Выборы технические данные и модельных

5. Требования к установки
При установке аппаратуры, избегите установить ее над материальным входом, и попробуйте избежать различных объектов которые влияют на сигнал, как активные затворы, etc.


6. Электрическое соединение

Электропитание
 (4~20) mA/HART (провод 2)
Электропитание и доля сигнала выхода настоящая кабель защищаемый 2-ядром. Пожалуйста см. технические данные для специфического ряда подачи напряжения.

(4~20) мам (провод 4 wire/6)
Электропитанию нужно быть приведенным в действие отдельно, и кабель защищаемый 4-ядром использован для электропитания и настоящего сигнала (настоящий сигнал и интерфейс RS485 могут быть выходом в то же время, и кабель защищаемый 6-ядром необходим для одновременного выхода).

RS485/Modbus
Электропитанию нужно быть приведенным в действие отдельно, и кабель защищаемый 4-ядром использован для электропитания и цифрового сигнала. (Настоящий сигнал и интерфейс RS485 могут быть выходом в то же время, и кабель защищаемый 6-ядром необходим для одновременного выхода).

7.Connection

проводник 8.Safety

Пожалуйста наблюдайте требованиями местных электрических регулировок установки! Следовать местными регулировками для здоровья и безопасности персонала. Вся деятельность на электрических деталях аппаратуры должна быть выполнена профессионалами которые получали официальную тренировку. Пожалуйста проверите nameplate аппаратуры для обеспечения что техническая характеристика изделия соотвествует ваши. Пожалуйста обеспечьте что напряжение тока электропитания последовательно с требованиями на nameplate аппаратуры.

9.Grade защиты

Эта аппаратура полно соотвествует класса IP66/67 защиты, пожалуйста обеспечивает waterproofness головы запечатывания кабеля. Как показано ниже:

Как обеспечить что установка соотвествует IP67:
Убеждайтесь что герметизируя голова не повреждена.
Убеждайтесь что кабель не поврежден.
Пожалуйста убеждайтесь что кабели используемые для того чтобы соотвествовать электрических регулировок соединения.
Перед входом электрического интерфейса, согните кабель вниз для обеспечения что вода не пропустит в снабжение жилищем, видеть①
Пожалуйста затяните железу кабеля, видеть②
Пожалуйста заткните неиспользованный электрический интерфейс с глухой пробкой, видеть③

линеарности 10.Sensor

Угол пучка
Угол пучка угол пучка на котором плотность энергии волны радиолокатора достигает половину своего максимального значения (ширины 3dB). Микроволны испускают сигналы из ряда луча и могут быть отражены путем мешая объекты.





Большой размер антенны и небольшой α угла пучка, меньше отголоски взаимодействия будет произведено.
Для более точных измерений, избегите установить все внутренние приборы (как переключатели предела, датчики температуры, основания, кольца вакуума, змеевики для обогрева, дефлекторы, etc.) внутри ряд луча сигнала.

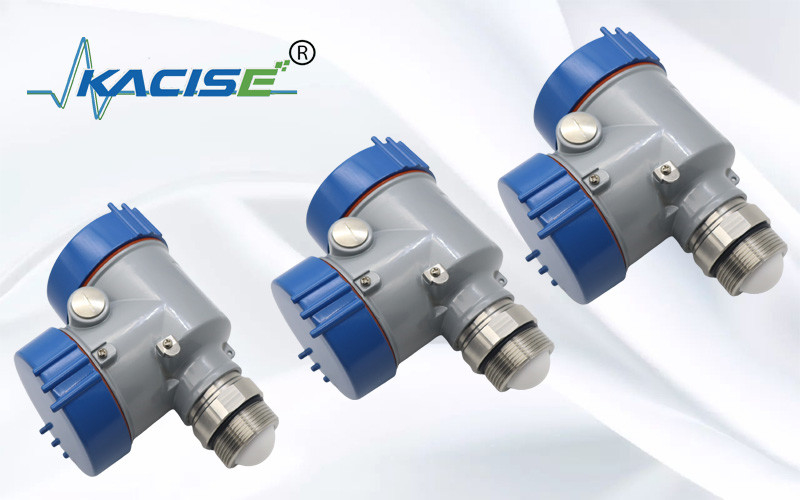

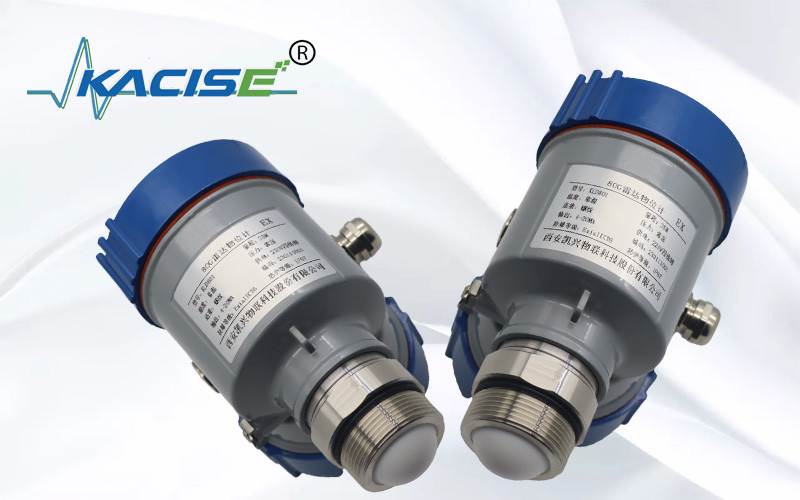

Шоу продукта серии KLD800
