4 - радиолокатора выхода 20mA RS485 датчик двойного ровный для непрерывного ровного измерения

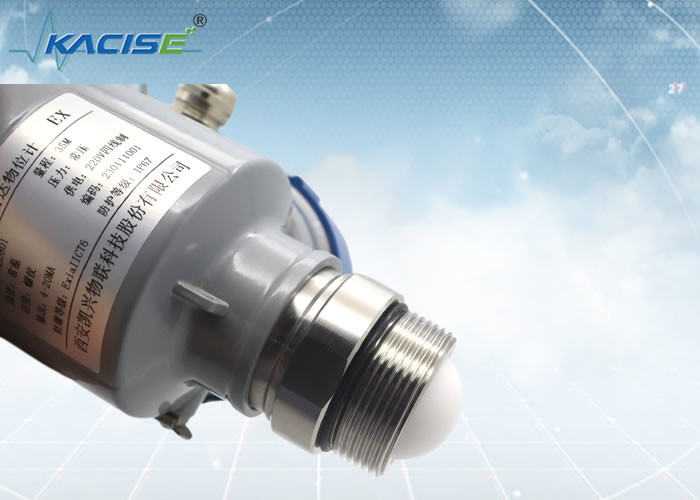

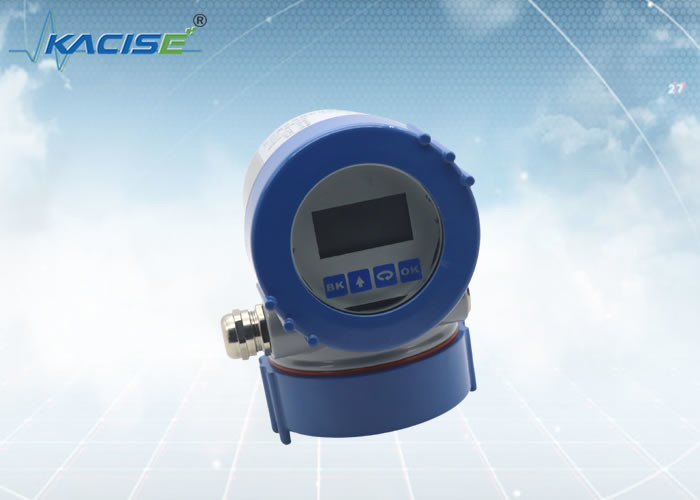

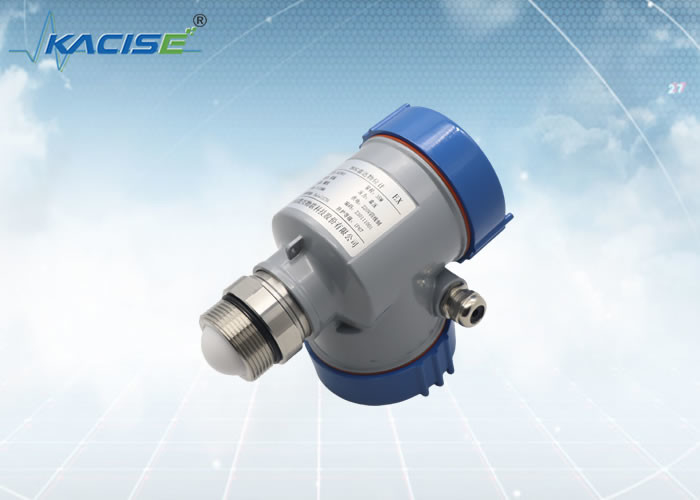

Датчик радиолокатора KLD801 80G FM ровный

Введение

Датчик радиолокатора ровный для измерять на частоте 80GHz. Лучи радиолокатора имеют уникальные фокусируя возможности. Сравненный с радиолокатором 26G или 6G, он имеет характеристики более высокой частоты, более короткой длины волны, более небольшого угла пучка и более концентрировать энергии. Даже в сосудах с встроенными частями как змеевики для обогрева или приборы шевелить, датчик обеспечивает надежные результаты измерения, и депозиты на стенах сосуда внутренних не влияют на точные результаты измерения.

Датчик уровня радиолокатора KLD801 80G принимает модулируемую частотой технологию незатухающей волны (FMCW). Антенна передает высоко-тонизированный сигнал радиолокационной станции с частотной модуляцией, который увеличивает линейно в частоте. Переданный сигнал радиолокатора получен такой же антенной после быть отраженным измеренным средством. В то же время, разница в частоты между переданной частотой сигнала и полученной частотой сигнала пропорциональна к измеренному расстоянию. Собранный сигнал разнице в частоты подвергается к быстрому преобразованию Фурье (FFT) получить спектр отраженного отголоска, и расстояние к лунной цели, который нужно измерить высчитано основанный на этом.

Особенность

Сравненный с радиолокатором 26G или 6G, радиолокатор 80G имеет характеристики более высокой частоты, более короткой длины волны, более небольшого угла пучка и более концентрировать энергии. Соединенный с применением технологии FMCW, он имеет следующие характеристики:

• Большой измеряя ряд, небольшая слепая зона
• Угол пучка небольшой, размер антенны небольшой, и легко установить. Повлиянный на размером соединения танка, препоны небольшие
• Высокая точность измерения, сильная противоинтерференционная способность и высокая надежность.

Стандартная диаграмма таблицы размеров потока

Размер продукта

Блок в mm:

Метод установки

Установка потока

Применение
