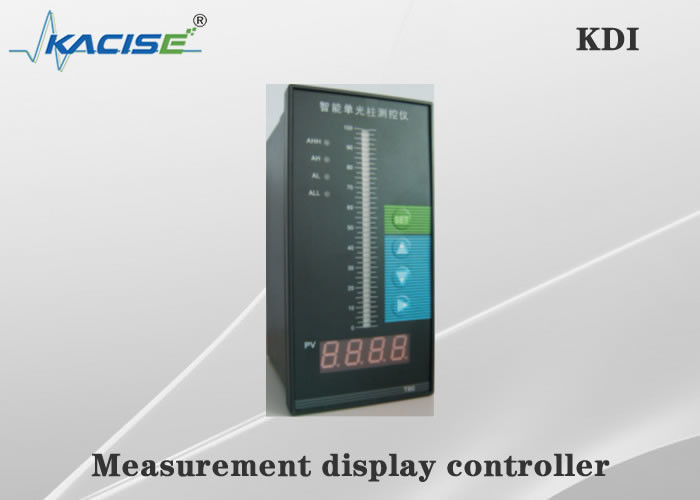

Контроллер цифрового дисплея серии KDI поддерживает сетевую связь с несколькими машинами
Введение
Контроллер дисплея серии KDI универсален для измерения и контроля температуры, давления, уровня жидкости, длины и т. д. Для цифровой обработки используется микропроцессор, обеспечивающий высокоточную линейную коррекцию нелинейных сигналов.
Он сочетает в себе цифровой и аналоговый дисплей. Цифровой светодиод отображает значения в реальном времени для точного управления, а 40-строчный световой столб обеспечивает четкое и интуитивно понятное отображение для удобного сравнения параметров.
Пользователи могут получить доступ к настройкам внутренних параметров, таких как тип входа и параметры связи. Несколько индексных номеров можно вводить и переключать в режиме онлайн без замены перемычек или отключения питания благодаря передовой технологии без перемычек.
Контроллер поддерживает связь между несколькими машинами со стандартными последовательными двусторонними функциями (RS-232C и т. д.) и регулируемыми скоростями передачи данных (300–9600 бит/с). Он может взаимодействовать с такими устройствами, как компьютеры и ПЛК, образуя интеллектуальную систему. Благодаря сборщикам данных и китайскому программному обеспечению промышленного управления легко достигается управление сетью между несколькими приборами и хост-компьютерами.
Функции
· Новая концепция компьютерной цифровой автонастройки.
· Четкий и понятный дисплей измерений
· Поддержка сетевой связи с несколькими машинами, протокол связи можно свободно установить
· Уникальный полностью открытый пользовательский интерфейс
· Установить постоянное сохранение параметров при выключении питания и блокировку паролем параметров.
· Полностью цифровая компенсация холодного спая
· Многоразмерный размер внешней конструкции
· Режим импульсного источника питания переменного и постоянного тока
Параметры
Совместимость со стандартным индексным датчиком температуры:
| Входной сигнал |
Индексирование
Нет.
|
Разрешение |
Датчик |
Диапазон |
| Б |
1 |
Платина30-платина6родий
|
400~1800℃ |
| С |
1 |
Платина10-платина |
0～1600℃ |
| К |
1 |
Никель хром-никель кремний |
0～1300℃ |
| Э |
1 |
Никель хром-константан
|
0～1000℃ |
| Дж |
1 |
Железо-константан
|
0～1200℃ |
| Т |
0,1 |
Медь-константан
|
-199,9～3200℃ |
| где |
1 |
вольфрам3- вольфрам25
|
0～2300℃ |
| Пт100 |
1 |
Платиновое термическое сопротивление R0= 100 Ом |
-199～650℃ |
| Пт100 |
0,1 |
Платиновое термическое сопротивление R0= 100 Ом |
-199,9～320,0℃ |
| Cu50 |
0,1 |
Термическое сопротивление меди R0= 50 Ом |
-50,0～150,0℃ |
Со стандартным передатчиком сигнала:
| Входной сигнал |
Стандартный сигнал
Диапазон
|
Входное сопротивление |
Соответствующий передатчик |
Диапазон измерения |
|
различные сигналы мВ
0～10мА
4～20мА
0~5В
1~5В
30～350Ом
|
≥10 МОм
≤250 Ом
≤250 Ом
≥250 кОм
≥250 кОм
|
передатчик зала
совместим с прибором типа DDZ-II
совместим с прибором типа DDZ-III
совместим с прибором типа DDZ-II
совместим с прибором типа DDZ-III
совместим с дистанционными резисторами давления
|
устанавливается в соответствии с потребностями пользователя.
диапазон:
-1999～9999
|
Основные технические параметры
| Входной сигнал |
Аналоговый |
Сопротивление: стандартное термическое сопротивление (сопротивление удаленному давлению, например, Pt100, Cu50)
Гальванические пары: стандартные термопары (B, S, K, E, J, T, WRe и т.д.)
Ток: 0–10 мА, 4–20 мА, 0–20 мА и т. д. (входное сопротивление ≤250 Ом)
Напряжение: 0–5 В, 1–5 В и т. д. (входное сопротивление ≥250 Ом)
|
| Диапазон измерения |
-1999~9999 |
| Точность |
0,2% полной шкалы ±1 или 0,5% полной шкалы ±1 |
| Разрешение |
1, 0,1, 0,01 или 0,001 |
| Температурная компенсация |
0~50 |
| Метод отображения |
-19999~9999 отображение измеренного значения
-19999~9999 отображение установленного значения
Отображение светового столбца измеренного значения 0–100 %
Светодиодный индикатор рабочего состояния
|
| Световая колонна Точность |
Точность отображения световой колонны составляет 1% |
| Метод управления |
Положение ВКЛ/ВЫКЛ с люфтом |
| Выходной сигнал |
Аналоговый
выход
|
0–5 В постоянного тока (нагрузочная способность ≤250 Ом)
1~5 В постоянного тока (нагрузочная способность ≤250 Ом)
0–10 мА постоянного тока (нагрузочная способность ≤750 Ом)
4~20 мА постоянного тока (нагрузочная способность ≤500 Ом)
|
|
Выключатель
выход
|
Релейный выход управления - Реле ВКЛ/ВЫКЛ с люфтом
Емкость контактов: 220 В переменного тока/3 А; 24 В постоянного тока/6 А (резистивная нагрузка)
Управляемый кремниевый выход-SCR (управляемый импульс перехода через ноль), может запускать управляемый кремний: 400 В/100 А
Выход полупроводникового реле – выход SSR (сигнал управления полупроводниковым реле), 6 ~ 24/30 мА (напряжение не регулируется)
|
|
Коммуникация
выход
|
Режим интерфейса — стандартный последовательный интерфейс двусторонней связи: RS-485, RS-232C, RS-422 и т. д. |
| Выход корма |
24 В постоянного тока, нагрузка ≤30 мА |
| метод управления |
Дополнительный контроль пределов 1–4, светодиодная индикация. Режим управления – реле ВКЛ/ВЫКЛ с люфтом (пользователь может установить его свободно)
|
| точность управления |
±1 |
| Режим тревоги |
Вы можете выбрать 1–4 предельных сигнала, светодиодную индикацию. Режим управления – реле ВКЛ/ВЫКЛ с люфтом (пользователь может установить его свободно) |
| Точность сигнализации |
±1 |
| Температурная компенсация |
0～5 0°C цифровая автоматическая компенсация температуры |
| Настройка параметров |
• Сенсорная панель, цифровая настройка нажатия клавиши
• Значение настройки параметра постоянно сохраняется при отключении питания.
• Значение настройки параметра Блокировка пароля
|
| Метод защиты |
• Сигнализация отключения входного контура (при входе термопары или сопротивления), релейный выход, светодиодная индикация
• Входной сигнал тревоги превышения или понижения диапазона
• Автоматический сброс напряжения при пониженном напряжении.
• Ненормально работает автоматический сброс (сторожевой таймер)
|
| Онлайн общение |
Протокол связи представляет собой двухпроводную систему, трехпроводную систему или четырехпроводную систему (например, RS485, RS232C, RS422 и т. д.) также может быть специально запрошен пользователем. Скорость передачи данных от 300 до 9 6 0 0 бит/с может свободно устанавливаться внутренними параметрами прибора. Интерфейс и основной блок разделены фотоэлектричеством, а расстояние связи может достигать 1,2 км. Система использует режим связи «главный-подчиненный». Для всего контура управления требуется только один двухжильный (трех, четырехжильный) кабель, который может осуществлять связь с главным компьютером. Верхний компьютер может в любое время вызвать номер устройства, установленный пользователем, и вызвать сцену каждого инструмента. Данные и могут использоваться для установки внутренних параметров прибора. Оснащенный программным обеспечением для сбора данных и промышленного управления, он может осуществлять онлайн-связь между несколькими приборами и одним или несколькими микрокомпьютерами. |
| Использовать среду |
• Температура окружающей среды 0～50°C.
• Относительная влажность ≤ 85 относительной влажности.
• Избегайте сильных агрессивных газов.
|
| Источник питания |
Нормальный тип:
• 220 В переменного тока + 10–1,5 % (линейный источник питания 50 Гц ± 2 Гц)
Специальный тип:
• AC 90 ~ 260 В- - питание переключателя
• DC 24 В ±2 В- - отключаемый источник питания
|
| Потребляемая мощность |
• ≤5 Вт (линейный источник питания 220 В переменного тока)
• ≤4 Вт (переменный источник питания 90–265 В переменного тока)
• ≤4 Вт (источник питания 4 В постоянного тока)
|
| Масса |
420 г (линейный источник питания переменного тока 220 В) |
Размеры
Размер отверстия циферблата (в мм)
-Серия C80.T880 (горизонтальный тип)
-Серия C40 (горизонтальный тип)
-Серия C70 (горизонтальный тип)
-Серия C10 (горизонтальный тип)
-Серия S80.ST80 (вертикальная)
-Серия S40 (вертикальная)
-Серия C90
Информация для заказа
| Модель |
Код |
Описание |
| РЕБЕНОК- |
|
|
|
|
|
|
|
|
|
|
|
| Особенность внешнего вида |
С
С
|
|
|
|
|
|
|
|
|
|
Прибор с горизонтальным дисплеем (Примечание 1)
Прибор с вертикальным дисплеем (Примечание 1)
|
| Размеры |
1
4
7
8
9
|
|
|
|
|
|
|
|
|
48 х 48 мм
96 х 48 мм (по горизонтали) 48 х 96 мм (по вертикали)
72 х 72 мм
160 х 80 мм (по горизонтали) 80 х 160 мм ((по вертикали)
96 х 96 мм
|
| Контроль |
01
03
04
|
|
|
|
|
|
|
|
Отображение измерений
Двойной контроль пределов
Управление четырьмя пределами или четыре выхода сигнализации пределов (Примечание 2)
|
| метод связи |
|
|
|
|
|
|
|
См. «Метод связи». |
| Выход |
|
|
|
|
|
|
См. «Метод вывода прибора». |
| Вход |
|
|
|
|
|
См. «Код выбора типа входа». |
| Первый метод тревоги |
Н
ЧАС
л
|
|
|
|
Нет сигнала тревоги (может быть опущено)
Контроль верхнего предела/сигнализация (контроль четырех пределов/сигнализация 2H, примечание 2)
Контроль нижнего предела/сигнализация (контроль четырех пределов/сигнализация 2L, примечание 2)
|
| Второй метод сигнализации |
Н
ЧАС
л
|
|
|
Нет тревоги (можно опустить)
Контроль верхнего предела/сигнализация (контроль четырех пределов/сигнализация 2H, примечание 2)
Контроль нижнего предела/сигнализация (контроль четырех пределов/сигнализация 2L, примечание 2)
|
| Выход корма |
П |
|
Выход питания 24 В постоянного тока |
| Источник питания |
Вт
Т
|
Источник питания постоянного тока 24 В
Источник питания AC90 ~ 265 В (импульсный источник питания)
Источник питания переменного тока 220 В (линейный источник питания можно не использовать)
|
