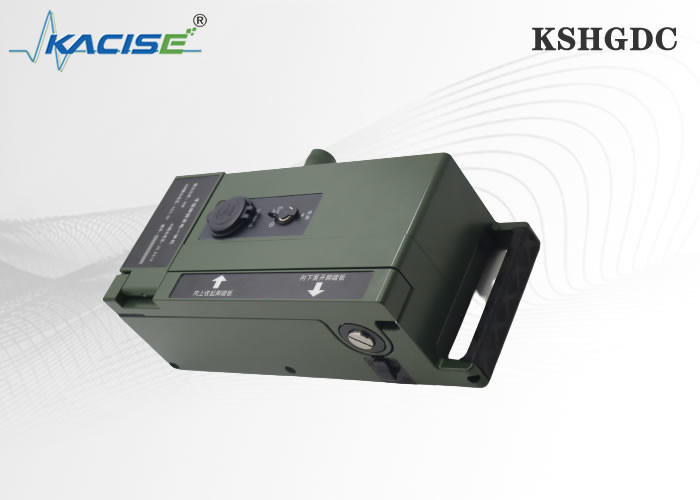

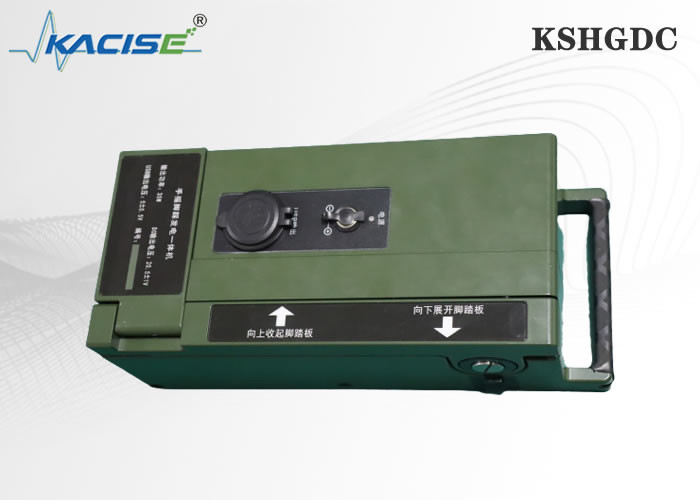

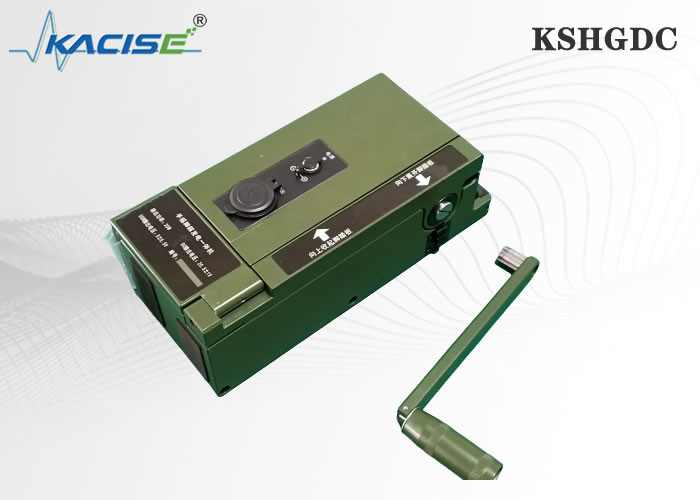

KSHGDC 65W портативный военный генератор ручной коленки для радиооборудования

KSHGDC Военный генератор ручной коленки

1. Общее описание
1.1 Применение
Этот ручной генератор является новым источником постоянного тока для зарядки радиоприемника и батареи напряжением 16,8 и 5 В.Он может подавать энергию непрерывно работать в плавучем заряде аккумулятор для хранения военных чрезвычайных ситуаций.

Характеристики продукта:

• В любое время в полевых условиях оборудование питается вручную.
• Общая мощность составляет более 10 Вт, небольшая по размеру и высокая по мощности
• Предоставьте выход 12V и выход USB 5V для питания различных устройств
• Полный алюминиевый сплав, более прочный и надежный
• Вся машина меньше 600 граммов, более портативная

1.2 Основные характеристики
Основные параметры

1.3 Пакет доставки состоит из:

2 Принципы работы

Этот ручной генератор работает с помощью рабочей силы. путем приспособления, он производит движущую силу, чтобы сделать постоянный магнит синхронный генератор для генерации энергии.после ректификации кремниевым диодом, фильтрованный конденсаторами, а затем регулируемый регулятором серии транзисторов, преобразуется в равное выходное напряжение постоянного тока.

2.1 Передача передач

Мощность этого ручного генератора передается тремя серийными шестернями, мощность от ручек передается на вал ротора генератора и заставляет ротор вращаться.Общее соотношение передачи I=Il xI2=7.46x6.71 =50 Поскольку скорость поворота 11 ор/мин, скорость ротора генератора составляет около 3000 р/мин.

2.2 Генератор.

Структура генератора является внешне-роторного типа; статор состоит из трехфазных распределенных и наклоненных обмоток в звездном соединении.Ротор изготовлен из редкоземельного постоянного магнита, имеет форму звезды и восьмиполярный.Когда ручки закручиваются, происходит относительное движение магнитного поля по отношению к статору,и 3-фазное переменное напряжение индуцируется в обмотке статора с частотой приблизительно 200 Гц.

2.3 Часть цепи

Схема состоит из трехфазного прямоугольника мостового типа и фильтра конденсатора.Цифровой дисплей показывает рабочее состояние, включая напряжение и ток. Управлять скоростью вращения, чтобы сохранить зеленый индикатор приводит в течение вращения коленки, желтый приводит в, должен ускоряться, а красный приводит в индикатор скорость вниз.
