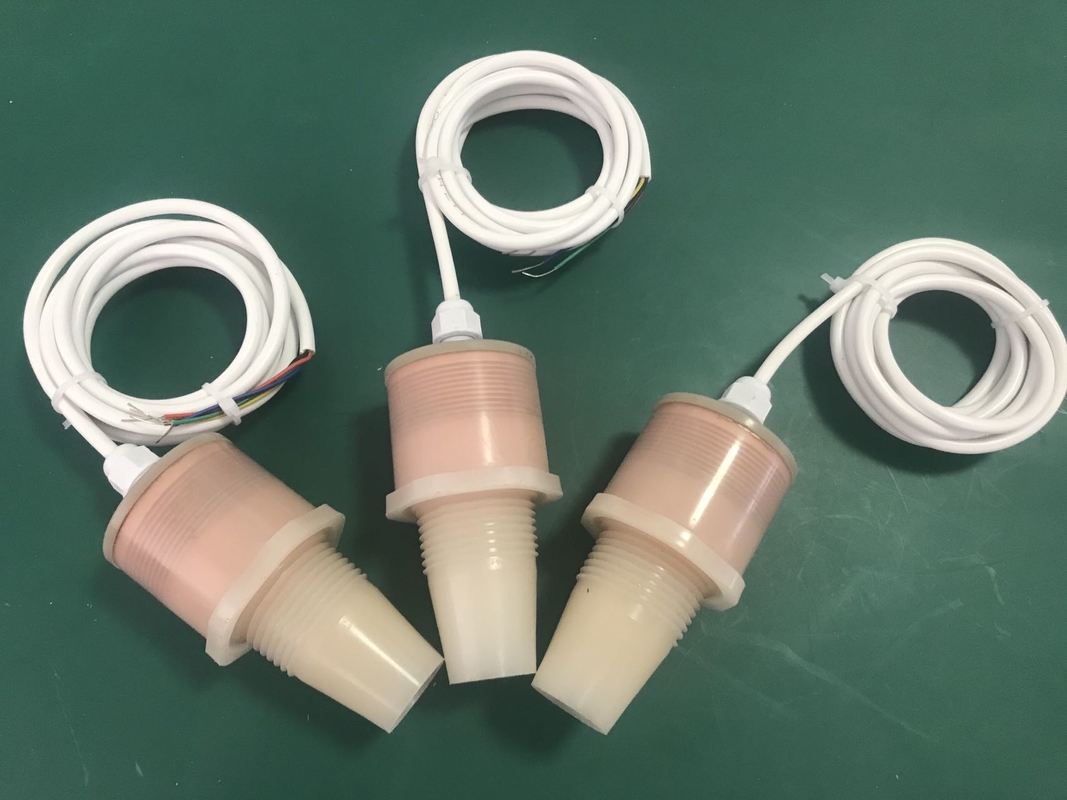

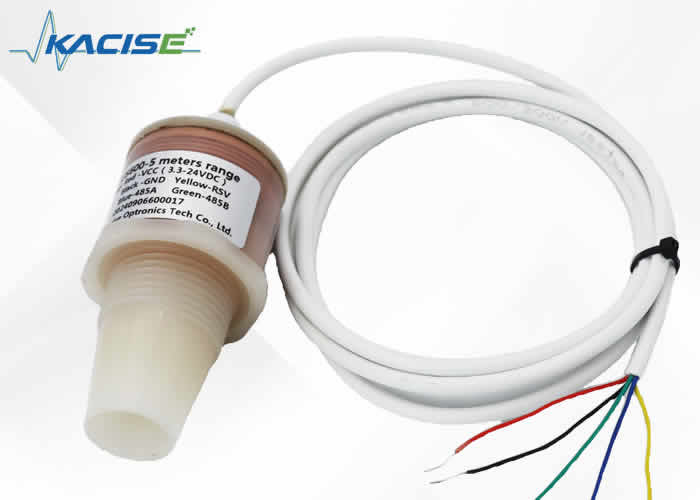

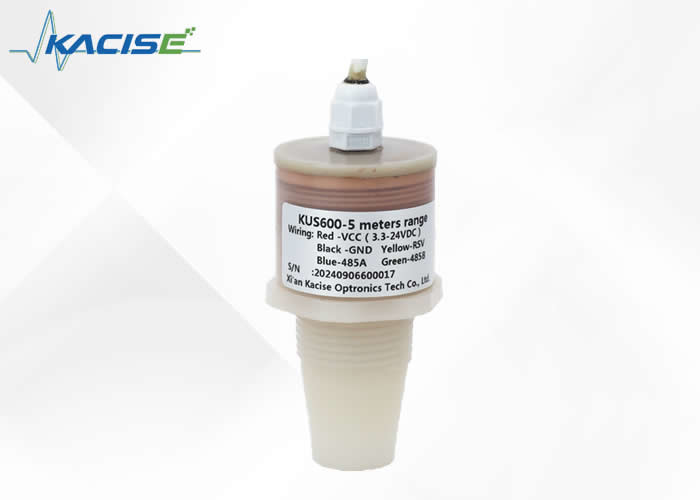

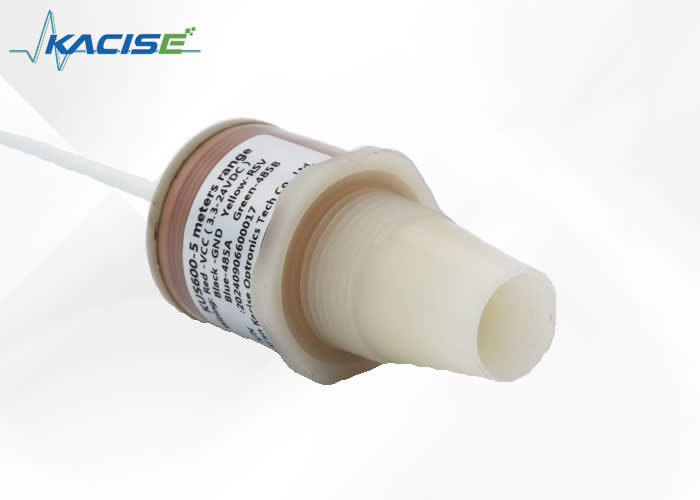

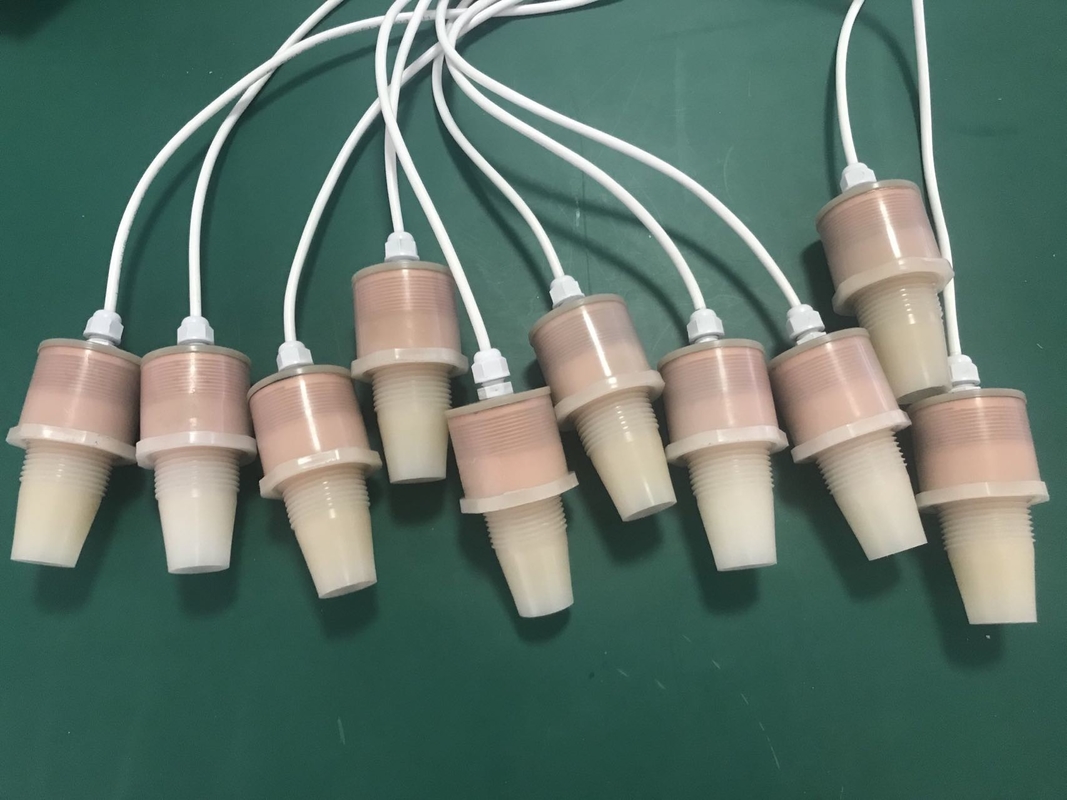

Модель: KUS600

Диапазон измерений

600... 5000 мм.

Расстояние измерения может достигать 6 метров, если питание 24 В.

Слепое пятно

600 мм

Напряжение питания

3.3... 24 VDC, риппл 10 % SS

Ток питания без нагрузки I0

Активный период ≤ 20 мА и ≤ 0,3 мА во время сна

Выходной сигнал

0-10V. 0-3V 0-5V /4-20mA/NPN/PNP/RS485 Аналоговый выход.

Точность измерений

≤ 1 % F.S.

Компенсация температуры

Да, да.

Диапазон разрешения

0.1 мм;

Электрическое соединение

5-ядерный кабель (аналоговый выход), 6-ядерный кабель (выход коммутатора);

Класс защиты

IP68

материалы из оболочек

ПВХ/ПВДФ/ПТФЕ/АБС

Цвет кабеля

Пин

Dвыписка

Примечание

Красный

1

Электрическое питание

Черный

2

ГНД

Желтый

3

Аналоговый выход

600B будет работать в режиме 1 или 0 не может работать в режиме энергосбережения, если используется аналогичный выход 4-20mA, 0-3.3V 0-5V.

Синий

4

RS485A+

TTL-TXD для выходного сигнала ttl

Зеленый

5

RS485B-

TTL-RXD для выходного сигнала ttl

Цвет кабеля

Пин

Dвыписка

Примечание

Красный

1

Электрическое питание

Черный

2

ГНД

Желтый

3

Выход переключателя

Ток нагрузки 1A@60V

Wнаносить удар

4

Выход переключателя

Коричневый

5

RS485A+

TTL-TXD для выходного сигнала ttl

Зеленый

6

RS485B-

TTL-RXD для выходного сигнала ttl

КУС

Размер тела

Выход

Максимальный диапазон

Описание

600

Настраиваемый

Настраиваемый

SW

Выход переключателя (конфигурируемый онлайн для NPN или PNP)

mA

3 провода 4-20mA выход

10 В

Выходной 0-10 Вт

5В

Выход 0-5 В. Диапазон питания не менее 5,0

3.3В

Выход 0-3.3 В. Диапазон питания не менее 3.3.

RS485

Выход RS485

TTL

Выход UART TTL

XXX мм

Xxx мм является максимальный диапазон может быть обнаружен, длина по умолчанию составляет 1 метр

КУС

600

RS485

5000 мм
