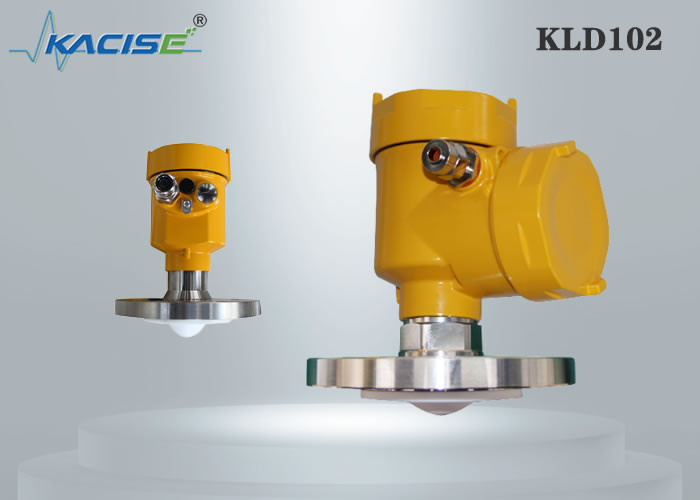

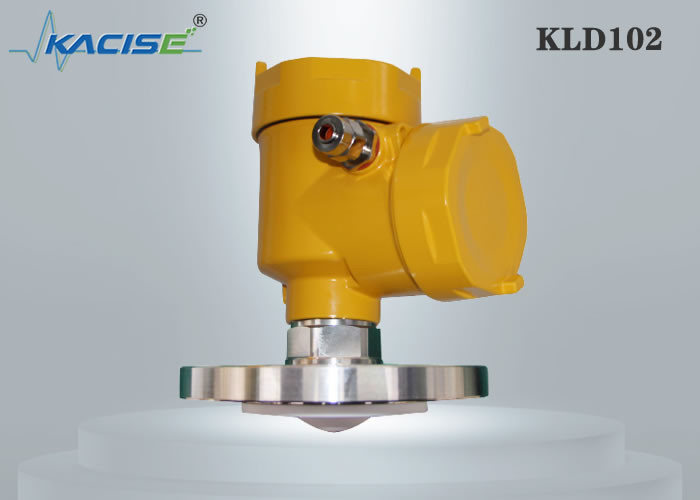

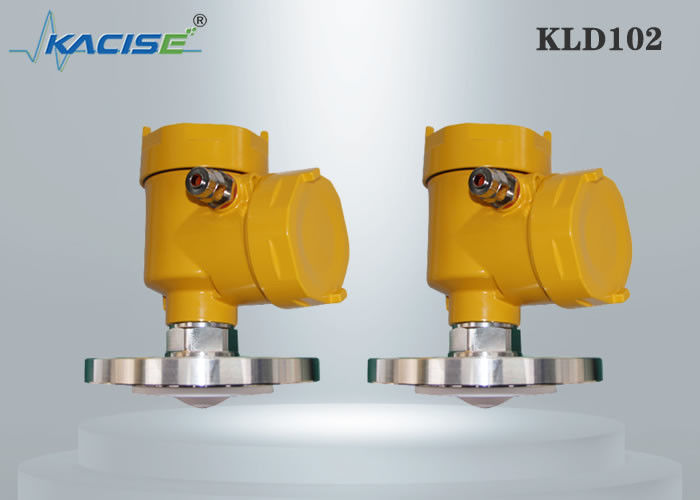

KLD102 Радарный уровниметр и радиолокационный уровниметр воды для измерения уровня жидкости или расстояния с уровнем защиты IP67

80G FM Радарный уровниметр

Принцип:
Общий принцип измерения уровня радиолокационного прибора постоянной волны FM заключается в том, что радиолокационный прибор излучает электромагнитные волны на верхней части резервуара.и электромагнитные волны принимаются радаром после отражения средойРазница частот δf между полученным и передаваемым сигналом пропорциональна расстоянию R от поверхности среды:R=C (скорость) *δf (разница частот) /2/K (наклон модуляции частоты)Поскольку скорость света C и наклон модуляции частоты K известны,разницу частот δf можно оценить, чтобы получить расстояние R от места установки радара до поверхности материала., а затем через известную общую высоту резервуара вычесть пространственное расстояние от радара до поверхности материала (называемый пустой высотой), чтобы получить высоту уровня материала.

Характеристика:
1. Радар миллиметровой волны с точностью измерения до ± 1 мм и минимальной слепой зоной 0,1 м.
2Меньший размер антенны позволяет измерять больше рабочих условий.
3Различные антенны объектива, меньший угол запуска, более концентрированная энергия, сильный сигнал эхо, при тех же промышленных и горных условиях,по сравнению с другими радарными продуктами имеют более высокую надежность.
4С более сильной проницаемостью, он может использоваться нормально даже при наличии адгезии и конденсации.
5Динамический диапазон сигнала больше, а измерение низкой диэлектрической постоянной среды более стабильно.
6Различные режимы измерения, время реакции радара в режиме быстрого измерения составляет менее 1 с.

Технический параметр

Коммуникация и отладка
Прибор можно отлаживать с помощью LDM в полевых условиях, а также на стороне ПК с помощью дополнительного хост-программного обеспечения.
для связи с:
1. USB на RS485 серийный кабель (четырехпроводная система);
2серийный кабель USB на TTL (двухпроводная система);
3. USB на Hart-модем (двухпроводная система) для связи.
4. С помощью мобильного телефона Bluetooth отладки, на месте отладки безопаснее и удобнее.
5Сеть 4G, удаленная отладка через дистанционный модуль.

Размер продукта (единица: мм)

Полевое применение
