волны частотной модуляции метра радиолокатора 80G измерение ровной непрерывной ультразвуковое ровное

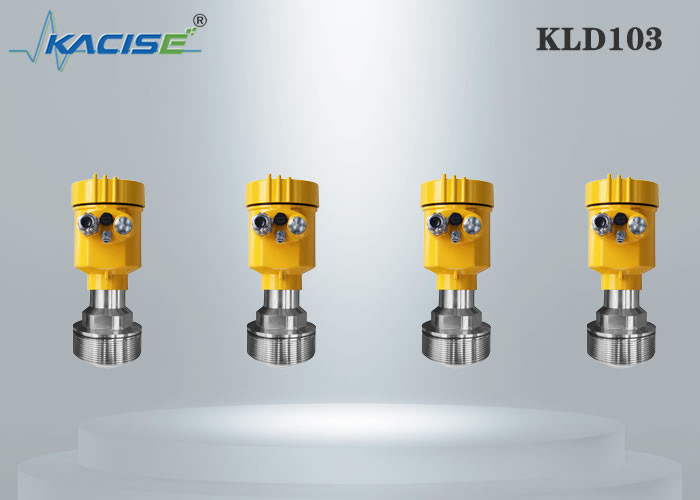

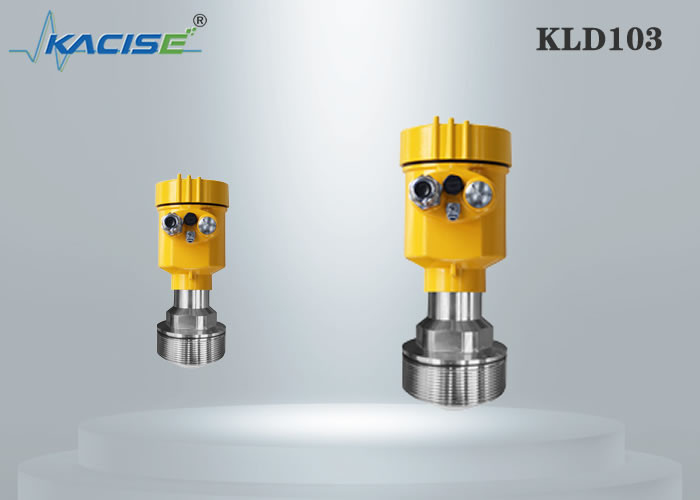

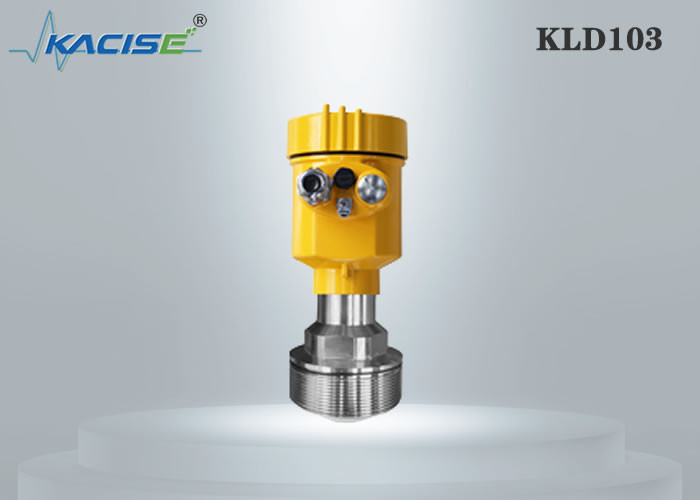

метр радиолокатора 80G FM ровный

Измеряя принцип
Сигнал радиолокатора испущен через антенну, отраженную от поверхности продукта и получил после времени t. Используемый принцип радиолокатора FMCW (незатухающая волна модулируемая частотой).
FMCW-радиолокатор передает высокочастотный сигнал частота которого увеличивает линейно во время участка измерения (вызвал амплитуду частоты). Сигнал испущен, отраженный на измеряя поверхности и получил с задержкой по времени, временем задержки t., t=2d/c, где d расстояние к поверхности продукта и c скорость света в газе над продуктом.
Для более дальнеишей обработки сигнала разница Δf высчитана от фактической переданной частоты и полученной частоты. Разница прямо-пропорциональна к расстоянию.
Большая разница в частоты соответствует большому расстоянию и наоборот. Разница в Δf частоты преобразована через быстрое преобразование Фурье (FFT) в спектр частоты и после этого расстояние высчитано от спектра. Ровные результаты от разницы между высотой танка и измеренным расстоянием.

1. Передатчик
2. Смеситель
3. Антенна
4. Расстояние к поверхности продукта, где изменение в частоте пропорционально для того чтобы дистанцировать
5. Дифференциальная задержка по времени, Δt
6. Дифференциальная частота, Δf
7. Переданная частота
8. Полученная частота
9. Частота
10. Время

Радиолокатор – преимущества с одного взгляда
Небольшое или никакое обслуживания

– Внеконтактный

– Отсутствие двигающих частей

– Отсутствие повторного калибрования
Используйте в много установок

– Без изменений отростчатыми условиями

высотой с точность

длинной с измеряя ряд 100 m

высотой с давление (> 2000 psi)

высотой с температуры (°F >800)

высотой с надежность (SIL 2 & 3)

Технический параметр

Размер продукта (блок: mm)

Применение поля
