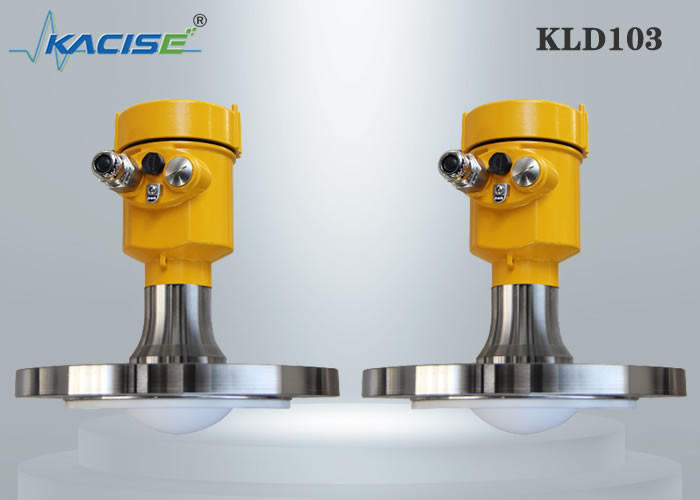

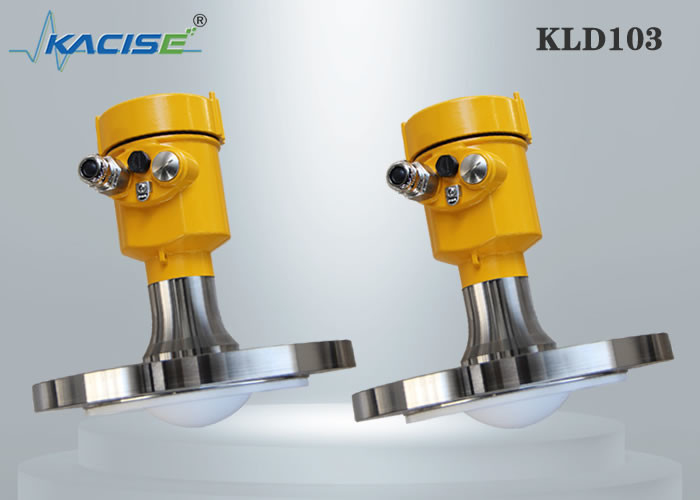

Передатчик уровня воды радиолокатора метра уровня жидкости высокой точности KLD103

метр радиолокатора 80G FM ровный

Измеряя принцип
Сигнал радиолокатора испущен через антенну, отраженную от поверхности продукта и получил после времени t. Используемый принцип радиолокатора FMCW (незатухающая волна модулируемая частотой).
FMCW-радиолокатор передает высокочастотный сигнал частота которого увеличивает линейно во время участка измерения (вызвал амплитуду частоты). Сигнал испущен, отраженный на измеряя поверхности и получил с задержкой по времени, временем задержки t., t=2d/c, где d расстояние к поверхности продукта и c скорость света в газе над продуктом.
Для более дальнеишей обработки сигнала разница Δf высчитана от фактической переданной частоты и полученной частоты. Разница прямо-пропорциональна к расстоянию.
Большая разница в частоты соответствует большому расстоянию и наоборот. Разница в Δf частоты преобразована через быстрое преобразование Фурье (FFT) в спектр частоты и после этого расстояние высчитано от спектра. Ровные результаты от разницы между высотой танка и измеренным расстоянием.

1. Передатчик
2. Смеситель
3. Антенна
4. Расстояние к поверхности продукта, где изменение в частоте пропорционально для того чтобы дистанцировать
5. Дифференциальная задержка по времени, Δt
6. Дифференциальная частота, Δf
7. Переданная частота
8. Полученная частота
9. Частота
10. Время

Главные преимущества KLD103 метра радиолокатора серии FM ровного следующим образом:

• Основанный на само-разработанном обломоке радиочастоты миллиметр-волны CMOS, оно осуществляет более компактную структуру радиочастоты, более высокий коэффициент сигнал-шума, и более небольшую зону нечувствительности.
• Работая ширина полосы частот 5GHz позволяет продукт иметь более высокие разрешение измерения и точность измерения.
• Самый узкий угол раствора диаграммы направленности антенны 3°, взаимодействие в окружающей среде установки имеет меньше удара по аппаратуре, и установка более удобна.
• Более короткие длины волны и лучшие свойства отражения на твердых поверхностях.
• Отлаживать поддержки удаленный и удаленный подъем, уменьшить время ожидания и улучшить эффективность работы.
• Отладка Bluetooth мобильного телефона поддержки, удобная для приобъектного поддержания в исправном состоянии персонала.

Технический параметр

Размер продукта (блок: mm)

Применение поля
