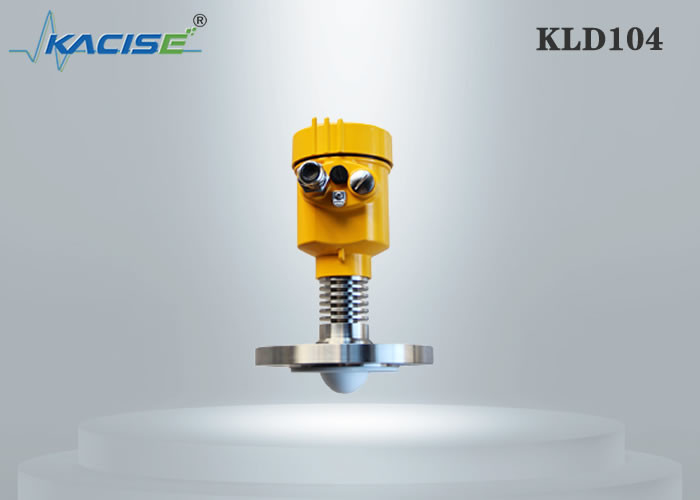

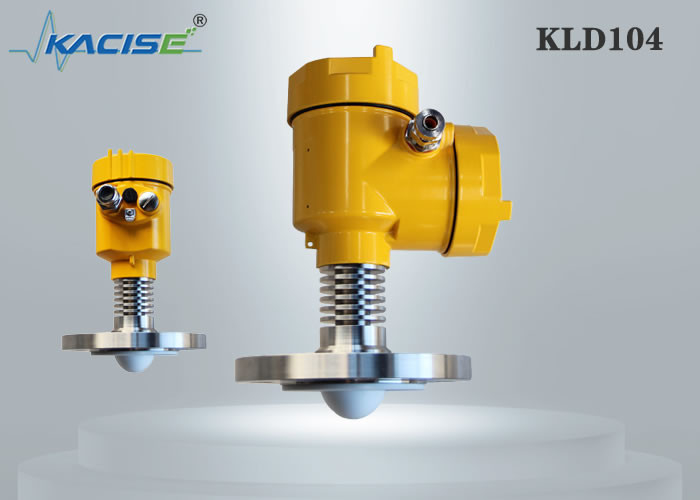

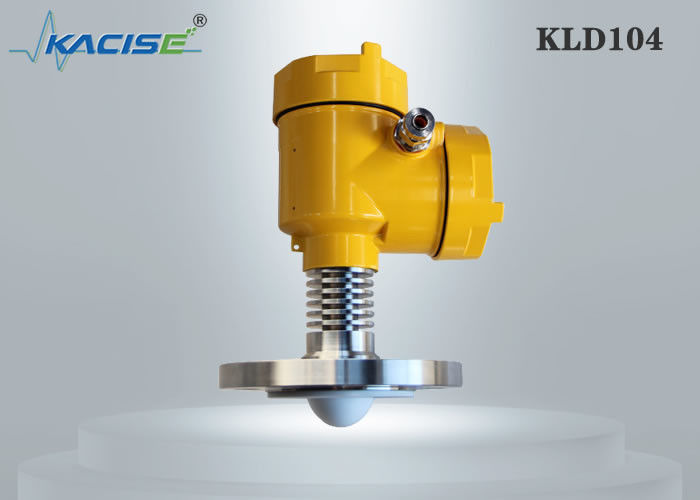

Метр жидкого ровного метра KLD104 и радиолокатора передатчика ровный

метр радиолокатора 80G FM ровный

Принцип:
Общий принцип датчика уровня радиолокатора незатухающей волны FM что радиолокатор испускает электромагнитные волны на верхней части танка, и электромагнитные волны получены радиолокатором после быть отраженным средством. Δf разнице в частоты между полученным сигналом и переданным сигналом пропорционально к расстоянию r от поверхности средства: R=C (скорость) *δf () разнице в частоты/2/K (наклон частотной модуляции). Потому что знаны скорость света c и наклон k частотной модуляции, δf разнице в частоты можно оценить, что получило расстояние r от положения установки радиолокатора к материальной поверхности, и после этого через известную полную высоту танка, вычитает пространственное расстояние от радиолокатора к материальной поверхности (названной пустая высота) для того чтобы получить высоту материального уровня.

Характеристика:
1. радиолокатор Миллиметр-волны, с точностью измерения до ±1mm, и минимальная слепая зона 0.1m.
2. Более небольшой размер антенны удовлетворяет измерение больше условий труда.
3. разнообразие антенны объектива, более небольшой угол старта, более концентрировать энергия, более сильный сигнал отголоска, под такими же промышленными и минируя условиями, сравненными к другим продуктам радиолокатора имеют более высокую надежность.
4. С более сильным penetrability, его можно использовать нормально даже если прилипание и конденсация.
5. Динамический ряд сигнала больше, и измерение низкого средства диэлектрического постоянного более стабилизировано.
6. разнообразие режимы измерения, время реакции радиолокатора в быстром режиме измерения чем 1S.

Технический параметр

Сообщение и отладка
Аппаратуру можно отлаживать через LDM в поле, и может также быть отлаживана на стороне ПК с опционным программным обеспечением главной ЭВМ. Связь между метр и ПК следующим образом:
связывать с:
1. USB к серийному кабелю RS485 (четырехпроводная система);
2. USB к кабелю TTL серийному (двухпроводной системе);
3. USB к Харт-модему (двухпроводной системе) для сообщения.
4. Через отладку Bluetooth мобильного телефона, приобъектная отладка более безопасна и более удобна.
5. 4G сеть, удаленная отладка через удаленный модуль.

Размер продукта (блок: mm)

Применение поля
