Место происхождения:
КНР
Фирменное наименование:
KACISE
Сертификация:
CE
Номер модели:
M18 KUS1000
Атрибут | Ценить |
---|---|

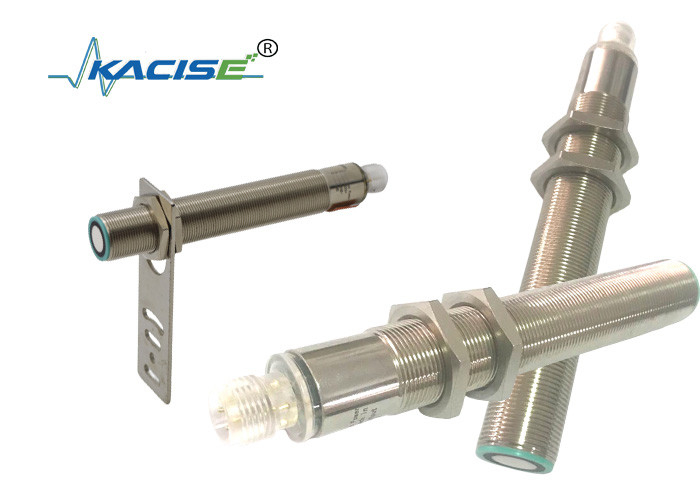

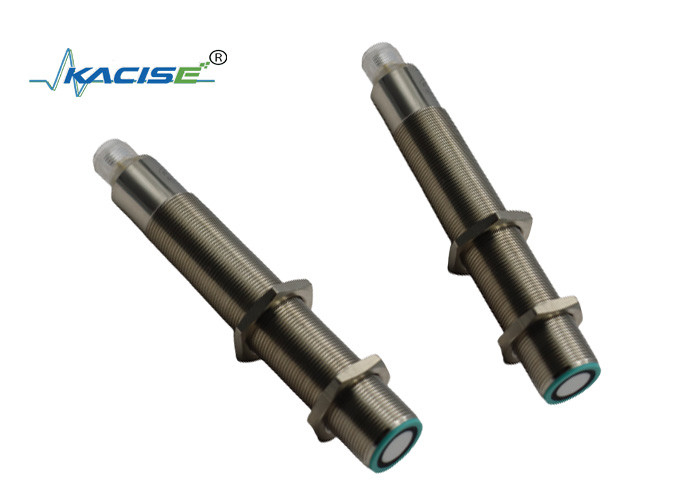

Продукт | Ультразвуковой датчик расстояния |
Диапазон обнаружения | 50 мм ~ 1000 мм |
Частота преобразователя | 40 кГц |
Рабочее напряжение | 24 В |
Ограничение рабочего напряжения | 3,6 В постоянного тока ~ 30 В |
IP -класс | IP67 |
Выход | RS232/RS485 |
RS232 Выходной сигнал низкая стоимость ультразвуковой уровень ультразвукового уровня жидкости измеритель Ультразвуковой резервуар Датчик уровня воды.
Землярный диапазон | 100 ... 1000 мм |
Неправильная область | 0 ... 100 мм |
Стандартная целевая пластина | 100 мм х 100 мм |
Частота преобразователя | Приблизительно 220 кГц |
Задержка ответа | примерно 50 мс |
Индикатор | Статус |
---|---|
Светодиодный синий | питание |
Светодиод желтый | Индикация мигания состояния переключения: Объект функции программы обнаружен |
Светодиодный красный | Постоянно красный: Ошибка красный, мигание: программа функция, объект не обнаружен |
Операционное напряжение UB | 15 ... 30 В. Д., Ripple 10 %SS |
Ток без нагрузки I0 | ≤ 45 мА |
Тип ввода | 1 Учить вклад |
Эксплуатационный диапазон | A1: -UB ...+1 V, A2: +6 V ...+UB |
Входной импеданс | > 4,7 кОм |
Учебная программа Pulse | ≥ 1 с |
Вывод типа | 1 Выход переключателя e4, npn no/nc, программируемый |
Рейтинг эксплуатационного тока т.е. | 200 мА, защищенная короткая замыкания/перегрузка |
Настройка по умолчанию | Точка переключения A1: 70 мм, точка переключения A2: 800 мм |
Напряжение падение | ≤ 2,5 В. |
Повторите точность | ≤1 % |
Частота переключения f | ≤ 13 Гц |
Диапазон гистерезис h | 2 % от установленного рабочего расстояния |
Температурное влияние | ± 1,5% от полномасштабной стоимости |
Температура окружающей среды | -25 ... 70 ℃ (248 ... 343K) |
Температура хранения | -40 ... 85 ℃ (233 ... 358K) |
Связь | Разъем V1 (M12 × 1), 4-контактный |
Степень защиты | IP67 |
Материальное жилье | Латунь, никелированная |
Преобразователь | Смесь эпоксидной смолы/полая стеклянная сфера; пена полиуретан, крышка PBT |
Ультразвуковой датчик оснащен выводом переключателя с двумя обучающими точками переключения. Они устанавливаются путем применения напряжения питания - UB или + UB к входу обучения. Напряжение питания должно применяться к входу обучения в течение не менее 1 с. Светодиоды указывают, распознал ли датчик цель во время процедуры обучения. Точка переключения A1 преподается с - UB, A2 с +UB. Восемь различных выходных функций могут быть установлены.
Точка переключения, установление расстояния только после включения питания. Внутренние часы могут гарантировать, что нельзя изменить через 5 минут при включении питания. Если хотите изменить точку переключения, пользователь может установить расстояние запроса только после перезапуска питания.
A1 = слепой диапазон, A2 = номинальное расстояние
Отображается в зависимости от режима эксплуатации | Красный светодиод | Желтый светодиод |
---|---|---|
Объект точки переключения не обнаружил объекта, обнаруженного объектом, не определяется (обучение недействительно) | вне вспышки | вспыхивает |
Нормальная операция | выключенный | Состояние переключения |
Вина | на | Предыдущее состояние |
Если датчик установлен при температуре окружающей среды ниже 0 ℃, он должен преуспеть в защитных мер. В случае прямого монтажа датчика в отверстии с использованием стальных гаек он должен быть зафиксирован в середине резьбы корпуса.
