| Место происхождения: | Китай |
| Фирменное наименование: | Kacise |

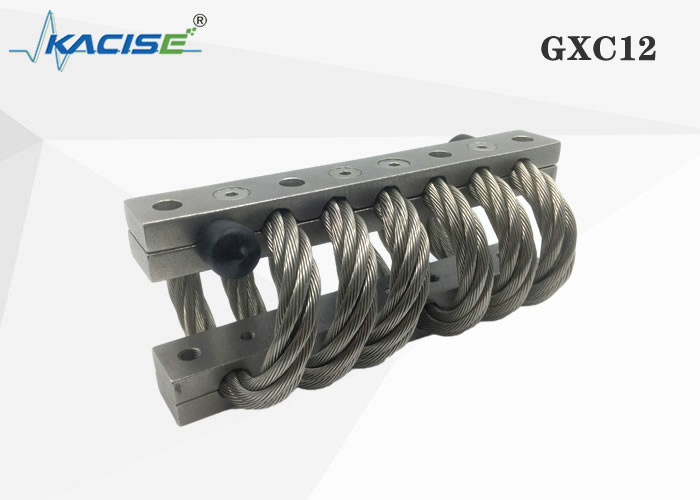

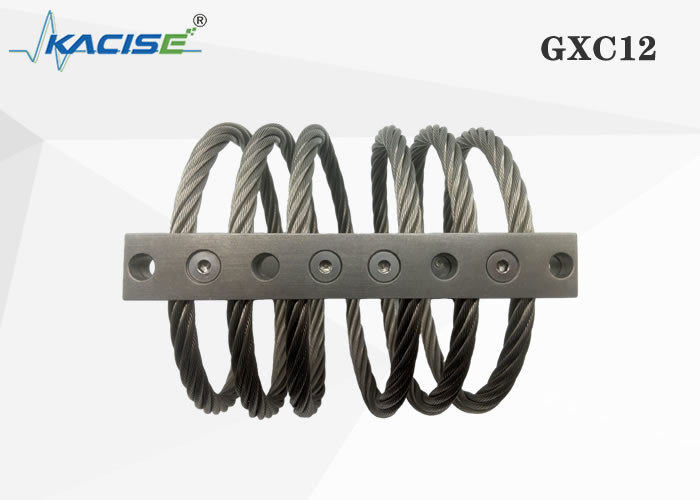

| Номер модели: | GXC12 |
| Количество мин заказа: | 1 |
|---|---|
| Цена: | Negotiable |
| Упаковывая детали: | коробка |
| Время доставки: | 5-8 рабочих дней |
| Условия оплаты: | Аккредитив, Д/А, Д/П, Т/Т, Вестерн Юнион, МонейГрам |
| Поставка способности: | 100+ |
| Длина: | 178мм | Ширина: | 84/89/105/108/114/121/140 mm |
|---|---|---|---|
| Высокий: | 71/74/76/83/89/105/108mm | Монтажные отверстия: | М8 |
| Резонансная частота: | 5-10 Гц | Расстояние между внешним монтажным отверстием/L1 (мм): | 156/155.6 |
| Расстояние между внутренними монтажными отверстиями/L2 (мм): | 66/66.6 | Максимальная вертикальная деформация (мм): | 34/37/40/44.7/49/66/68 |
| Вертикальная статическая нагрузка (кг): | 109/102/80/73/72/39/32 | Вертикальная статическая жесткость (кг/мм): | 27.5/24/18/15.4/13.7/6.5/5.1 |
| Вертикальная динамическая жесткость (кг/мм): | 13.5/11.4/8.4/6.8/6/2.5/2 | максимальная деформация 45° (мм): | 47.8/51.8/56/63/71/91/95 |
| Статическая нагрузка 45° (кг): | 89/82/66/62/60/34/28 | 45°Статическая жесткость (кг/мм): | 17.7/15.6/12/10/9/4.5/3.6 |
| динамическая жесткость под углом 45° (кг/мм): | 7.7/6.6/4.9/4/3.5/1.6/1.2 | Максимальная деформация боковой подвески (мм): | 36/39/42/47/52.8/68/71 |
| Боковая статическая нагрузка (кг): | 68/64/48/46/44/20/15.6 | Статическая жесткость бокового подвеса (кг/мм): | 9.8/8.4/5.8/4.9/4.4/2/1.5 |
| Жесткость боковой подвески (кг/мм): | 7.7/6.5/4.8/4.1/3.8/1.5/1 | Материал: | СС304 |
| Вес (KG): | 0.83/0.85/0.90/0.95/0.98/1.07/1.2 | Поддерживать ли настройку продукта: | Да |
| Высокий свет: | Противовибрационный демпфер веревочки провода Omni дирекционный,Не линейный амортизатор веревочки провода жесткости,амортизаторы удара веревочки провода 178mm |
||
Введение амортизаторов веревочки провода серии JGX
Амортизаторы веревочки провода стабилизированные устанавливая собрания высококачественной, который веревочки сели на мель провода, который держат с изрезанными стопорными устройствами металла. Каждый изолируя элемент имеет специфическую характеристику ответа определенную диаметром веревочки провода, числа стренг, длины кабеля, извива или положения кабеля, и числа кабелей в раздел.
Своиственный амортизировать обеспечен гистерезисом сгибания, т.е., затирание и трение сползать между стренгами веревочки провода.
Амортизаторы веревочки провода обеспечивают высокие уровни изоляции чем любые другие средство или дизайн, с превосходным глушением вибраций. Держатели кабеля поистине уникальны, приспособленный к спектру физических и проектируя требований настолько широких что он включает почти каждую потребность изоляции. Они клали для того чтобы отдохнуть понятие что одиночный держатель не может отрегулировать и удар и вибрацию.
Амортизаторы веревочки провода серии JGX, жесткость размера особенности 3 переменная и переменный амортизировать, которые предусматривают превосходные вибрацию и изоляцию удара в жестких окружающих средах в практически неограниченном диапозоне применения – воздушных судн, кораблях, танках, тележке месторождения нефти внося в журнал.
Конструированный для задерживать взаимодействие силового кабеля DC, амортизаторы веревочки провода серии JGX отличают превосходным единым режимом и дифференциальным представлением фильтра режима, которые широко использовали в много видов электронных оборудований которые имеют AC/DC, DC/AC, конвертер переключателя DC/DC или использовать DC как своя сила.
Неподвижная нагрузка нося ряд от 1kg к 1T, которое соотвествует много видов требований и от наших клиентов и получает королевскую власть стабилизированных клиентов после их старта во внутренний рынок.
Кроме серии JGX для соотвествовать обычный неподвижной нагрузки, радушных для посещения нашего вебсайта www.kacise.com увидеть наши другие 3 серии, GH, GX и GN, которая все конструированы для сильных вибрации и изоляции удара.
Диаграмма размера продукта
| Номер продукта | Максимум (mm) | Ширина (mm) | Вес продукта (kg) | Метод установки | Размер отверстия (mm) | Размер потока (mm) | Конусность Counterbore | |
| JGX-127-8-X-3648-A-S | 71 | ± 2,54 | 84 | 0,83 | , B, C, D, E, S | Ø9.0 +0.13-0.38 | M8X1.25 M7X1.0 | 90° |
| JGX-127-8-X-3047-A-S | 74 | 89 | 0,85 | |||||
| JGX-127-8-X-2869-A-S | 76 | 105 | 0,90 | |||||
| JGX-127-8-X-2313-A-S | 83 | 108 | 0,95 | |||||
| JGX-127-8-X-1957-A-S | 89 | 114 | 0,98 | |||||
| JGX-127-8-X-1735-A-S | 105 | 121 | 1,07 | |||||
| JGX-127-8-X-1512-A-S | 108 | 140 | 1,2 | |||||
Оси амортизатора:
Амортизаторы веревочки провода амортизаторы мульти-оси. Диаграмма ниже включает определения оси нагрузки и рассмотрение отклонения.
Амортизировать: Типично 5-15%, в зависимости от уровня размера и входного сигнала. Для специфического амортизируя рассмотрения, пожалуйста советуйте с Kacise.
Установка
Мы предлагаем полный диапасон установок, включая, отверстие установлены, зенкованный главный винт для установки, установка потока, выборы верхнего и более низкие туторы и устанавливая отверстия могут быть гибкой конфигурацией. Мы обеспечиваем дюйм 2 заказов стандартный и метрический, встретьте отечественные и чужие оборудование, импорт и экспорт требований к оборудования. Подолы веревочки стального провода, клиенты могут согласно нашей технической характеристике изделия в соответствии с числом поворотов выбора и резервирования продукта веревочки провода. Наименьшее число поворотов 2 подола, наиболее обыкновенно используемое 12 подола, можно также подгонять согласно запросу клиента.
Диаграммы ниже иллюстрируют типичные устанавливая ориентации.
Амортизаторы веревочки провода составлены барами кабеля нержавеющей стали и алюминиевых сохраняя бара или нержавеющих сохраняя, которые обеспечивают превосходное влияние изоляции. Они более небольшие чем традиционные одни и принимают их преимущества. С их устанавливая пунктом, гофрируя картины и вибрация размера, они смогли соотвествовать все индустрии, обороны и других.
3 нового На тип (GH, GX & GR) конструированы для того чтобы соотвествовать вибрировать изоляция.
Применение
