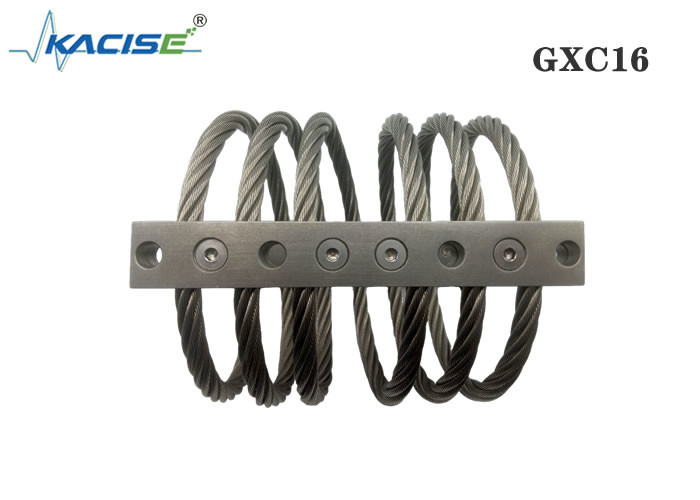

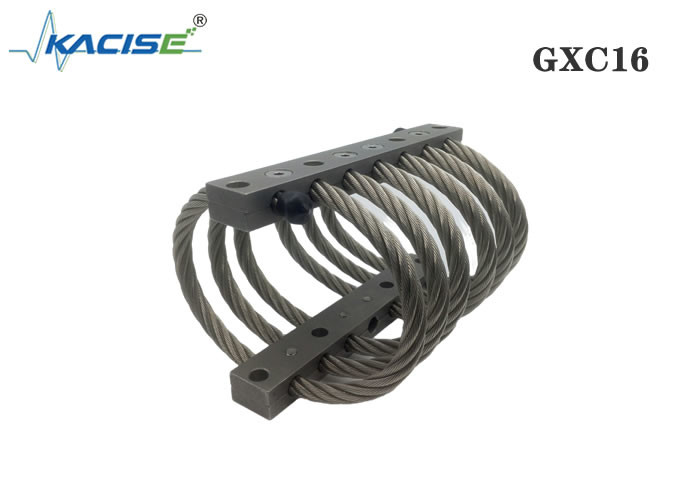

Сотрясите поглощая противовибрационный демпфер Omni дирекционное GXC16 веревочки провода

Сотрясите поглощая противовибрационный демпфер Omni дирекционное GXC16 веревочки провода

Сотрясите поглощая противовибрационный демпфер веревочки провода

Амортизатор веревочки провода Omni дирекционный

Противовибрационный демпфер веревочки провода 10HZ

Место происхождения:

Китай

Фирменное наименование:

Kacise

Номер модели:

GXC16

Свяжитесь с нами
Запросите цитату
Подробная информация о продукции
Длина:
178мм
Ширина:
92/102/105/121/133/144/156/180 mm
Высокий:
76/83/89/95/108/124/137/155mm
Монтажные отверстия:
М8
Резонансная частота:
5-10 Гц
Расстояние между внешним монтажным отверстием/L1 (мм):
156/155.6
Расстояние между внутренними монтажными отверстиями/L2 (мм):
66/66.6
Максимальная вертикальная деформация (мм):
32/38/43.2/48.8/59/74.7/85.9/102
Вертикальная статическая нагрузка (кг):
273/229/216/173/146/129/113/91
Вертикальная статическая жесткость (кг/мм):
71/53/46/34/25/20/15/11
Вертикальная динамическая жесткость (кг/мм):
35/24/20/14/10.3/7.2/5.2/3.7
максимальная деформация 45° (мм):
44.7/52.8/61/68/84/105/121/144
Статическая нагрузка 45° (кг):
193/162/153/122/104/91/80/62
45°Статическая жесткость (кг/мм):
40/29.8/26/19/14/11/8.8/6.2
динамическая жесткость под углом 45° (кг/мм):
17.7/12.6/10.5/7.4/5.3/3.7/2.8/2
Максимальная деформация боковой подвески (мм):
33/40/45/50/56.9/77.7/90/107
Боковая статическая нагрузка (кг):
149/122/113/91/60/44/33/22
Статическая жесткость бокового подвеса (кг/мм):
22/15.6/13/9/6/4.6/3.3/2.2
Жесткость боковой подвески (кг/мм):
18/12.5/10/7/4/3/2.8/1.7
Материал:
СС304
Вес (KG):
1.36/1.4/1.5/1.67/1.8/2.02/2.18/2.31
Поддерживать ли настройку продукта:
Да
Выделить:

Сотрясите поглощая противовибрационный демпфер веревочки провода

,

Амортизатор веревочки провода Omni дирекционный

,

Противовибрационный демпфер веревочки провода 10HZ

Условия оплаты и доставки
Количество мин заказа
1
Цена
обсуждаемый
Упаковывая детали
коробка
Время доставки
5-8 рабочих дней
Условия оплаты
Аккредитив, Д/А, Д/П, Т/Т, Вестерн Юнион, МонейГрам
Поставка способности
100+
Описание продукта

Представление
Жесткость (Kv или Ks):
Амортизаторы веревочки провода показывают нелинейное поведение жесткости. Небольшие отклонения, обычно связываемые с изоляцией вибрации, будут иметь различный тариф весны чем более большие отклонения удара. Мы опубликовываем типичные значения значения жесткости вибрации (Kv), и средних удара жесткости (Ks) внутри каталог. Эти значения можно использовать с обеспеченными уравнениями перечисленными на страница 6 для того чтобы предсказать системную производительность. Значения жесткости перечисленные в каталоге для версий полно-петли. Для уменьшенных версий петли, коэффициент жесткость путем разделять число пожеланных петель числом полных петель.

Веревочка провода жесткость нелинейного противовибрационного демпфера. Сформируйте переменную под ofsmall условия и большой, обширные разницы в твердости жесткости.

Потребитель может согласно параметрам продукта был испытан в руководстве и мы дедуцируем формулу вычисления и выбор, также может связаться мы, наши инженеры обеспечит вас с проводником выбора.

Диаграмма размера продукта

Номер продукта Максимум (mm) Ширина (mm) Вес продукта (kg) Метод установки Размер отверстия (mm) Размер потока (mm) Конусность Counterbore
JGX-127-8-X-3648-A-S 76 ± 2,54 92 1,81 , B, C, D, E, S Ø9.0 +0.13-0.38 M8X1.25 M7X1.0 90°
JGX-127-8-X-3047-A-S 83 102 1,91
JGX-127-8-X-2869-A-S 89 105 2
JGX-127-8-X-2313-A-S 95 121 2,22
JGX-127-8-X-1957-A-S 108 133 2,4
JGX-127-8-X-1735-A-S 124 144 2,7
JGX-127-8-X-1512-A-S 137 156 2,9
JGX-127-8-X-1201-A-S 155 180 3,09



Лист проверок данных пригонки прессы направления Pz

Номер кривой Номер продукта Неподвижная нагрузка (n) Максимальная деформация (mm) Жесткость Kv kN/m вибрации Жесткость Ks kN/m удара
1 JGX-127-8-X-3648-A-S 3648 32 954 471
2 JGX-127-8-X-3047-A-S 3047 38,1 708 333
3 JGX-127-8-X-2869-A-S 2869 43,2 613 278
4 JGX-127-8-X-2313-A-S 2313 48,8 457 196
5 JGX-127-8-X-1957-A-S 1957 59,9 340 137
6 JGX-127-8-X-1735-A-S 1735 74,7 261 96
7 JGX-127-8-X-1512-A-S 1512 85,9 207 74
8 JGX-127-8-X-1201-A-S 1201 102,6 148 49

Сотрясите поглощая противовибрационный демпфер Omni дирекционное GXC16 веревочки провода 0

45° склонило лист проверок данных нагрузки прессы приспосабливая

Номер кривой Номер продукта Неподвижная нагрузка (n) Максимальная деформация (mm) Жесткость Kv kN/m вибрации Жесткость Ks kN/m удара
1 JGX-127-8-X-3648-A-S 2580 44,7 539 236
2 JGX-127-8-X-3047-A-S 2157 52,8 398 168
3 JGX-127-8-X-2869-A-S 2046 61 349 138
4 JGX-127-8-X-2313-A-S 1624 68,6 259 98
5 JGX-127-8-X-1957-A-S 1401 84,8 193 68
6 JGX-127-8-X-1735-A-S 1223 105,7 147 49
7 JGX-127-8-X-1512-A-S 1068 121,9 117 37
8 JGX-127-8-X-1201-A-S 823 144,8 83 25

Сотрясите поглощая противовибрационный демпфер Omni дирекционное GXC16 веревочки провода 1

Лист проверок данных нагрузки от катящегося груза ножниц

Номер кривой Номер продукта Неподвижная нагрузка (n) Максимальная деформация (mm) Жесткость Kv kN/m вибрации Жесткость Ks kN/m удара
1 JGX-127-8-X-3648-A-S 2936 33 294 294
2 JGX-127-8-X-3047-A-S 1713 40,1 207 207
3 JGX-127-8-X-2869-A-S 1557 45,2 173 173
4 JGX-127-8-X-2313-A-S 1201 50,8 121 121
5 JGX-127-8-X-1957-A-S 801 56,9 81 81
6 JGX-127-8-X-1735-A-S 601 77,7 60 60
7 JGX-127-8-X-1512-A-S 445 90,9 46 46
8 JGX-127-8-X-1201-A-S 289 107,7 30 30

Сотрясите поглощая противовибрационный демпфер Omni дирекционное GXC16 веревочки провода 2

Сотрясите поглощая противовибрационный демпфер Omni дирекционное GXC16 веревочки провода 3

Оси амортизатора:
Амортизаторы веревочки провода амортизаторы мульти-оси. Диаграмма ниже включает определения оси нагрузки и рассмотрение отклонения.

Сотрясите поглощая противовибрационный демпфер Omni дирекционное GXC16 веревочки провода 4

Амортизировать: Типично 5-15%, в зависимости от уровня размера и входного сигнала. Для специфического амортизируя рассмотрения, пожалуйста советуйте с Kacise.



Диаграмма размера продукта

Сотрясите поглощая противовибрационный демпфер Omni дирекционное GXC16 веревочки провода 5

Установка

Мы предлагаем полный диапасон установок, включая, отверстие установлены, зенкованный главный винт для установки, установка потока, выборы верхнего и более низкие туторы и устанавливая отверстия могут быть гибкой конфигурацией. Мы обеспечиваем дюйм 2 заказов стандартный и метрический, встретьте отечественные и чужие оборудование, импорт и экспорт требований к оборудования. Подолы веревочки стального провода, клиенты могут согласно нашей технической характеристике изделия в соответствии с числом поворотов выбора и резервирования продукта веревочки провода. Наименьшее число поворотов 2 подола, наиболее обыкновенно используемое 12 подола, можно также подгонять согласно запросу клиента.

Применение

Сотрясите поглощая противовибрационный демпфер Omni дирекционное GXC16 веревочки провода 6
