| Место происхождения: | Китай |
| Фирменное наименование: | Kacise |

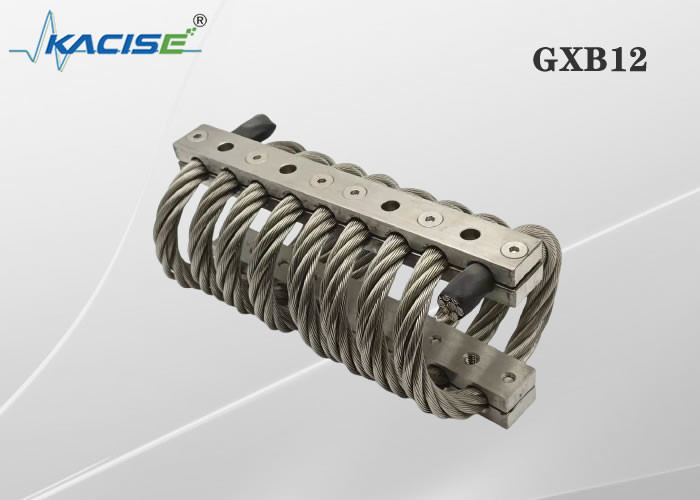

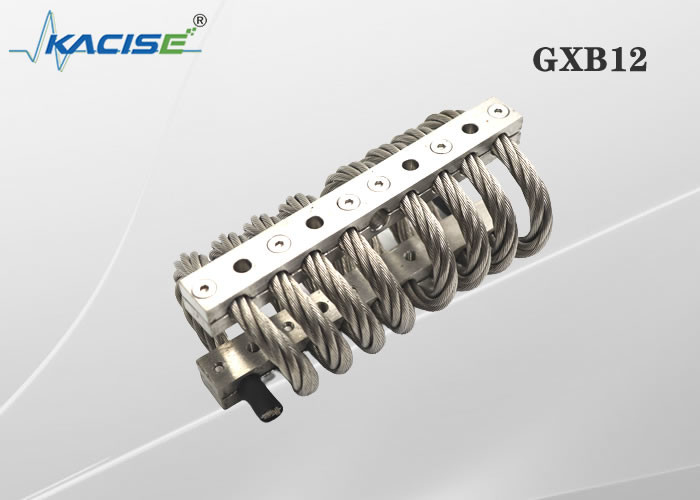

| Номер модели: | GXB12 |
| Количество мин заказа: | 1 |
|---|---|
| Цена: | Negotiable |
| Упаковывая детали: | коробка |
| Время доставки: | 5-8 рабочих дней |
| Условия оплаты: | Аккредитив, Д/А, Д/П, Т/Т, Вестерн Юнион, МонейГрам |
| Поставка способности: | 100+ |
| Длина: | 216мм | Ширина: | 84/89/105/108/114/121/140 mm |
|---|---|---|---|
| Высокий: | 71/74/76/83/89/105/108mm | Монтажные отверстия: | М8 |
| Резонансная частота: | 5-10 Гц | Расстояние между внешним монтажным отверстием/L1 (мм): | 156/155.6 |
| Расстояние между внутренними монтажными отверстиями/L2 (мм): | 66/66.6 | Максимальная вертикальная деформация (мм): | 34/37/40/44.7/49/66/68 |
| Вертикальная статическая нагрузка (кг): | 146/135/106/97/93/53/42 | Вертикальная статическая жесткость (кг/мм): | 36.6/32/24/20/18/8.6/6.6 |
| Вертикальная динамическая жесткость (кг/мм): | 17.9/15.2/11/9/7.9/3.3/2.6 | максимальная деформация 45° (мм): | 47.8/51.8/56/63/71/91/95 |
| Статическая нагрузка 45° (кг): | 117/109/89/82/77.8/46.7/37 | 45°Статическая жесткость (кг/мм): | 23.6/20.8/15.9/13.7/12.3/6/4.7 |
| динамическая жесткость под углом 45° (кг/мм): | 10.3/8.8/6.5/5.4/4.7/2.1/1.6 | Максимальная деформация боковой подвески (мм): | 36/39/42/47/52.8/68/71 |
| Боковая статическая нагрузка (кг): | 91/86/66/62/60/26/20 | Статическая жесткость бокового подвеса (кг/мм): | 13/11.2/7.8/6.5/6/2.7/1.9 |
| Жесткость боковой подвески (кг/мм): | 10/9.7/6.8/5.6/4.9/2.1/1.2 | Материал: | СС304 |
| Вес (KG): | 1.1/1.1/1.2/1.26/1.3/1.43/1.5 | Поддерживать ли настройку продукта: | Да |
| Высокий свет: | Уменьшите противовибрационный демпфер веревочки провода шума,Противовибрационный демпфер веревочки стального провода,Амортизаторы удара веревочки провода M8 |
||
Характер продукции
Противовибрационный демпфер веревочки провода железный каркас стали или нержавеющей стали углерода и стандарт кабеля нержавеющей стали согласно некоторым вычислению и дизайну модуля пластичности и изготовление прибора вибрации и амортизации. Смогите эффектно поглотить вибрацию и энергия удара, прибор защиты, уменьшает шум. Цель обеспечивает высокую надежность жизни и системы оборудования. Наша компания производит противовибрационный демпфер веревочки стального провода может эффектно поглотить вибрацию и удар, уменьшает шум. Мы используем материалы и поверхностное покрытие, методы контроля качества, свойства самих продукта, гарантируем продукты в высокой температуре, окружающей среде химической коррозии, сильных свойствах оксидоредукции, много пыли и окружающей среде высоким трением, превосходном представлении, стабилизированный и надежный. Моя компания широко используемая в противовибрационном демпфере веревочки провода, коммерчески транспорте, авиации навигации, химическом машиностроении, конструкции обороны страны и других полях.
Материалы & продукты финишей
Кабель веревочки провода, мы принимали нержавеющую сталь международного стандарта 304, материал переклейки, там обычная сталь 3, материал сплава 6061-T6 304 нержавеющая сталь и алюминиевого. Все поверхности сделаны поверхностного покрытия переклейки для обеспечения что это соотвествует уместным индустриальным стандартам и военным стандартным.
Смогите выбрать иметь поверхностную горячую гальванизировать веревочку провода или материал для покрытий поверхности как нейлон, может эффектно увеличить представление продукта в жестких окружающих средах.
Диаграмма размера продукта
| Номер продукта | Максимум (mm) | Ширина (mm) | Вес продукта (kg) | Метод установки | Размер отверстия (mm) | Размер потока (mm) | Конусность Counterbore | |
| JGX-127-6-X-2736-A-S | 71 | ± 2,54 | 92 | 1,36 | , B, C, D, E, S | Ø9.0 +0.13-0.38 | M8X1.25 M7X1.0 | 90° |
| JGX-127-6-X-2291-A-S | 74 | 102 | 1,43 | |||||
| JGX-127-6-X-2157-A-S | 76 | 105 | 1,5 | |||||
| JGX-127-6-X-1735-A-S | 83 | 121 | 1,67 | |||||
| JGX-127-6-X-1468-A-S | 89 | 133 | 1,81 | |||||
| JGX-127-6-X-1290-A-S | 105 | 144 | 2,02 | |||||
| JGX-127-6-X-1134-A-S | 108 | 156 | 2,18 | |||||
Лист проверок данных пригонки прессы направления Pz
| Номер кривой | Номер продукта | Неподвижная нагрузка (n) | Максимальная деформация (mm) | Жесткость Kv kN/m вибрации | Жесткость Ks kN/m удара |
| 1 | JGX-127-6-X-2736-A-S | 2736 | 32 | 716 | 352 |
| 2 | JGX-127-6-X-2291-A-S | 2291 | 38,1 | 531 | 246 |
| 3 | JGX-127-6-X-2157-A-S | 2157 | 43,2 | 461 | 208 |
| 4 | JGX-127-6-X-1735-A-S | 1735 | 48,8 | 343 | 147 |
| 5 | JGX-127-6-X-1468-A-S | 1468 | 59,9 | 256 | 103 |
| 6 | JGX-127-6-X-1290-A-S | 1290 | 74,7 | 196 | 72 |
| 7 | JGX-127-6-X-1134-A-S | 1134 | 85,9 | 154 | 54 |
| 8 | JGX-127-6-X-912-A-S | 912 | 102,6 | 111 | 37 |
45° склонило лист проверок данных нагрузки прессы приспосабливая
| Номер кривой | Номер продукта | Неподвижная нагрузка (n) | Максимальная деформация (mm) | Жесткость Kv kN/m вибрации | Жесткость Ks kN/m удара |
| 1 | JGX-127-6-X-2736-A-S | 1935 | 44,7 | 405 | 177 |
| 2 | JGX-127-6-X-2291-A-S | 1624 | 52,8 | 298 | 126 |
| 3 | JGX-127-6-X-2157-A-S | 1535 | 61 | 263 | 105 |
| 4 | JGX-127-6-X-1735-A-S | 1223 | 68,6 | 194 | 74 |
| 5 | JGX-127-6-X-1468-A-S | 1045 | 84,8 | 144 | 51 |
| 6 | JGX-127-6-X-1290-A-S | 912 | 105,7 | 110 | 37 |
| 7 | JGX-127-6-X-1134-A-S | 801 | 121,9 | 88 | 28 |
| 8 | JGX-127-6-X-912-A-S | 623 | 144,8 | 62 | 19 |
Лист проверок данных нагрузки от катящегося груза ножниц
| Номер кривой | Номер продукта | Неподвижная нагрузка (n) | Максимальная деформация (mm) | Жесткость Kv kN/m вибрации | Жесткость Ks kN/m удара |
| 1 | JGX-127-6-X-2736-A-S | 1490 | 33 | 221 | 221 |
| 2 | JGX-127-6-X-2291-A-S | 1223 | 40,1 | 156 | 156 |
| 3 | JGX-127-6-X-2157-A-S | 1134 | 45,2 | 130 | 130 |
| 4 | JGX-127-6-X-1735-A-S | 912 | 50,8 | 91 | 91 |
| 5 | JGX-127-6-X-1468-A-S | 601 | 56,9 | 60 | 60 |
| 6 | JGX-127-6-X-1290-A-S | 445 | 77,7 | 46 | 46 |
| 7 | JGX-127-6-X-1134-A-S | 334 | 90,9 | 33 | 33 |
| 8 | JGX-127-6-X-912-A-S | 222 | 107,7 | 23 | 23 |
Рабочие параметры: жесткость вибрации и жесткость удара (Kv или Ks):
Жесткость амортизаторов веревочки провода нелинейна. Большая разница в жесткости между небольшими и большими деформациями.
Потребители могут высчитать и выбрать согласно параметрам испытанным в руководстве продукта и формуле мы даем, или свяжутся мы, и наши инженеры обеспечат вас с наведением выбора.
Диаграмма размера продукта
Установка
Мы предлагаем полный диапасон установок, включая, отверстие установлены, зенкованный главный винт для установки, установка потока, выборы верхнего и более низкие туторы и устанавливая отверстия могут быть гибкой конфигурацией. Мы обеспечиваем дюйм 2 заказов стандартный и метрический, встретьте отечественные и чужие оборудование, импорт и экспорт требований к оборудования. Подолы веревочки стального провода, клиенты могут согласно нашей технической характеристике изделия в соответствии с числом поворотов выбора и резервирования продукта веревочки провода. Наименьшее число поворотов 2 подола, наиболее обыкновенно используемое 12 подола, можно также подгонять согласно запросу клиента.
Применение
