Домой > продукты > Противовибрационный демпфер веревочки провода >

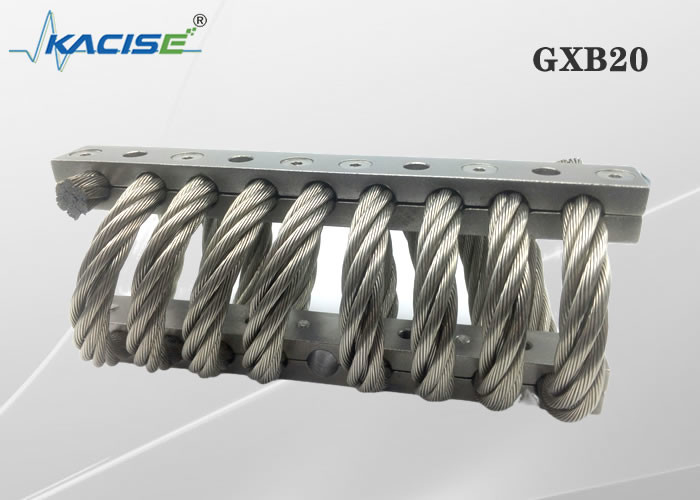

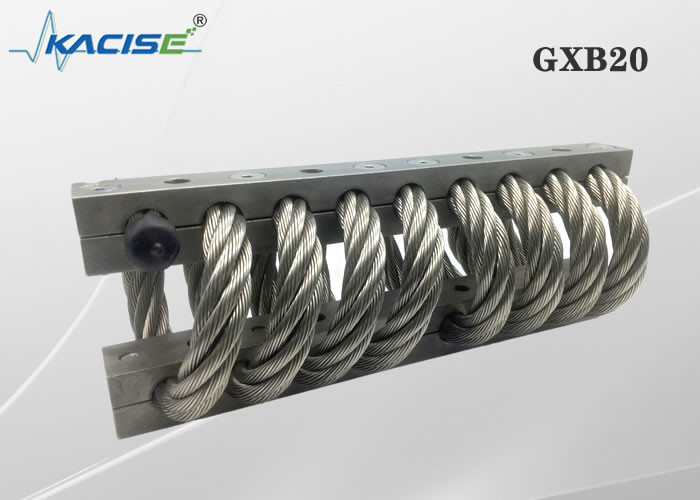

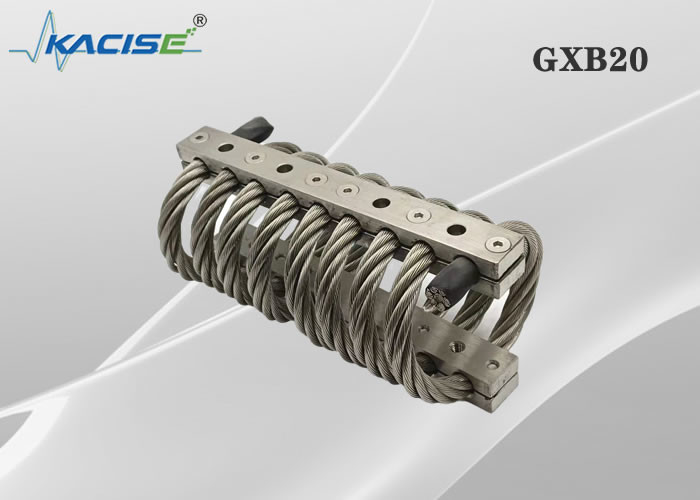

Стальная окружающая среда свойства оксидоредукции противовибрационного демпфера GXB16 веревочки провода сильная

Стальная окружающая среда свойства оксидоредукции противовибрационного демпфера GXB16 веревочки провода сильная

Противовибрационный демпфер веревочки провода оксидации

Амортизатор веревочки провода окружающей среды свойства

Противовибрационный демпфер веревочки провода 5HZ

Место происхождения:

Китай

Фирменное наименование:

Kacise

Номер модели:

GXB16

Свяжитесь с нами
Запросите цитату
Подробная информация о продукции
Длина:
216мм
Ширина:
92/102/105/121/133/144/156/180mm
Высокий:
76/83/89/95/108/124/137/155mm
Монтажные отверстия:
М8
Резонансная частота:
5-10 Гц
Расстояние между внешним монтажным отверстием/L1 (мм):
156/155.6
Расстояние между внутренними монтажными отверстиями/L2 (мм):
66/66.6
Максимальная вертикальная деформация (мм):
32/38/43.2/48.8/59/74.7/85.9/102
Вертикальная статическая нагрузка (кг):
364/304/286/231/195/173/151/120
Вертикальная статическая жесткость (кг/мм):
95/70/61/45/34/26/20/14
Вертикальная динамическая жесткость (кг/мм):
47/33/27/19.6/13.7/9.6/7.4/4.9
максимальная деформация 45° (мм):
44.7/52.8/61/68/84/105/121/144
Статическая нагрузка 45° (кг):
258/215/204/162/140/122/106/82
45°Статическая жесткость (кг/мм):
53/39/34/25/19/14.7/11.7/8.3
динамическая жесткость под углом 45° (кг/мм):
12/16.8/13.8/9.8/6.8/4.9/3.7/2.5
Максимальная деформация боковой подвески (мм):
33/40/45/50/56.9/77.7/90/107
Боковая статическая нагрузка (кг):
240/171/155/120/80/60/44/28
Статическая жесткость бокового подвеса (кг/мм):
29/20/17/12/8/6/4.6/3
Жесткость боковой подвески (кг/мм):
25/17/14/10/5/4/3/2.2
Материал:
СС304
Вес (KG):
1.8/1.9/2/2.2/2.4/2.7/2.9/3
Поддерживать ли настройку продукта:
Да
Выделить:

Противовибрационный демпфер веревочки провода оксидации

,

Амортизатор веревочки провода окружающей среды свойства

,

Противовибрационный демпфер веревочки провода 5HZ

Условия оплаты и доставки
Количество мин заказа
1
Цена
обсуждаемый
Упаковывая детали
коробка
Время доставки
5-8 рабочих дней
Условия оплаты
Аккредитив, Д/А, Д/П, Т/Т, Вестерн Юнион, МонейГрам
Поставка способности
100+
Описание продукта

Характер продукции

Противовибрационный демпфер веревочки провода прибор вибрации и удара поглощая который высчитан и конструирован со скелетом стали или нержавеющей стали углерода и стандартным кабелем нержавеющей стали согласно некоторому модулю пластичности. Он может эффектно поглотить энергию вибрации и удара, защитить оборудование и уменьшить шум. Цель обеспечивать высокие жизнь оборудования и надежность системы. Противовибрационный демпфер веревочки провода произведенный нашей компанией может эффектно поглотить вибрацию, плотно сжать и уменьшить шум. Материал и процесс поверхностного покрытия, метод контроля качества, и уникальные свойства сами продукта обеспечить что продукт имеет превосходное представление в ультравысокой и низкой температуре, окружающей среде химической коррозии, сильной оксидации и сильной окружающей среде окружающей среды свойства уменьшения, пылевоздушных и высоких трением, надежном и стабилизированном.
Противовибрационные демпферы веревочки провода нашей компании широко использованы в коммерчески транспорте, навигации и авиации, химической автоматизации, конструкции обороны страны и других полях.

Метод установки
Мы обеспечиваем полный диапасон методов установки, включая установку через-отверстия, зенкованные главные зажимные пластинки установки винта, установки потока, верхних и низких, и выбор типов отверстия установки можно гибко установить. Мы обеспечиваем 2 приказывая стандарта, имперский и метрический, для того чтобы соотвествовать отечественного и чужого оборудования, и оборудования импорта и экспорта.
Число поворотов веревочки провода, клиентов может выбрать и приказать продукты согласно числу поворотов веревочки провода согласно нашим техническим характеристикам изделия. Минимальное количество подолов 2 подола, и наиболее обыкновенно используемое 12 подола. Его можно также подгонять согласно требованиям клиента.

Диаграмма размера продукта

Номер продукта Максимум (mm) Ширина (mm) Вес продукта (kg) Метод установки Размер отверстия (mm) Размер потока (mm) Конусность Counterbore
JGX-127-8-X-3648-A-S 76 ± 2,54 92 1,81 , B, C, D, E, S Ø9.0 +0.13-0.38 M8X1.25 M7X1.0 90°
JGX-127-8-X-3047-A-S 83 102 1,91
JGX-127-8-X-2869-A-S 89 105 2
JGX-127-8-X-2313-A-S 95 121 2,22
JGX-127-8-X-1957-A-S 108 133 2,4
JGX-127-8-X-1735-A-S 124 144 2,7
JGX-127-8-X-1512-A-S 137 156 2,9
JGX-127-8-X-1201-A-S 155 180 3,09



Лист проверок данных пригонки прессы направления Pz

Номер кривой Номер продукта Неподвижная нагрузка (n) Максимальная деформация (mm) Жесткость Kv kN/m вибрации Жесткость Ks kN/m удара
1 JGX-127-8-X-3648-A-S 3648 32 954 471
2 JGX-127-8-X-3047-A-S 3047 38,1 708 333
3 JGX-127-8-X-2869-A-S 2869 43,2 613 278
4 JGX-127-8-X-2313-A-S 2313 48,8 457 196
5 JGX-127-8-X-1957-A-S 1957 59,9 340 137
6 JGX-127-8-X-1735-A-S 1735 74,7 261 96
7 JGX-127-8-X-1512-A-S 1512 85,9 207 74
8 JGX-127-8-X-1201-A-S 1201 102,6 148 49



45° склонило лист проверок данных нагрузки прессы приспосабливая

Номер кривой Номер продукта Неподвижная нагрузка (n) Максимальная деформация (mm) Жесткость Kv kN/m вибрации Жесткость Ks kN/m удара
1 JGX-127-8-X-3648-A-S 2580 44,7 539 236
2 JGX-127-8-X-3047-A-S 2157 52,8 398 168
3 JGX-127-8-X-2869-A-S 2046 61 349 138
4 JGX-127-8-X-2313-A-S 1624 68,6 259 98
5 JGX-127-8-X-1957-A-S 1401 84,8 193 68
6 JGX-127-8-X-1735-A-S 1223 105,7 147 49
7 JGX-127-8-X-1512-A-S 1068 121,9 117 37
8 JGX-127-8-X-1201-A-S 823 144,8 83 25



Лист проверок данных нагрузки от катящегося груза ножниц

Номер кривой Номер продукта Неподвижная нагрузка (n) Максимальная деформация (mm) Жесткость Kv kN/m вибрации Жесткость Ks kN/m удара
1 JGX-127-8-X-3648-A-S 2936 33 294 294
2 JGX-127-8-X-3047-A-S 1713 40,1 207 207
3 JGX-127-8-X-2869-A-S 1557 45,2 173 173
4 JGX-127-8-X-2313-A-S 1201 50,8 121 121
5 JGX-127-8-X-1957-A-S 801 56,9 81 81
6 JGX-127-8-X-1735-A-S 601 77,7 60 60
7 JGX-127-8-X-1512-A-S 445 90,9 46 46
8 JGX-127-8-X-1201-A-S 289 107,7 30 30



Стальная окружающая среда свойства оксидоредукции противовибрационного демпфера GXB16 веревочки провода сильная 0

Рабочие параметры: жесткость вибрации и жесткость удара (Kv или Ks):
Жесткость амортизаторов веревочки провода нелинейна. Большая разница в жесткости между небольшими и большими деформациями.
Потребители могут высчитать и выбрать согласно параметрам испытанным в руководстве продукта и формуле мы даем, или свяжутся мы, и наши инженеры обеспечат вас с наведением выбора.

Диаграмма размера продукта

Стальная окружающая среда свойства оксидоредукции противовибрационного демпфера GXB16 веревочки провода сильная 1

Проводник для установки амортизатора веревочки провода

1. Перед установкой, пожалуйста осторожно проверить соответствует ли устанавливая отверстие устанавливая отверстию противовибрационного демпфера, как ли поток это же, etc.

2, отверстие установки чисто, там никакой заусенец, ржавчина, повреждение и другие дефекты.

3. В виду того что противовибрационный демпфер эластичный компонент, для этого нужен немного передвижной космос при работе. Перед установкой, пожалуйста осторожно проверить ли любое оборудование влияя на установку в часть установки и ли передвижной космос противовибрационного демпфера достаточно. Пожалуйста проверите ли противовибрационный демпфер в хорошем состоянии и не имеет никакие дефекты перед установкой.

4. Подготовьте соответствующие отвертку и лом.

5, сперва установить амортизатор к тяжелому оборудованию или фиксированному оборудованию, винтам установки не нужно затянуть, так, что амортизатор сможет быть немножко активен.

6. Установите соединяясь прибор с другой стороны противовибрационного демпфера. Если устанавливая отверстие немножко разрегулировано, то вы можете двинуть противовибрационный демпфер или использовать лом для того чтобы выровнять устанавливая отверстие противовибрационного демпфера с устанавливая отверстием оборудования, и после этого привинтить фиксируя винт.

7. После фиксировать положение прибора, затяните все фиксируя винты.

Применение

Стальная окружающая среда свойства оксидоредукции противовибрационного демпфера GXB16 веревочки провода сильная 2
