Домой > продукты > Противовибрационный демпфер веревочки провода >
Тормозные магистрали из нержавеющей стали GXB28-950 тросовые виброизоляторы цена

Тормозные магистрали из нержавеющей стали GXB28-950 тросовые виброизоляторы цена

Место происхождения:

Китай

Фирменное наименование:

Kacise

Номер модели:

GXB28-950

Свяжитесь с нами
Запросите цитату
Подробная информация о продукции
Длина:
370мм
Ширина:
286мм
Высокая:
227мм
Монтажные отверстия:
М12
Резонансная частота:
5-10 Гц
Расстояние между внешним монтажным отверстием/L1 (мм):
268/266,7
Расстояние между внутренними монтажными отверстиями/L2 (мм):
114/114,3
Максимальная вертикальная деформация (мм):
132,2
Вертикальная статическая нагрузка (кг):
374
Вертикальная статическая жесткость (кг/мм):
37,7
Вертикальная динамическая жесткость (кг/мм):
13,8
максимальная деформация 45° (мм):
180
Статическая нагрузка 45° (кг):
211
45°Статическая жесткость (кг/мм):
21
динамическая жесткость под углом 45° (кг/мм):
7
Максимальная деформация боковой подвески (мм):
140
Боковая статическая нагрузка (кг):
76
Статическая жесткость бокового подвеса (кг/мм):
7.7
Жесткость боковой подвески (кг/мм):
5.6
Материал:
СС304
Вес (кг):
13,9
Поддерживать ли настройку продукта:
Да
Условия оплаты и доставки
Количество мин заказа
1
Цена
обсуждаемый
Упаковывая детали
коробка
Время доставки
5-8 рабочих дней
Условия оплаты
Аккредитив, Д/А, Д/П, Т/Т, западное соединение, МонейГрам
Поставка способности
100+
Описание продукта

Описание продукта
Решение проблем с ударами и вибрацией
Удары и вибрация считаются одними из самых разрушительных факторов в промышленных средах.Эти помехи подрывают срок службы механического и электронного оборудования, выводя технику из эксплуатации задолго до того, как это необходимо.Иногда этот преждевременный износ возникает из-за повторяющихся перегрузок, иногда из-за усталостных отказов жизненно важных частей, а иногда из-за сочетания того и другого.
Kacise предлагает широкий выбор тросовых изоляторов, которые решают проблемы ударов и вибрации практически в любой области применения.Выбрав стальной трос с надлежащими характеристиками — диаметром проволоки, количеством прядей, длиной кабеля, скруткой или скруткой кабеля и количеством кабелей на секцию, — мы создали тросовые изоляторы, обеспечивающие превосходную защиту оборудования.В идеале системы пассивной изоляции не требуют обслуживания, занимают мало места и продолжают функционировать при различных температурах и в агрессивных средах.

Таблица размеров продукта

Номер продукта Высокий (мм) Ширина (мм) Вес продукта (кг) Способ установки Размер отверстия (мм) Размер резьбы (мм) Конус цековки
JGX-286-8-X-16860-AS 216 ± 6,35 286 13,9

А, Б, В, Г, Е, С

Ø13,5 + 0,13- 0,38 М12Х1,75 90°


Лист данных испытаний на прессовую посадку

Номер кривой Номер продукта Статическая нагрузка (Н) Максимальная деформация (мм) Вибрационная жесткость Kv кН/м Ударная вязкость Ks кН/м
1 JGX-286-8-X-16860-AS 3740 125,7 377 138


Лист данных испытаний пресс-фитингов с наклоном под углом 45°

Номер кривой Номер продукта Статическая нагрузка (Н) Максимальная деформация (мм) Вибрационная жесткость Kv кН/м Ударная вязкость Ks кН/м
1 JGX-286-8-X-16860-AS 2110 177,8 212 70


Лист данных испытаний на сдвиг при качении

Номер кривой Номер продукта Статическая нагрузка (Н) Максимальная деформация (мм) Вибрационная жесткость Kv кН/м Ударная вязкость Ks кН/м
1 JGX-286-8-X-16860-AS 760 132,1 77 77

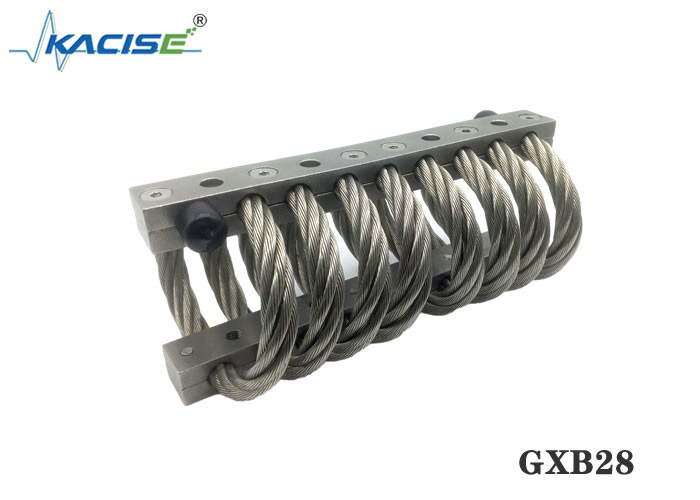

Тормозные магистрали из нержавеющей стали GXB28-950 тросовые виброизоляторы цена 0
Тросовые виброизоляторы обладают следующими преимуществами:

  • Комбинированная система изоляции от ударов и вибрации
  • Минимальное смещение
  • Собственное демпфирование
  • Регулируемый
  • Сменные тросовые изоляторы
  • Низкопрофильный
  • Приложения
  • Коммерческие помещения и помещения HVAC
  • Центры исполнительских искусств
  • Компьютерные операционные
  • Развлечения, места для общественных мероприятий и клубы здоровья
  • Транспортные депо
  • Больницы и исследовательские центры
  • Офисные и жилые комплексы

Схема структуры продукта

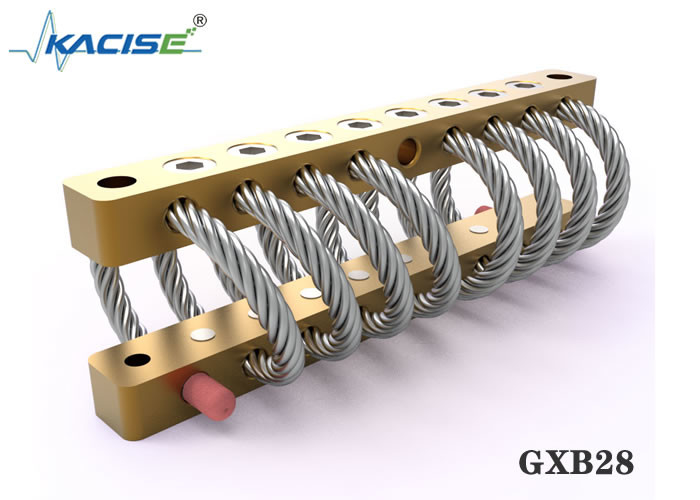

Тормозные магистрали из нержавеющей стали GXB28-950 тросовые виброизоляторы цена 1
Руководство по установке тросового изолятора
1. Перед установкой внимательно проверьте, соответствует ли монтажное отверстие монтажному отверстию виброизолятора, например, совпадает ли резьба и т. д.
2, установочное отверстие чистое, нет заусенцев, ржавчины, повреждений и других дефектов.
3. Поскольку виброизолятор является эластичным компонентом, при работе ему требуется небольшое подвижное пространство.Перед установкой внимательно проверьте, нет ли в установочной части какого-либо оборудования, влияющего на установку, и достаточно ли подвижного пространства виброизолятора.Перед установкой проверьте, находится ли виброизолятор в хорошем состоянии и не имеет дефектов.
4. Подготовьте подходящую отвертку и лом.
5, сначала установите изолятор на тяжелое оборудование или стационарное оборудование, установочные винты не нужно затягивать, чтобы изолятор мог быть слегка активным.
6. Установите соединительное устройство с другой стороны виброизолятора.Если монтажное отверстие немного смещено, можно переместить виброизолятор или с помощью лома выровнять монтажное отверстие виброизолятора с монтажным отверстием оборудования, а затем закрутить фиксирующий винт.
7. После фиксации положения устройства затяните все крепежные винты.
Заявление
Тормозные магистрали из нержавеющей стали GXB28-950 тросовые виброизоляторы цена 2
