| Место происхождения: | Китай |
| Фирменное наименование: | Kacise |
| Номер модели: | GXB28-800 |
| Количество мин заказа: | 1 |
|---|---|
| Цена: | Negotiable |
| Упаковывая детали: | коробка |
| Время доставки: | 5-8 рабочих дней |
| Условия оплаты: | Аккредитив, Д/А, Д/П, Т/Т, западное соединение, МонейГрам |
| Поставка способности: | 100+ |
| Длина: | 370мм | Ширина: | 210мм |
|---|---|---|---|
| Высокая: | 191мм | Монтажные отверстия: | М12 |
| Резонансная частота: | 5-10 Гц | Расстояние между внешним монтажным отверстием/L1 (мм): | 268/266,7 |
| Расстояние между внутренними монтажными отверстиями/L2 (мм): | 114/114,3 | Максимальная вертикальная деформация (мм): | 102,9 |
| Вертикальная статическая нагрузка (кг): | 654 | Вертикальная статическая жесткость (кг/мм): | 80 |
| Вертикальная динамическая жесткость (кг/мм): | 26,3 | максимальная деформация 45° (мм): | 144 |
| Статическая нагрузка 45° (кг): | 445 | 45°Статическая жесткость (кг/мм): | 44 |
| динамическая жесткость под углом 45° (кг/мм): | 13 | Максимальная деформация боковой подвески (мм): | 108 |
| Боковая статическая нагрузка (кг): | 162 | Статическая жесткость бокового подвеса (кг/мм): | 16,3 |
| Жесткость боковой подвески (кг/мм): | 12.3 | Материал: | СС304 |
| Вес (кг): | 11,5 | Поддерживать ли настройку продукта: | Да |
Описание продукта

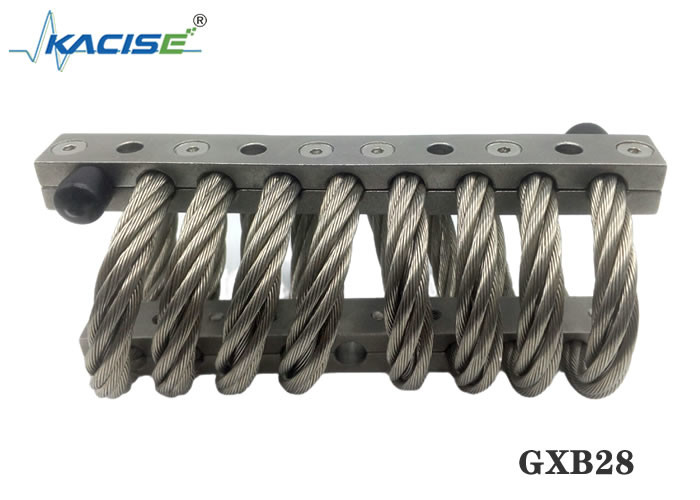

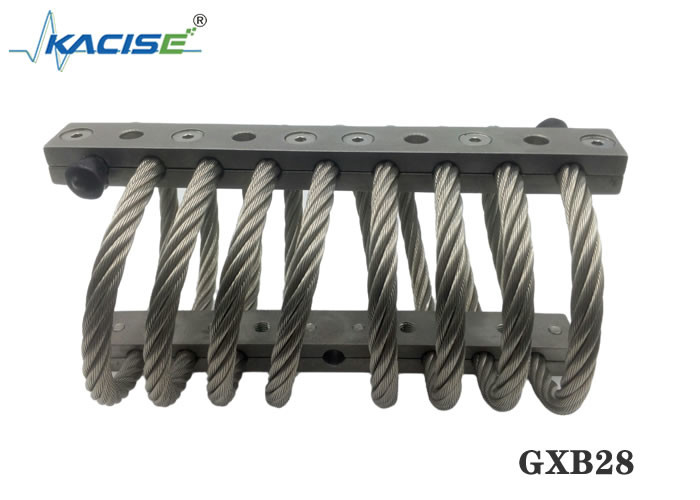

Изоляторы серии GXB28 состоят из спирального многопроволочного каната, удерживаемого прочными металлическими удерживающими стержнями.
Эта конструкция обеспечивает превосходную изоляцию от ударов и вибраций практически в неограниченном диапазоне применений — транспортные средства, судовое оборудование, тяжелая техника, самолеты, двигатели и электронные устройства.
Все модели серии GXB28 обладают особыми характеристиками срабатывания в зависимости от диаметра троса, количества прядей, длины кабельной петли и количества петель на секцию.
Эта производительность измерима и предсказуема для каждого размера и конфигурации серии GXB28.
Стандартные тросовые изоляторы серии GXB28 изготавливаются из троса из нержавеющей стали и удерживающих стержней из коррозионностойкого алюминиевого сплава.
Другие материалы, включая оцинкованный трос и нержавеющую сталь.
Таблица размеров продукта
| Номер продукта | Высокий (мм) | Ширина (мм) | Вес продукта (кг) | Способ установки | Размер отверстия (мм) | Размер резьбы (мм) | Конус цековки | |
| JGX-286-8-X-16860-AS | 191 | ± 6,35 | 210 | 11,5 | А, Б, В, Г, Е, С | Ø13,5 + 0,13- 0,38 | М12Х1,75 | 90° |
Лист данных испытаний на прессовую посадку
| Номер кривой | Номер продукта | Статическая нагрузка (Н) | Максимальная деформация (мм) | Вибрационная жесткость Kv кН/м | Ударная вязкость Ks кН/м |
| 1 | JGX-286-8-X-16860-AS | 6540 | 102,9 | 800 | 263 |
Лист данных испытаний пресс-фитингов с наклоном под углом 45°
| Номер кривой | Номер продукта | Статическая нагрузка (Н) | Максимальная деформация (мм) | Вибрационная жесткость Kv кН/м | Ударная вязкость Ks кН/м |
| 1 | JGX-286-8-X-16860-AS | 4450 | 144,8 | 448 | 131 |
Лист данных испытаний на сдвиг при качении
| Номер кривой | Номер продукта | Статическая нагрузка (Н) | Максимальная деформация (мм) | Вибрационная жесткость Kv кН/м | Ударная вязкость Ks кН/м |
| 1 | JGX-286-8-X-16860-AS | 1620 | 108 | 163 | 163 |
Тросовые виброизоляторы обладают следующими преимуществами:
Схема структуры продукта
Руководство по установке тросового изолятора
1. Перед установкой внимательно проверьте, соответствует ли монтажное отверстие монтажному отверстию виброизолятора, например, совпадает ли резьба и т. д.
2, установочное отверстие чистое, нет заусенцев, ржавчины, повреждений и других дефектов.
3. Поскольку виброизолятор является эластичным компонентом, при работе ему требуется небольшое подвижное пространство.Перед установкой внимательно проверьте, нет ли в установочной части какого-либо оборудования, влияющего на установку, и достаточно ли подвижного пространства виброизолятора.Перед установкой проверьте, находится ли виброизолятор в хорошем состоянии и не имеет дефектов.
4. Подготовьте подходящую отвертку и лом.
5, сначала установите изолятор на тяжелое оборудование или стационарное оборудование, установочные винты не нужно затягивать, чтобы изолятор мог быть слегка активным.
6. Установите соединительное устройство с другой стороны виброизолятора.Если монтажное отверстие немного смещено, можно переместить виброизолятор или с помощью лома выровнять монтажное отверстие виброизолятора с монтажным отверстием оборудования, а затем закрутить фиксирующий винт.
7. После фиксации положения устройства затяните все крепежные винты.
