GXB28-600 антивибрационная звукоизоляция упругая звукоизоляция

Описание продукта

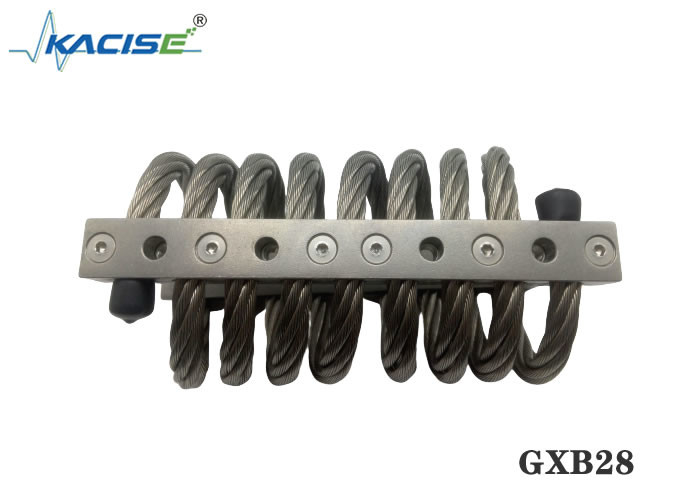

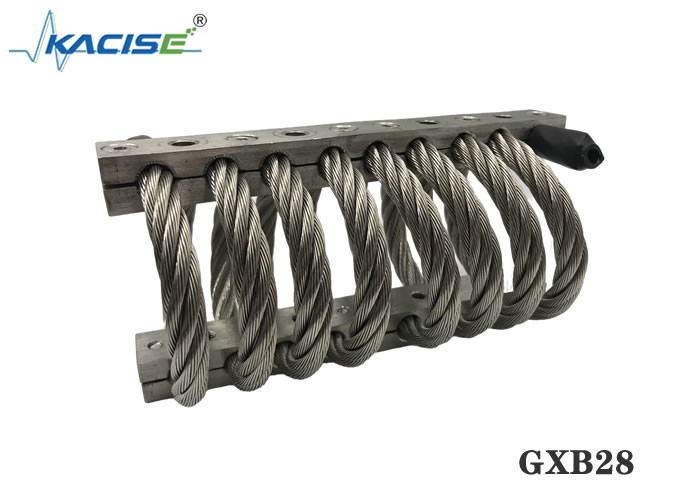

Самоподъемные изоляторы серии GXB28 представляют собой изоляторы со спиральным тросом в корпусе.Изоляторы со спиральным тросом изготавливаются из стандартного спирального троса, удерживаемого прочными металлическими удерживающими стержнями.Такая конструкция обеспечивает превосходную изоляцию от ударов и вибрации.Тросовый изолятор традиционно использовался в военных и аэрокосмических целях.

Kacise Group объединила свои военные и аэрокосмические технологии в GXB28, чтобы создать систему самоподъемных полов, которая ослабляет удары с минимальным смещением, обеспечивая при этом естественное демпфирование, обеспечиваемое трением скольжения между прядями троса.Изолятор из проволочного троса является отличным кандидатом для больших клубов здоровья, которые подвергаются ударам и ударам от беговых дорожек / тренажеров и занятий по поднятию тяжестей.
Тросовый изолятор встроен в стальной сварной корпус, встроенный в бетонный пол.GXB28 имеет порт доступа, который может заменить изолятор, и имеет систему регулировки типа самоподъемного типа, аналогичную изоляторам ANFF и ASFF.GXB28 может быть изготовлен для пола различной толщины.
Таблица размеров продукта


Лист данных испытаний на прессовую посадку


Лист данных испытаний пресс-фитингов с наклоном под углом 45°


Лист данных испытаний на сдвиг при качении



Тросовые виброизоляторы обладают следующими преимуществами:

• Широкий диапазон доступных размеров позволяет крепить практически к любому оборудованию или корпусу независимо от веса.
• Компактная, низкопрофильная конструкция и способность гасить большие ударные нагрузки с минимальным отклонением позволяют использовать его в условиях ограниченного пространства.
• Трехплоскостная изоляция по всем осям означает, что оборудование может свободно перемещаться в любом направлении – вертикально, горизонтально и поперечно.

• Индивидуальная намотка, количество петель и монтажные характеристики доступны для удовлетворения конкретных требований.
• Специальные материалы кабеля (оцинкованная сталь и другие сплавы нержавеющей стали), специальные материалы стержней (нержавеющая сталь, титановое покрытие) и специальные монтажные конфигурации (вставки, типы резьбы, сквозные отверстия), и это лишь некоторые из них, доступны по запросу.

Схема структуры продукта

Руководство по установке тросового изолятора
1. Перед установкой внимательно проверьте, соответствует ли монтажное отверстие монтажному отверстию виброизолятора, например, совпадает ли резьба и т. д.
2, установочное отверстие чистое, нет заусенцев, ржавчины, повреждений и других дефектов.
3. Поскольку виброизолятор является эластичным компонентом, при работе ему требуется небольшое подвижное пространство.Перед установкой внимательно проверьте, нет ли в установочной части какого-либо оборудования, влияющего на установку, и достаточно ли подвижного пространства виброизолятора.Перед установкой проверьте, находится ли виброизолятор в хорошем состоянии и не имеет дефектов.
4. Подготовьте подходящую отвертку и лом.
5, сначала установите изолятор на тяжелое оборудование или стационарное оборудование, установочные винты не нужно затягивать, чтобы изолятор мог быть слегка активным.
6. Установите соединительное устройство с другой стороны виброизолятора.Если монтажное отверстие немного смещено, можно переместить виброизолятор или с помощью лома выровнять монтажное отверстие виброизолятора с монтажным отверстием оборудования, а затем закрутить фиксирующий винт.
7. После фиксации положения устройства затяните все крепежные винты.
