GXB36-400 Противоударный спиральный тросовый изолятор для поглощения энергии и виброизоляции

GXB36-400 Противоударный спиральный тросовый изолятор для поглощения энергии и виброизоляции

Место происхождения:

Китай

Фирменное наименование:

Kacise

Номер модели:

GXB36-400

Свяжитесь с нами
Запросите цитату
Подробная информация о продукции
Длина:
521мм
Ширина:
241мм
Высокая:
216мм
Монтажные отверстия:
М18
Резонансная частота:
5-10 Гц
Расстояние между внешним монтажным отверстием/L1 (мм):
378/377,8
Расстояние между внутренними монтажными отверстиями/L2 (мм):
162/161,9
Максимальная вертикальная деформация (мм):
102,9
Вертикальная статическая нагрузка (кг):
1450
Вертикальная статическая жесткость (кг/мм):
177
Вертикальная динамическая жесткость (кг/мм):
58,3
максимальная деформация 45° (мм):
144,8
Статическая нагрузка 45° (кг):
988
45°Статическая жесткость (кг/мм):
99,3
динамическая жесткость под углом 45° (кг/мм):
29,2
Максимальная деформация боковой подвески (мм):
108
Боковая статическая нагрузка (кг):
360
Статическая жесткость бокового подвеса (кг/мм):
36,1
Жесткость боковой подвески (кг/мм):
28,2
Материал:
СС304
Вес (кг):
24
Поддерживать ли настройку продукта:
Да
Условия оплаты и доставки
Количество мин заказа
1
Цена
обсуждаемый
Упаковывая детали
коробка
Время доставки
5-8 рабочих дней
Условия оплаты
Аккредитив, Д/А, Д/П, Т/Т, западное соединение, МонейГрам
Поставка способности
100+
Описание продукта

Описание продукта
Напряжение и деформация стального троса имеют нелинейную соответствующую зависимость в условиях изгиба.Виброизолятор троса предназначен для придания тросу определенной формы изгиба с помощью сильного метода и использования внутреннего трения для рассеивания вибрации и энергии удара, когда трос деформируется под действием силы, чтобы устранить вибрацию, уменьшить удар. и уменьшить шум.
Тросовый виброизолятор представляет собой высокоэффективный амортизатор и виброизолятор с нелинейной жесткостью.Отличные характеристики виброизоляции в суровых условиях окружающей среды, таких как химическое загрязнение или экстремальные температуры.Он имеет длительный срок службы, может адаптироваться к упругим смещениям различной величины, может реализовать виброизоляцию во всех направлениях и имеет различные способы установки.
Обычно он используется для обеспечения упругой поддержки тяжелого оборудования (например, генераторов, больших гидравлических прессов, стартовых баз ракет и т. д.), для обеспечения защиты от ударов при транспортировке крупного оборудования, такого как точные приборы, ракеты, самолеты, танки и т. д. спутников, а также для транспортных средств, кораблей, самолетов и т. д. Несут точное оборудование, точные инструменты и обеспечивают виброизолированную рабочую среду.

Таблица размеров продукта

Номер продукта Высокий (мм) Ширина (мм) Вес продукта (кг) Способ установки Размер отверстия (мм) Размер резьбы (мм) Конус цековки
JGX-286-8-X-16860-AS 216 ± 6,35 241 24 А, Б, В, Г, Е, С Ø19,8 + 0,13- 0,38 М18Х2,5 90°


Лист данных испытаний на прессовую посадку

Номер кривой Номер продукта Статическая нагрузка (Н) Максимальная деформация (мм) Вибрационная жесткость Kv кН/м Ударная вязкость Ks кН/м
1 JGX-286-8-X-16860-AS 14500 102,9 1774 г. 583


Лист данных испытаний пресс-фитингов с наклоном под углом 45°

Номер кривой Номер продукта Статическая нагрузка (Н) Максимальная деформация (мм) Вибрационная жесткость Kv кН/м Ударная вязкость Ks кН/м
1 JGX-286-8-X-16860-AS 9880 144,8 993 292


Лист данных испытаний на сдвиг при качении

Номер кривой Номер продукта Статическая нагрузка (Н) Максимальная деформация (мм) Вибрационная жесткость Kv кН/м Ударная вязкость Ks кН/м
1 JGX-286-8-X-16860-AS 3600 108 361 361

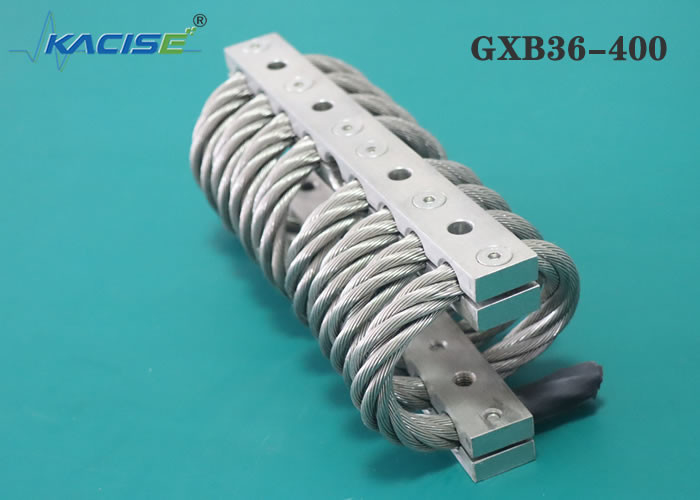

GXB36-400 Противоударный спиральный тросовый изолятор для поглощения энергии и виброизоляции 0
Тросовые виброизоляторы обладают следующими преимуществами:

  • Прочная цельнометаллическая конструкция
  • Беспрецедентная температура.
  • Трехосная возможность
  • отказоустойчивая конструкция
  • высокое демпфирование
  • Долгий срок службы и отсутствие обслуживания

Схема структуры продукта

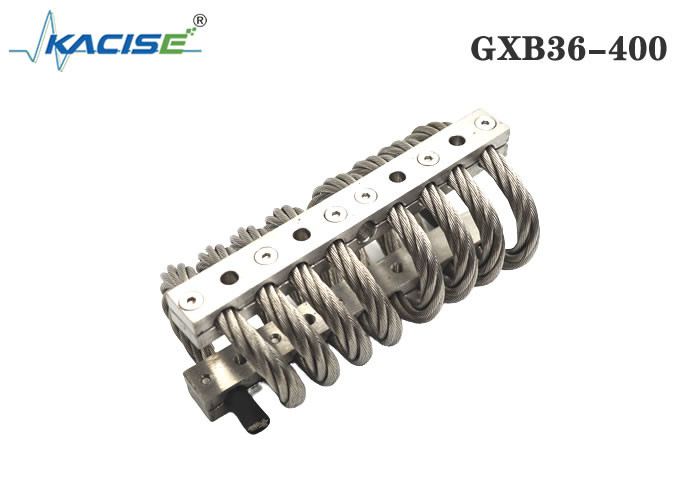

GXB36-400 Противоударный спиральный тросовый изолятор для поглощения энергии и виброизоляции 1
Руководство по установке тросового изолятора
1. Перед установкой внимательно проверьте, соответствует ли монтажное отверстие монтажному отверстию виброизолятора, например, совпадает ли резьба и т. д.
2, установочное отверстие чистое, нет заусенцев, ржавчины, повреждений и других дефектов.
3. Поскольку виброизолятор является эластичным компонентом, при работе ему требуется небольшое подвижное пространство.Перед установкой внимательно проверьте, нет ли в установочной части какого-либо оборудования, влияющего на установку, и достаточно ли подвижного пространства виброизолятора.Перед установкой проверьте, находится ли виброизолятор в хорошем состоянии и не имеет дефектов.
4. Подготовьте подходящую отвертку и лом.
5, сначала установите изолятор на тяжелое оборудование или стационарное оборудование, установочные винты не нужно затягивать, чтобы изолятор мог быть слегка активным.
6. Установите соединительное устройство с другой стороны виброизолятора.Если монтажное отверстие немного смещено, можно переместить виброизолятор или с помощью лома выровнять монтажное отверстие виброизолятора с монтажным отверстием оборудования, а затем закрутить фиксирующий винт.
7. После фиксации положения устройства затяните все крепежные винты.
Заявление

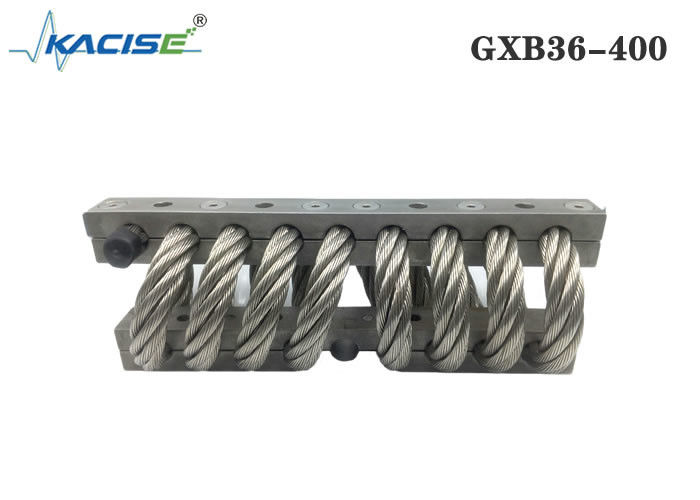

GXB36-400 Противоударный спиральный тросовый изолятор для поглощения энергии и виброизоляции 2
