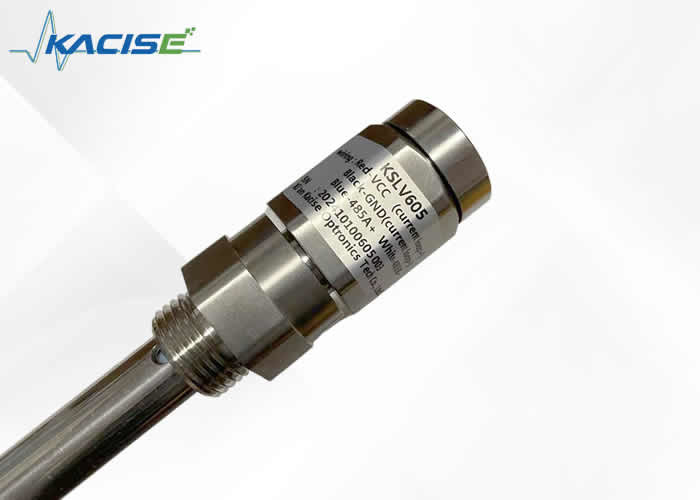

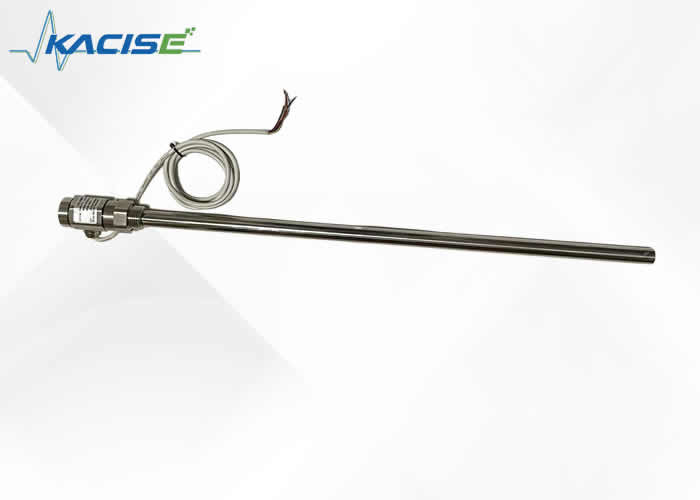

KLSV605 емкостный датчик уровня воды с высокой производительностью и широким диапазоном

1.Общее описание

Емкостный уровнемер жидкости представляет собой измерительный прибор, который использует изменение емкости для измерения уровня среды в контейнере.Процесс измерения в основном зависит от изменения емкости между двумя электродами, то есть чувствительность емкостного указателя уровня жидкости зависит от разницы диэлектрических постоянных двух сред, газа и жидкости.Измерение емкостного уровнемера должно обеспечивать согласованность диэлектрических проницаемостей двух сред, в противном случае изменение диэлектрической проницаемости напрямую приведет к ошибкам.

2.Функция

• Хорошая структура и метод установки могут быть применены к высокой температуре, высокому давлению, сильной коррозии, легкой кристаллизации, защите от засорения, замерзанию и твердым порошкообразным и гранулированным материалам.
• Он может измерять уровень жидкости в сильной агрессивной среде, уровень жидкости в высокотемпературной среде и уровень жидкости в герметичном контейнере, что не имеет ничего общего с вязкостью, плотностью и рабочим давлением среды.

3.Технические характеристики

Диапазон обнаружения	0,1～3м
Диапазон измерения емкости	10ПФ～500ПФ
Точность	0,1 класс, 0,2 класс, 0,5 класс, 1 класс
Диапазон давления	-0,1МПа～32МПа
Термостойкость зонда	-50～250℃
Температура окружающей среды	-40～85℃
Температура хранения	-55℃～+125℃
Выходной сигнал	4～20 мА, связь 485 и т. д.
Расстояние связи беспроводного датчика выходного уровня	менее 200 метров
напряжение питания	3,3-36 В (дополнительный источник питания от батареи) 5 ~ 36 В постоянного тока
Материал датчика уровня	нержавеющая сталь 316, 1Gr18Ni19Ti или PTFE
Долгосрочная стабильность	≤0,1%полной шкалы/год
Температурный дрейф	≤0,01% полной шкалы/℃ (в диапазоне 0～70 ℃)
Взрывозащищенный класс	ExibIICT6
Уровень защиты	IP67

4.Структура

Емкостные датчики уровня жидкости имеют разную структуру из-за разных случаев применения и параметров, но в целом их основную структуру можно условно разделить на две части, а именно часть датчика и часть преобразователя.как показано на рисунке:



На рисунке показан датчик, который непосредственно проникает в контейнерное оборудование или измеряет

в измеряемой среде измерительной трубки



B и C на рисунке представляют собой соединительные фланцы газовой и жидкой фаз прибора для измерения и контроля уровня жидкости, которые используются для соединения фланцев оборудования, а жидкость и давление в оборудовании втягиваются в измерительный цилиндр.



D на рисунке показан измерительный цилиндр прибора измерения и контроля уровня жидкости, который может образовывать емкость с электродом датчика.



E, показанный на рисунке, представляет собой канализационный фланец, который может регулярно сбрасывать грязь из прибора для измерения и контроля уровня жидкости наружу, содержать внутреннюю часть измерительной трубки прибора для измерения и контроля уровня жидкости в чистоте и предотвращать загрязнение датчика. прилипая к грязи.



F, показанный на рисунке, представляет собой преобразователь, который представляет собой устройство преобразования емкостного сигнала в стандартный токовый сигнал и является центральной частью всего прибора для измерения и контроля уровня жидкости.Его основная функция состоит в том, чтобы получить приращение изменения емкости, вызванное изменением уровня жидкости, отправленным датчиком, а затем после преобразования он выводит стандартный токовый сигнал 4-20 мА постоянного тока.Этот передатчик использует военные интегрированные устройства с низким энергопотреблением, высокой термостойкостью, высокой надежностью и отвечает требованиям искробезопасности.



Примечание. Между трансмиттером и измерительной трубкой имеется уплотнительная часть, состоящая из нескольких уплотнений, которые могут гарантировать, что измеряемая среда находится в контакте с датчиком, но не вытекает, причиняя вред.Эта секция является важной уплотнительной частью, пожалуйста, не разбирайте ее без согласия производителя во избежание несчастных случаев.


5. Дисплей

6.Электропроводка

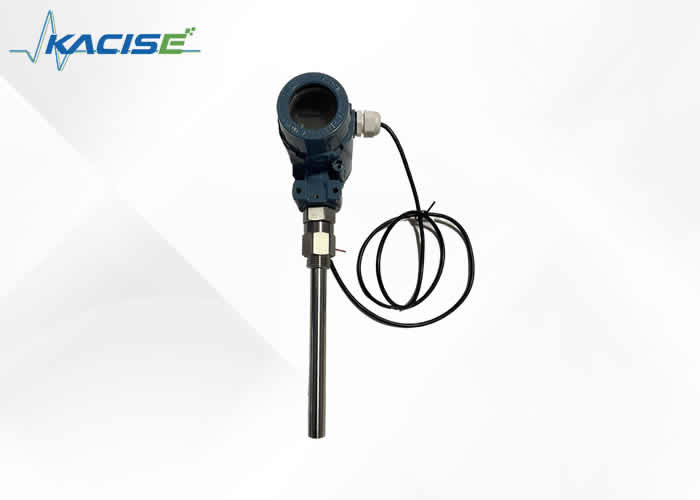

KSLV606 (модель с дисплеем) имеет два способа подключения: один — RS485, другой — 4–20 мА.

• РС485

• 4-20 мА

Изолированный выход 4-20 мА

Неизолированный 2-проводной выход 4–20 мА
Рисунок 6.1

После установки, при первом использовании, обязательно сначала откройте клапан газовой фазы, а затем откройте клапан жидкой фазы, чтобы гарантировать, что уровень жидкости не будет сильно колебаться, вызывая ошибки измерения.



Кроме того, следует убедиться, что соединительные кабельные муфты имеют хороший контакт и антикоррозийные свойства.При длительном использовании обратите внимание на регулярный сброс сточных вод, чтобы избежать накопления грязи и повлиять на работу инструмента.Взяв в качестве примера обычную медную жидкость, жидкость C-углерод, водонапорную башню Баохэ, бассейн сточных вод и другие грязные среды, она должна гарантированно сбрасываться 1–2 раза в неделю, в то время как более чистая среда должна сбрасываться 1–2 раза в неделю. месяц.

Корпус преобразователя должен быть плотно обернут, чтобы предотвратить попадание воды, коррозионной среды или газа, и запрещено сталкиваться с внешней силой и разбирать его непрофессионалами.



Существует три распространенных метода подключения датчиков: как показано на (a) (b) (c)

(а)

(б)


(с) амперметр
Рисунок 6.2

Как показано на рисунке выше, существует три способа подключения преобразователя прибора для измерения и контроля уровня жидкости.На рисунке (а) показана схема подключения непосредственно преобразователя и измерительного прибора с цифровым дисплеем.На рисунке (b) показана схема подключения передатчика и системы управления РСУ.Система управления подает 24 В и подключается к передатчику.На рисунке (c) показана схема подключения передатчика с питанием от защитного барьера.Пользователи могут обращаться к трем вышеуказанным методам подключения во время установки.

7. Установка

1) Газофазная и жидкофазная установка

Рисунок 7.1

Поскольку продукты отличаются только внешним видом, конструкцией и материалом, но оба относятся к внешнему прибору измерения и контроля уровня жидкости, методы их установки в основном одинаковы, которые будут объяснены здесь вместе.В общем, установка чрезвычайно проста и быстра, просто соедините фланец соединения газожидкостной фазы на приборе измерения и контроля уровня жидкости с фланцем газожидкостной фазы на оборудовании, добавьте прокладку посередине и закрепите его с помощью болты.(Примечание. Соединительный фланец прибора контроля и управления уровнем жидкости приварен в соответствии с размером, согласованным обеими сторонами, и не нуждается в изменении конфигурации. Пользователь должен настроить клапан и трубопровод самостоятельно), как показано на рисунок 7.1.



Примечание. Перед установкой обязательно очистите внутреннее отверстие выпускной трубы оборудования, чтобы убедиться, что выпускная труба оборудования не засорена, а уплотнительная поверхность фланца не повреждена.В то же время между фланцем прибора для измерения и контроля уровня жидкости и фланцем оборудования можно добавить клапан, чтобы облегчить разборку и сборку прибора во время обслуживания или замены.
1) Установка емкостного измерителя уровня жидкости бойлерного типа

Рисунок 7.2


Емкостный уровнемер - это продукт, специально используемый для больших, средних и малых подушек безопасности котлов и других типов измерения уровня высокотемпературной жидкости.

Он использует специальные материалы и радиочастотную технологию, так что вся машина может стабильно работать в течение длительного времени в условиях высокой температуры.Поскольку он специально используется в условиях высокой температуры, конструкция и метод установки прибора для измерения и контроля уровня жидкости отличаются от других продуктов.

Прежде всего, он отличается от других продуктов тем, что его преобразователь расположен под датчиком, имеется герметичный и теплорассеивающий участок от измерительного цилиндра до преобразователя, а затем вниз идет изогнутый на 90 градусов рычаг для вывода датчика. трансмиттер со стороны сенсора, что обеспечивает защиту трансмиттера от высоких температур рядом с газовым портом.С другой стороны, когда высокотемпературная среда передает тепло вниз к передатчику, она сначала проходит через специальную секцию отвода тепла, что значительно снижает ее тепловыделение.Подведение преобразователя к нижней стороне датчика в основном предназначено для предотвращения утечки из уплотняющей части датчика и предотвращения распространения среды вниз к части преобразователя вдоль внешней стенки измерительного цилиндра, вызывая короткое замыкание или коррозию.

Подводя итог, можно сказать, что структура этого измерителя уровня имеет очевидные преимущества, поэтому он может стабильно работать в течение длительного времени в условиях высокой температуры.При установке следует учитывать, что передатчик находится внизу, а расстояние от канализационной трубы относительно близко, поэтому его нельзя установить в обратном направлении.Установка показана на рисунке 7.2:

8.Калибровка

Несмотря на то, что аналоговая регулировка была выполнена до того, как изделие покинет завод, для того, чтобы пользователь мог еще лучше оценить производительность нашего изделия перед использованием, пользователю рекомендуется выполнить простую проверку.Вы можете удалить весь набор инструментов для калибровки.(Но не разбирайте детали нашей продукции)

Калибровка внешнего прибора измерения и контроля уровня жидкости показана на рисунке 8.1:

Рисунок 8.1

Этапы проверки следующие:

1) Подготовьте прозрачную водопроводную трубу, отметьте ее шкалой или закрепите линейкой, чтобы во время калибровки можно было наблюдать и откалибровать фактический уровень жидкости.Кроме того, подготовьте амперметр (DC) с точностью более трех цифр, несколько резиновых пробок и достаточное количество испытательной среды (которую можно заменить водой).

2) Подсоедините один конец прозрачной водопроводной трубы к порту жидкой фазы прибора для измерения и контроля уровня жидкости, заблокируйте выход сточных вод и не закрывайте порт газовой фазы.И подключите амперметр последовательно, как показано на рисунке 6.2), а затем включите питание после подтверждения правильности проводки.

3) Добавьте среду из верхнего конца прозрачной трубки, среда течет через трубку жидкой фазы в прибор для измерения и контроля уровня жидкости, и уровень жидкости добавляется в несколько точек с разной высотой, потому что в это время жидкость уровень в прозрачной трубке измеряется прибором измерения и контроля уровня жидкости.Уровень жидкости в мерном цилиндре точно соответствует линии.В это время считайте значение амперметра, а затем сравните соотношение высот, соответствующее выходному стандартному сигналу 4-20 мА, с собранным значением тока, чтобы проверить точность измерителя уровня (Примечание: для того, чтобы легко рассчитать , Как правило, несколько точек берутся при 0%, 25%, 50%, 75% и 100% соответственно, а соответствующие токи составляют 4 мА, 8 мА, 12 мА, 16 мА и 20 мА соответственно. Диапазон должен соответствовать центру жидкой фазы. и газовая фаза соответственно).



9.Тустранение неполадок

1. Во время использования, если на цифровом дисплее отображается ноль, используйте диапазон 0-200 мА амперметра постоянного тока, и когда измеренный ток также равен 0, возможные неисправности:

а.Блок питания 24В в норме?

б.Передатчик может быть закорочен

в.Передатчик имеет проблемы с качеством;



Если ток, измеренный амперметром постоянного тока, меньше 4 мА, возможные неисправности:

а.Фактический уровень жидкости ниже порта жидкой фазы

б.Текущее значение настройки передатчика слишком низкое

в.Передатчик имеет проблемы с качеством;если измеренный ток соответствует фактическому уровню жидкости, проблема с цифровым дисплеем;



Возможные неисправности, если ток превышает 25 мА:

а.Короткое замыкание в цепи передатчика

б.Текущее значение настройки слишком велико.



2. Когда цифровой дисплей заполнится, используйте диапазон 0–200 мА амперметра постоянного тока.Когда измеренный ток составляет 20 мА, может быть неисправность:

а.Текущая корректировка слишком высока

б.Короткое замыкание в передатчике

в.Фактический уровень жидкости полный;

Если измеренный ток меньше 20 мА, цифровой дисплей неисправен.



3. Цифровой дисплей сильно скачет.При использовании амперметра постоянного тока в диапазоне 0-200 мА измеренный ток слишком сильно колеблется и может привести к неисправности:

а.Фактические колебания уровня жидкости

б, плохой контакт линии

в.Передатчик имеет проблемы с качеством;если измеренный ток стабилен, возможно, неисправен индикатор дисплея



4. Цифровой дисплей не меняется.Используйте диапазон 0–200 мА амперметра постоянного тока.Когда измеренный ток изменяется нормально, это может указывать на неисправность прибора;если измеренный ток не меняется, возможно, имеется неисправность:

а.Отказ передатчика

б.Трубка газожидкостной фазы заблокирована

в.Между датчиком и трансмиттером имеется разомкнутая цепь, которую необходимо переподключить.



5. Цифровой дисплей меняется медленнее, чем фактический уровень жидкости.При использовании амперметра 0-200 мА измеряемый ток изменяется медленно, и может возникнуть неисправность:

а.Внутренний полюс датчика прилипает к загрязнениям, используйте 25% соляную кислоту (серную кислоту), чтобы замочить полюс

б.Труба газовой фазы наполовину заблокирована, пожалуйста, откройте клапан и проверьте его, очистите его.



6. Когда на цифровом дисплее отображается высокое или низкое значение, отрегулируйте ручку диапазона или нуля на преобразователе для регулировки.



Примечание. Чтобы измерить, есть ли в цепи источник питания 24 В, перед измерением используйте положительный и отрицательный щупы вольтметра, чтобы соединить положительный и отрицательный выводы линии питания 24 В.

Обработка наличия короткого замыкания: проверьте внешнюю цепь и цепь передатчика и устраните ее.



10. Меры предосторожности

1. Все поставляемые продукты снабжены сертификатом продукта и инструкцией по эксплуатации, включая номер продукта, технические параметры, схему подключения, дату изготовления и т. д. Пожалуйста, внимательно проверьте, чтобы избежать неправильного использования.

2. Во время установки проверьте, соответствует ли локальный интерфейс интерфейсу продукта в соответствии со способом подключения продукта.

3. Электропроводка должна быть проложена в строгом соответствии с требованиями инструкции по эксплуатации нашей компании.

4. Этот продукт является точным инструментом преобразования энергии, и его запрещено разбирать, сталкивать, ронять и бить с силой.

5. Если во время использования обнаружены какие-либо отклонения от нормы, вам следует отключить питание, прекратить его использование, проверить его или напрямую связаться с техническим отделом нашей компании.

6. Оригинальную упаковку следует восстанавливать при транспортировке и хранении и хранить в прохладном, сухом и проветриваемом складском помещении.

7. Будьте осторожны, чтобы не повредить датчик во время установки и использования.

8. На месте установки должны быть приняты эффективные меры молниезащиты.

9. Корпус любого преобразователя этой серии должен быть надежно заземлен, а сопротивление заземления должно быть менее 4 Ом.

10. При использовании связи 485 для настройки системы преобразователь должен быть оснащен защитным барьером или изолятором.

11. Барьер безопасности должен получить сертификат взрывозащиты, а его установка должна производиться в соответствии с требованиями его руководства.

12. Когда передатчик используется в зоне «0», силовой трансформатор, подающий питание на защитный барьер, должен соответствовать требованиям статьи 8.1 GB3836.4-2010.

Таблица выбора продуктов

КСЛВ	Таблица выбора интеллектуального емкостного указателя уровня жидкости
	Тип продукта
	605	Нет выставочной модели
	606	Нет выставочной модели
		Выходной сигнал
		4-20 мА	Выходной сигнал 4~20 мА, светодиодный дисплей
		РС485	Выход RS485
			Код	Диапазон измерения
			L500	500мм
			L800	800мм
			L1000	1000мм
			Lxxx	Особые требования, пожалуйста, заполните скобку
				Измерительные среды	Определите тип измеряемой среды, такой как вода, дизельное топливо...
				Вода	Измеряемая среда – вода
					Другой	Пожалуйста, обратите внимание, если есть другие требования
					нет данных
КСЛВ	605	4-20 мА	L800	вода	нет данных

Распространенные способы устранения неполадок емкостного датчика уровня жидкости:
1. Во время использования, если прибор не имеет токового выхода, проверьте, не ослаблены ли провода сигнального процессора «+» и «-» или не отпадают ли. Вышеуказанные проблемы должны быть немедленно усилены.
2. Если индикатор счетчика равен нулю, возьмите металлический инструмент, такой как пинцет, отвертка и т. д., и коснитесь клеммы «датчик» сигнального процессора, и индикатор должен увеличиться, в противном случае сигнальный процессор счетчик поврежден.В это время необходимо заменить сигнальный процессор прибора.
3. Если индикатор счетчика полон, отсоедините провод «датчика» сигнального процессора.Если индикатор счетчика все еще горит, это указывает на то, что сигнальный процессор поврежден.Если показатель счетчика возвращается к нулю, это может быть связано с плохой изоляцией датчика.При плохой изоляции датчик следует немедленно заменить.
4. Метод проверки датчика: отсоедините провод датчика от сигнального процессора.Используйте шейкер на 500 В или мультиметр типа 500 с файлом "x10k" для измерения сопротивления между выводным проводом датчика и металлической стенкой башни.Оно должно быть больше 10 МОм, иначе это указывает на плохую изоляцию датчика.
5. Различение и устранение помех: Если прибор работает нормально в лаборатории, но отображаемое значение колеблется вверх и вниз в полевых условиях, указывая на определенное значение уровня жидкости, можно сделать вывод, что прибор нарушен.Емкость электролитического конденсатора, включенного параллельно на обоих концах линии питания прибора, составляет около 220 мкФ, а выдерживаемое напряжение больше 50 вольт, что можно исключить.
6. Когда показания емкостного указателя уровня жидкости колеблются, в первую очередь необходимо учитывать, действительно ли уровень жидкости колеблется.В настоящее время это должно быть решено путем консультации с процессом.Если колебание указателя уровня жидкости не вызвано колебанием уровня жидкости, следует учитывать влияние помех И хорошее ли заземление, есть ли поблизости какой-либо источник помех, есть ли электросварка для работы, есть ли есть ли электросварка для работы, и есть ли влияние крупного электрооборудования.
