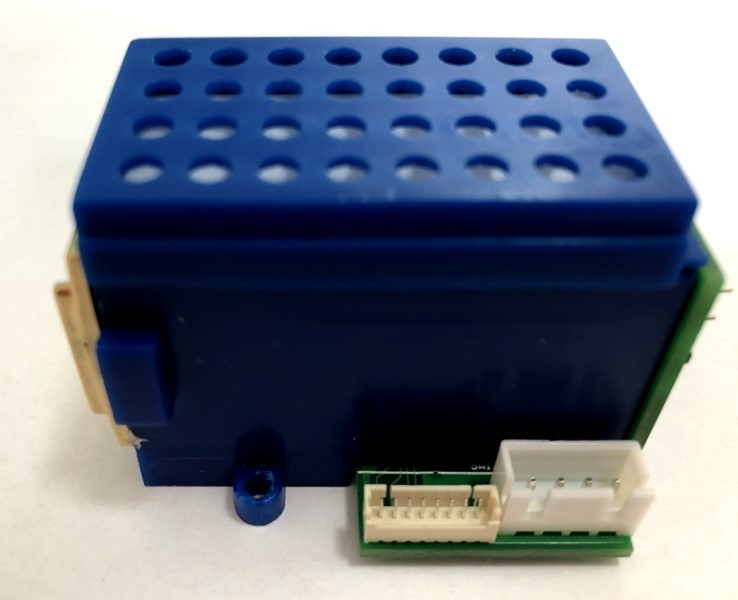

KSS523 Инфракрасный модуль датчиков газа SF6
1. Обзор
Газ SF6 широко используется в качестве изоляционной среды и газа для тушения дуги в электроэнергетическом оборудовании, особенно в высоковольтных выключателях, трансформаторах, трансформаторах, конденсаторах, арестерах, предохранителях и т. д..Если происходит утечка, давление оборудования снижается и изоляционная способность снижается; загрязняют и разрушают атмосферную среду, увеличивают парниковый эффект;Накопление в низкоуровневых помещениях, что приводит к несчастным случаям, таким как недостаток кислорода в мозге персонала и даже быстрое удушение; под влиянием частичного разряда, высокой температуры и других факторов,Газ SF6 будет производить высокотоксичные вещества разложения, такие как SF4, SF2, SOF2, и т.д.
KSS523 - это газовый датчик, использующий принцип обнаружения инфракрасного поглощения NDIR, который определяет концентрацию в соответствии с поглощением SF6 газа при 10,5um. KSS523 использует источник света MEMS,оптическая полость со специальной структурой и двойным каналом детектора для реализации пространства двойной оптической траектории ссылочной компенсацииKSS523 имеет небольшие размеры и низкое потребление энергии и имеет UART, 485 (Modbus RTU, Modbus ASCII,Modbus настройка необязательна) и одноавтобусный цифровой интерфейс, обеспечивающий цифровую нулевую калибровочную функцию и функцию чувствительности, и обеспечивающий нулевую ручную калибровочную функцию.
KSS523 может широко использоваться в обнаружении утечек газа SF6 и других случаях анализа концентрации газа SF6 в энергетической промышленности.
2. Технические параметры
| параметр |
символ |
минимум |
Типичные значения |
максимум |
единица |
| Температура хранения |
TСТГ |
- 20 |
- |
80 |
°C |
| Операционная температура |
TА. |
- 20 |
|
60 |
°C |
| Рабочая влажность |
HА. |
0 |
|
90 |
% RH |
| Рабочее давление |
ПА. |
0.8 |
|
1.2 |
банкомат |
| Напряжение питания |
Vс |
11 |
12 |
18 |
V |
| Максимальный рабочий ток |
Я...средняя |
100 |
120 |
150 |
mA |
| Диапазон (настраиваемый) |
|
|
5000 |
|
ppm |
| Точность измерений |
Точность |
|
± 5 ppm или ± 2% истинное значение - то, что больше |
|
% объема |
| T90 |
Всасывание насосом |
|
|
5 |
|
Второй |
| диффузия |
|
30 |
|
Второй |
| Повторяемость |
50% F.S. |
|
|
менее ± 5%. |
|
|
| Срок жизни |
|
|
10 |
|
год |
3. Структурный рисунок размеров
Единица черчения: мм
Тип диффузии и тип всасывания насоса одинаковы по длине и ширине и различаются только высотой
Размер установки диффузионного продукта: длина * ширина * высота 60 мм * 40 мм * 40 мм
Установка продукта для всасывания насоса резервированный размер: длина * ширина * высота 60 мм * 40 мм * 45 мм
4.Рисунок размеров установки
Единица черчения: мм
Диффузионный тип расположен в том же положении, что и монтажное отверстие насоса-сосания.
5Вопросы, на которые следует обратить внимание при обслуживании
Датчик должен регулярно калибровываться, рекомендуется не более 3 месяцев.
Не используйте датчик длительное время в среде с высокой плотностью пыли
Пожалуйста, используйте датчик в диапазоне питания датчика
6Инструкция по заказу
Для приобретения необходимых спецификаций, пожалуйста, предоставьте следующую информацию:
- Название датчика 2) диапазон датчика 3) метод вывода и т.д.
Например, SW520S, 0-1500ppm, одноавтобус
7.Информация о заказе
| Информационный лист заказа |
| KSS523 |
Инфракрасный модуль датчика газа SF6 KSS523 |
| |
xxxx |
Датчик измеряет диапазон концентрации CO2 в ppm, с минимальным значением 2000 и максимальным значением 50000 ppm. |
| 2000 |
Диапазон 200ppm (по умолчанию). |
| 10000 |
Диапазон 10000 ppm |
| 50000 |
Диапазон 50000 ppm |
| |
кодировать |
Скорость реакции делится на два типа: быстрая и медленная |
| S |
Медленно (по умолчанию). |
| Q. |
Быстро |
| |
кодировать |
Выбор скорости baud, поддержка часто используемой скорости baud 2400 9600 19200 38400bps, 8 бит данных, 1 бит остановки, без бита проверки: подтвердите специальные потребности перед заказом. |
| По обычаю |
Подтвердите скорость передачи перед заказом |
| 2400 |
Скорость передачи 2400 bps |
| 9600 |
скорость передачи 9600bps |
| 19200 |
Скорость передачи 19200 bps |
| 38400 |
38400bps скорость передачи сигналов (по умолчанию) |
| |
кодировать |
Протокол серийного порта |
| Modbus-RTU |
Стандартный протокол Modbus-RTU (по умолчанию). |
| Modbus-ASCII |
Стандартный протокол Modbus-ASCII |
| Модбус-самостоятельный |
Частный протокол Modbus |
| KSS523 |
-2000 |
- С. |
- 38400 |
- Модбус-РТУ |
|
8Контактные данные
URL:www.kacise.com
Телефон: +86-29-17719566736
Электронная почта: sales@kacise.com
Адрес: Tangyan South Road, город Сиань, провинция Шэньси, Китай
9Приложение
| Сокращение |
Полное имя |
| VOL |
1% VOL относится к 1% объема конкретного газа в воздухе. |
| PPM |
1 PPM означает, что объем конкретного газа в воздухе составляет одну миллионную часть. |
| О2 |
Молекулы кислорода |
| ЖК |
ЖК-дисплей |
| RS485 |
Асинхронный серийный порт 485 |
| DC |
постоянный ток |
| Кондиционер |
Коммуникация |
| ПВХ |
поливинилхлорид |
