KCS503Инфракрасный модуль CO2

















1.обзор

KCS503 — это модуль обнаружения газа, основанный на принципе поглощения инфракрасного излучения NDIR и подходящий для определения концентрации углекислого газа в газовой среде при комнатной температуре.

KCS503 использует запатентованный оптический резонатор, импортный источник света и двухканальный детектор для реализации эталонной компенсации двойных оптических путей в космосе.KCS503 обладает хорошей селективностью, отсутствием зависимости от кислорода и длительным сроком службы.

KCS503 имеет UART, выход 485 и токовый выход 4-20 мА (или аналоговый выход напряжения) для облегчения выбора приложений заказчиком;KCS503 обеспечивает калибровку нулевой точки, калибровку чувствительности и команды калибровки чистым воздухом, а также предоставляет откалиброванный вручную вывод MCDL для клиентов, чтобы выполнить относительную калибровку нуля модулей датчиков с использованием наружного свободного потока чистого воздуха.

KCS503 использует метод конвекционной диффузионной вентиляции, а скорость диффузии высокая.KCS503 предназначен для измерения концентрации CO2 в средах с высокой влажностью, например в грибных, инкубационных и сельскохозяйственных теплицах.Он также может широко использоваться в контроле свежего воздуха HVAC, мониторинге качества воздуха в помещении, мониторинге сельскохозяйственных и животноводческих производственных процессов, может быть установлен в интеллектуальных зданиях, системах вентиляции, роботах, автомобилях и других приложениях, а также может применяться в других узких пространствах. мониторинг качества воздуха.

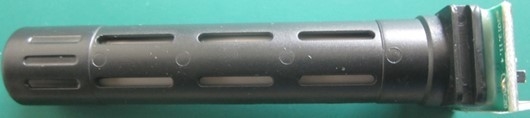

KCS503 внешний вид







2.Технические параметры





параметр		символ	минимум	Типичные значения	максимум	Ед. изм
Температура хранения		Тстг	-20	-	80	°С
Рабочая Температура		ТА	-20		60	°С
Рабочая влажность		ЧАСА	0		90	% относительной влажности
Рабочее давление		пА	0,8		1,2	банкомат
Напряжение питания		Вс	5	5	5,5	В
Максимальный рабочий ток		яМаксимум	100	120	150	мА
Диапазон (настраиваемый поддерживается.) Может быть до 100% об.)		Ра	2000 г.	10000	50000	частей на миллион
Точность измерения		Точность	-	± 20 частей на миллион или ± 5% истинного значения	± 300 частей на миллион ± 5% истинного значения	частей на миллион
Время реакции		Т90	-	30	40	второй
Повторяемость	Нуль			<±50		частей на миллион
	50% полной шкалы	-		<±5% от измеренного значения @50% полной шкалы	-
Срок жизни			3	10	15	год







3.Структурный габаритный чертеж

Единица: мм





















4.Примечания к выпуску

Чтобы помочь пользователям лучше использовать этот продукт, версия V2.2 на основе версии V2.1, обновите условия работы и характеристики производительности в технических параметрах, поскольку инструкции по установке не имеют содержимого, поэтому инструкции по установке удалены. , а команды, связанные с калибровкой, удаляются.

5.Вопросы, на которые следует обратить внимание при техническом обслуживании

Датчик следует калибровать регулярно, рекомендуется не чаще 3 месяцев., а калибровка не требуется, если автоматическая калибровка включена для длительной работы

Не используйте датчик в течение длительного времени в среде с высокой плотностью пыли.

Пожалуйста, используйте датчик в пределах диапазона питания датчика.

6.Инструкции по заказу

Для того, чтобы иметь возможность приобрести конкретные требуемые спецификации, пожалуйста, предоставьте следующую информацию

1) Название датчика 2) Датчикдиапазон 3) Точность измерения датчика

Например, KCS5003 5000 частей на миллион.







7.Информация для заказа



Информационный лист заказа
KCS503	Датчик концентрации CO2 KCS503
	хххх	Датчик измеряет диапазон концентрации CO2 в частях на миллион, с минимальным значением 2000 и максимальным значением 50000 частей на миллион.
	2000 г.	Диапазон 200 частей на миллион (по умолчанию).
	10000	Диапазон 10000 частей на миллион
	50000	Диапазон 50000 частей на миллион
		кодировать	Скорость реакции делится на два типа: быстрая и медленная
		С	Медленно (по умолчанию).
		Вопрос	быстро
			кодировать	Выбор скорости передачи данных, поддержка широко используемой скорости передачи данных 2400 9600 19200 38400 бит/с, 8 бит данных, 1 бит стопового бита, без контрольного бита: подтвердите особые потребности перед заказом.
			Обычай	Подтвердите скорость передачи перед заказом
			2400	скорость передачи данных 2400 бит/с
			9600	скорость передачи данных 9600 бит/с
			19200	скорость передачи данных 19200 бит/с
			38400	Скорость передачи данных 38400 бит/с (по умолчанию)
				кодировать	Протокол последовательного порта
				Modbus-RTU	Стандартный протокол Modbus-RTU (по умолчанию).
				Modbus-ASCII	Стандартный протокол Modbus-ASCII
				Modbus-Self	Частный протокол Modbus
KCS503	-2000	-С	-38400	-Modbus-RTU







Контактная информация



URL-адрес:www.kacise.com

Тел: +86-29-17719566736

Электронная почта: sales@kacise.com

Адрес: Tangyan South Road, город Сиань, провинция Шэньси, Китай.























































































































































Приложение



Стенография	ФИО
ОБЪЕМ	1% VOL относится к 1% объема определенного газа в воздухе.
PPM	1PPM означает, что объем определенного газа в воздухе составляет одну миллионную.
О2	Молекулы кислорода
ЖК	ЖК дисплей
РС485	Асинхронный последовательный порт 485
ОКРУГ КОЛУМБИЯ	постоянный ток
переменный ток	Коммуникация
ПВХ	поливинил хлорид
