Место происхождения: | Китай |
Фирменное наименование: | Kacise |
Номер модели: | КУС550 / КУС630 |
Количество мин заказа: | 1 |
---|---|
Цена: | Negotiable |
Упаковывая детали: | 15*20*15cm, 0.3kg |
Время доставки: | 5-8 рабочих дней |
Условия оплаты: | Аккредитив, Д/А, Д/П, Т/Т, западное соединение, МонейГрам |
Поставка способности: | 100+ |
Диапазон: | 1m~12m | Напряжение питания: | 3,3… 30 VDC |
---|---|---|---|
Рабочий ток: | мамы ≤ 10 | Выходной сигнал: | 4-20 мА/НПН/ПНП/RS485 |
Точность измерения: | ≤ 1% F.S. | Компенсация влияния температуры: | Да |
Выстраивая в ряд разрешение: | 0,1 мм | Рабочая температура: | -40… 85℃ (233… 358K) |
Класс защиты: | IP68 | Материал корпуса: | ПВДФ |
Электрическое подключение: | кабель 5-core (аналогового выхода), кабель 6 ядров (выход переключателя) | ||
Высокий свет: | Ультразвуковой датчик уровня жидкости 12 м,ультразвуковой датчик уровня жидкости из материала PVDF,водонепроницаемый ультразвуковой датчик жидкости |

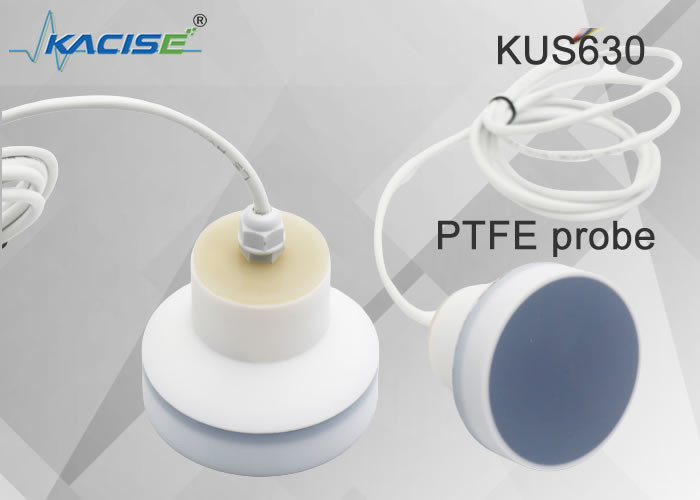

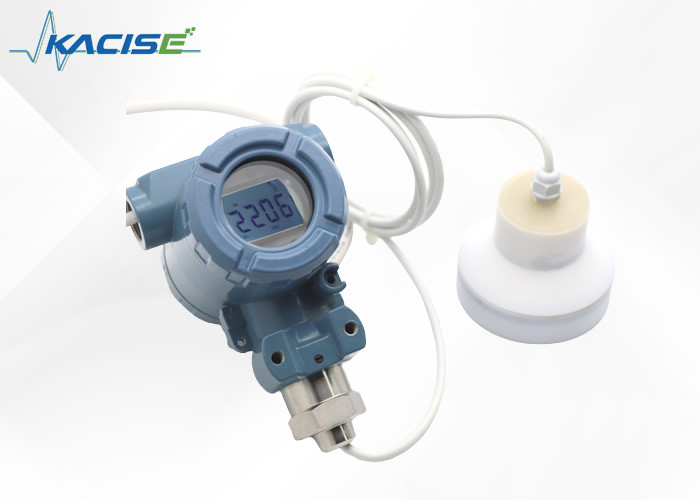

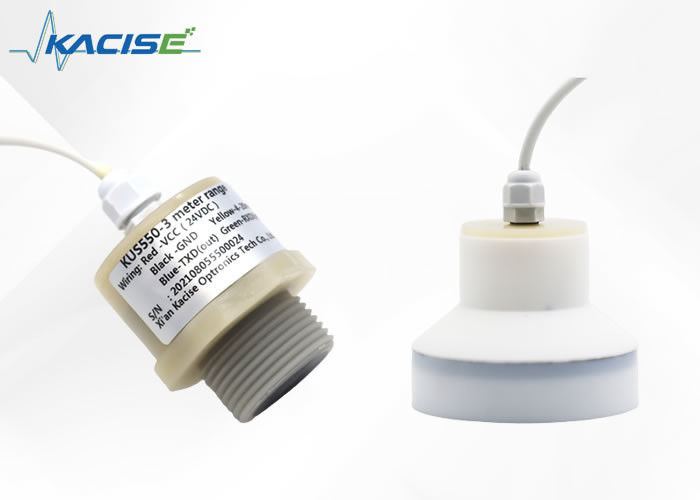

Ультразвуковой датчик серии KUS
1. Особенности
2. Описание
Ультразвуковой датчик уровня объекта/жидкости установлен на верхней части контейнера, и под функциональным контролем комбинированного блока и электронных компонентов зонд излучает пучок ультразвуковых импульсов на измеряемый объект.Звуковая волна отражается поверхностью объекта, а часть отраженного эха принимается зондом и преобразуется в электрический сигнал.Время от ультразвукового излучения до повторного приема пропорционально расстоянию от датчика до измеряемого объекта.Электронный блок определяет это время и рассчитывает измеренное расстояние по известной скорости звука, чтобы можно было рассчитать значение уровня.Поскольку температура влияет на скорость звука, прибор должен измерять температуру, чтобы скорректировать скорость звука.Существует множество вариантов четырехпроводной системы, которая может одновременно поддерживать связь 4-20 мА и RS485.
ПВДФ (поливинилиденфторид) обладает самой высокой ударной вязкостью, низким коэффициентом трения, сильной коррозионной стойкостью, устойчивостью к старению, атмосферостойкостью и хорошей радиационной стойкостью среди фторопластов.Он подходит для использования в различных местах на открытом воздухе, дистанционного обнаружения, отображения уровня/уровня жидкости на месте.
3. Режим низкого энергопотребления
Рабочий режим, установленный на 2, является рабочим режимом с низким энергопотреблением.
Как реализовать ультразвуковой датчик уровня и расстояния с низким энергопотреблением
а) Используйте микросхемы малой мощности
Мы используем практически новые микросхемы, потребляющие мало энергии.
б) Контролируйте мощность каждой цепи в датчике.
В датчике есть три части схемы: передающая схема, приемная схема и основная схема микроконтроллера.Микроконтроллер реализует управление энергопотреблением, позволяя контролировать работу каждой части схемы, а затем контролирует энергопотребление.
в) Когда сам микроконтроллер не работает, он переходит в спящий режим для дальнейшего снижения энергопотребления.
4. Условия установки
Если датчик установлен при температуре окружающей среды ниже 0 ℃, он должен хорошо справляться с защитными мерами.При непосредственной установке датчика в сквозное отверстие с помощью стальных гаек его необходимо закрепить посередине резьбы корпуса.
5.Информация для заказа
КНАС | Модель | Овывод | Максимальный диапазон | Описание |
550/630 | ||||
Индивидуальные | ||||
SW-1 | Выход переключателя, SW-1 для одного выхода переключателя, SW-2 для 2 выходов переключателя | |||
мА | 3-проводной выход 4-20 мА | |||
5В | Выход Vout 0-5V | |||
3В | Выход Vout 0-3V | |||
РС485 | Выход RS485 | |||
время жизни | Выход UART ТТЛ | |||
ХХ м |
XX м — максимальная дальность обнаружения, максимальная дальность — 5 метров. По умолчанию 2,5 м |
|||
КУС | 550 | РС485 | 2 м |
