| Место происхождения: | Китай |
| Фирменное наименование: | Kacise |
| Номер модели: | КУС630 |
| Количество мин заказа: | 1 |
|---|---|
| Цена: | Negotiable |
| Упаковывая детали: | 15*15*10 см, 1,2 кг |
| Время доставки: | 5-8 рабочих дней |
| Условия оплаты: | Аккредитив, Д/А, Д/П, Т/Т, западное соединение, МонейГрам |
| Поставка способности: | 100+ |
| Диапазон: | 10м~30м+ | Выход: | 4~20mA/NPN/PNP/RS485/0-3V, 0-5V |
|---|---|---|---|
| Источник питания: | 3.3-24 v | Рабочий ток: | ≤45mA |
| Компенсация влияния температуры: | Да | Рабочая температура: | -25… 70℃ (248… 343K) |
| Класс защиты: | IP68 | Материал корпуса: | ПВДФ |
| Точность измерения: | ≤1 % | ||
| Высокий свет: | Тестер обнаружения ультразвукового датчика,ультразвуковой датчик датчика системы парковки,ультразвуковой датчик датчика 24 В |
||

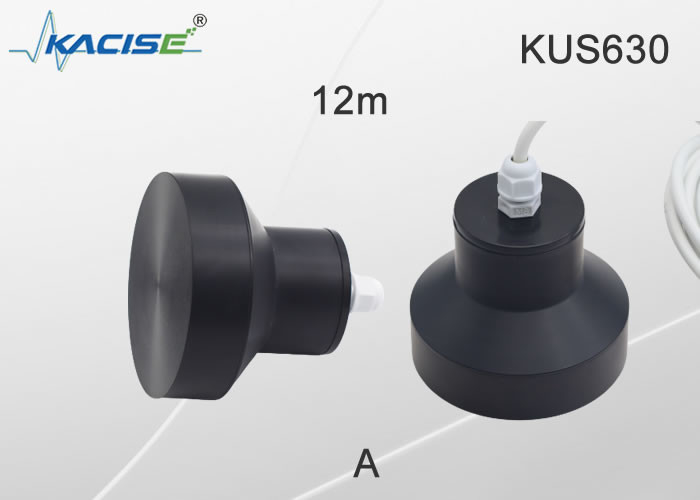

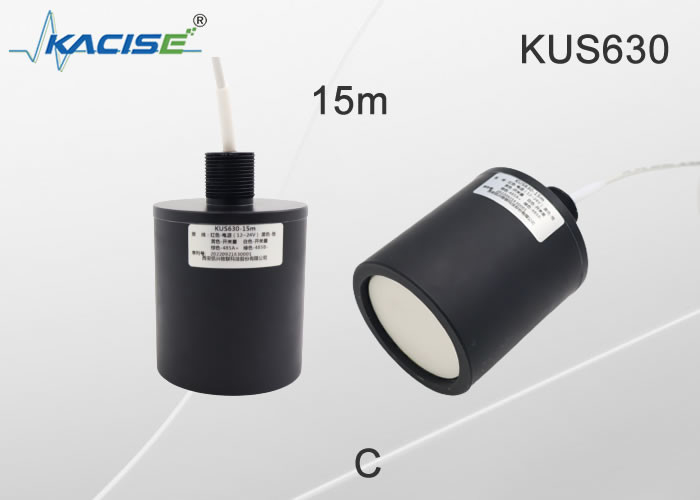

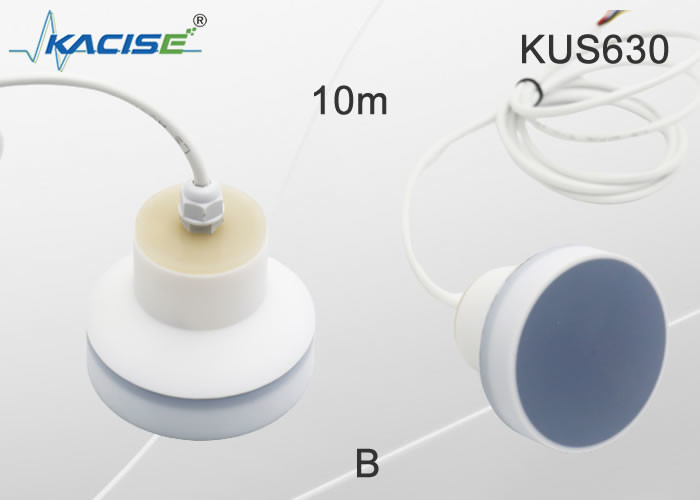

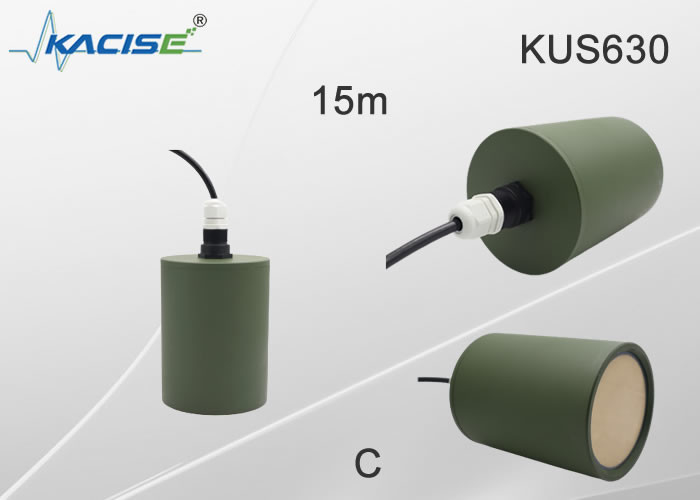

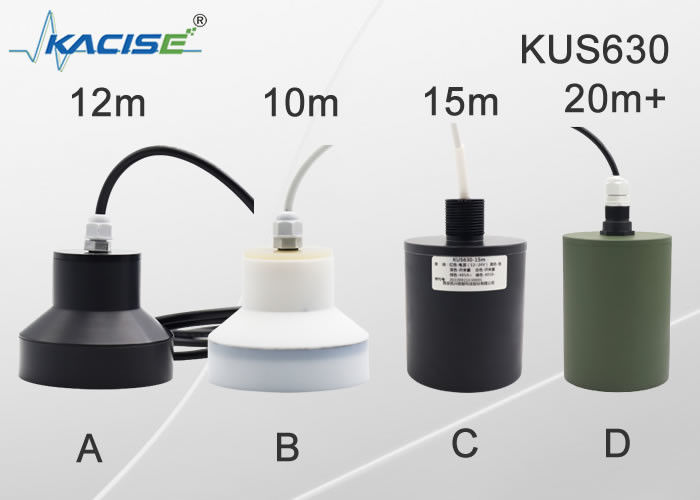

Ультразвуковой измеритель уровня серии KUS630
1.Особенности
2. Размеры
Единица измерения на схеме мм.
3. Электрические соединения и определения сигналов
| Заказ линии | Сцвет | Допределение |
| 1 | Красный | Мощность положительная |
| 2 | Черный | заземление возврата питания |
| 3 | Желтый | Аналоговый выход, выход по напряжению, выход по току, релейный выход |
| 4 | Синий | RS485 A+ или UART TXD |
| 5 | Зеленый | RS485 B- или UART RXD |
| Цвет кабеля | Заказ линии | Описывать | Примечание |
| красный | 1 | питаться от | 3,3-30 В широкий вход напряжения |
| черный | 2 | ЗАЗЕМЛЕНИЕ | |
| желтый | 3 | Выход переключения | Клемма переключателя, нагрузочная способность 1A 60V, поддерживает до двух выходов переключателя с независимой логикой, две клеммы являются двумя контактами переключателя, не различают положительные и отрицательные полюса и могут быть подключены по желанию. |
| Белый | 4 | Выход переключения | |
| коричневый | 4 | РС485А+ | |
| зеленый | 5 | RS485B- |
4. Описание параметров
| Ммодель:КУС630 | |
| Диапазон измерения |
0,8 м... 15 м |
|
Слепая зона |
0...0,6м (нестабильная рабочая зона находится в пределах 0,6м, в этом диапазоне работать не рекомендуется);может быть достигнута версия с минимальной слепой зоной 0,3 м, которую необходимо настроить. |
| Напряжение питания | 3,3 ... 24 В пост. тока, пульсация 10 %SS |
|
Рабочий ток |
≤ 45 мА (самая высокая скорость измерения) Версия с низким энергопотреблением, потребляемая мощность в спящем режиме составляет менее 0,3 мА, потребляемая мощность при отправке составляет 20 мА (менее 2 мс), а потребляемая мощность при приеме не превышает 8 мА (менее 150 мс). |
|
Выходной сигнал |
1: программируемый аналоговый выход 0-10 В. 2: выход RS485. 3: последовательный выход Uart Выход 4:4-20 мА 5: переключаемый выход |
| Точность измерения | ≤1 % |
| Температурная компенсация | да |
условия труда
| Рабочая температура | -25…70℃(248…343К) |
| Температура хранения | -40…85℃(233…358К) |
другие инструкции
| Электрическое подключение | 5-жильный кабель (аналоговый выход), 6-жильный кабель (выход переключателя); |
| Класс защиты | IP68 |
| Материал корпуса | ПВДФ |
5. Информация для заказа
| КУС | Ммодель | Овывод | ргнев | Дописывать |
| 630С | Поддержка настройки | |||
| Сделанный на заказ | ||||
| 0-10В | Аналоговый выход 0-10 В | |||
| 0-5В | Аналоговый выход 0-5 В | |||
| 0-3В | Аналоговый выход 0-3 В | |||
| 4-20 мА | Аналоговый выход 4-20 мА | |||
| SW | Выход переключения | |||
| Уарт | Последовательный выход Uart Протокол MODBUS RTU | |||
| РС485 | Выход RS485 Протокол MODBUS RTU | |||
| ХХХ мм |
ХХХ ммозначает максимальное расстояние измерения (по умолчанию 15000 мм) |
|||
| КУС | 550 | РС485 | 10000мм | |
6.Данные приложения
